* pd Column
-

*
モバイルデザイン考
第62回:
エレコムのiPad用スイング・アクティベーション・キーボード
「TK-FBP048ECBK」




*
今回は、iPadに外付けキーボードを使いたい人に向けた、
スイング・アクティベーション・キーボードという提案を紹介しよう。

*
**
大谷和利
テクノロジーライター、原宿AssistOn(www.assiston.co.jp)アドバイザー、自称路上写真家。Macintosh専門誌、Photographica、AXIS、自転車生活などの誌上でコンピュータ、カメラ、写真、デザイン、自転車分野の文筆活動を行うかたわら、製品開発のコンサルティングも手がける。主な訳書に「Apple Design日本語版」(AXIS刊)、「スティーブ・ジョブズの再臨」(毎日コミュニケーションズ刊)など。アスキー新書より「iPodをつくった男 スティーブ・ジョブズの現場介入型ビジネス」、「iPhoneをつくった会社 ケータイ業界を揺るがすアップル社の企業文化」、エイ出版より「Macintosh名機図鑑」が好評発売中
* ●進化するiPad用の外付けキーボード

最近では、iPadのようなタブレットデバイスのタッチ式のソフトキーボードでの入力に慣れた人も多いと思うが、それでも物理的なキータッチを求める層は確実に存在する。その場合、MacBook Airなどの選択肢もあるものの、iPadに固有のアプリケーションを利用したいとか、画面のみでマルチタッチで操作する機会のほうが多いという場合には、やはりiPad+外付けキーボードという組み合わせに落ち着くだろう。

今回のスイング・アクティベーション・キーボードは、まさにそのようなユーザー層に向けて開発された製品と言える。

機構の細部は異なるものの、そのコンセプトは、かつて日本IBM時代のThinkPadで採用されたことのあるバタフライキーボードに近く、左右に2分割されて格納されているキーボードが、iPadの引き起こし動作とともに現れて合体するという驚きがある。この方式の利点は、ディスプレイ部の幅に制約されずにフルサイズキーボードを実現できる点にあり、実用性も兼ね備えている。

製品の基本部分は、スイスのロジテック社がiPad2向けに販売していたものと同一であり、iPadの装着部分の形状を2012年発売の第3世代と第4世代モデルに合わせて改変したと考えられる。

今回の記事は、テキスト自体もスイング・アクティベーション・キーボードを装着した第3世代iPad上で行うことにしたが、時々、キーの叩き方の問題か、同じ文字が2回入力されることがあった以外は、快適に使用できた。

iPadを装着していない状態の製品は、やや厚みのあるプロテクションケースのようだ。iPadの着脱も、慣れれば瞬時に行える。
電源供給はミニUSB端子経由の充電式で、バッテリーの持ちは公称1ヶ月。であれば、電池の心配をほとんどせずに使用できると言えよう。

*

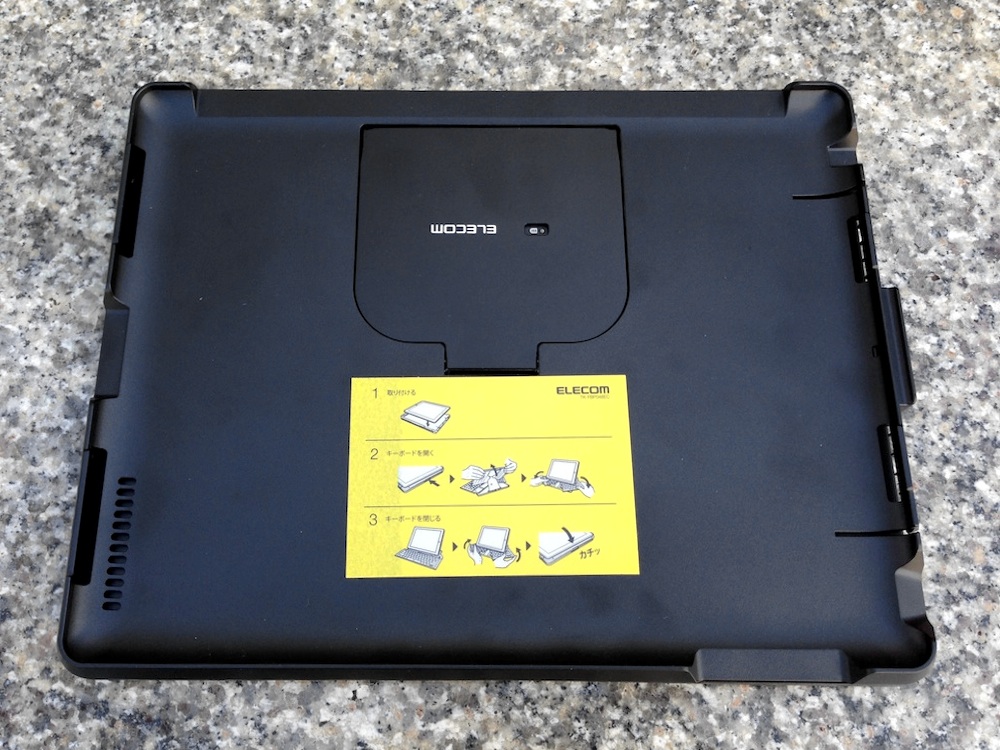

iPadを取り付けていない状態では、プロテクションケースに見えるスイング・アクティベーション・キーボード。黄色いステッカーのようなものは、クイックスタート的な利用法の説明書で、簡単に剥がせる。エレコムのロゴが上下逆に見えるのは、展開時に正立することを考えてのデザイン。(クリックで拡大)

*
* Photo
*

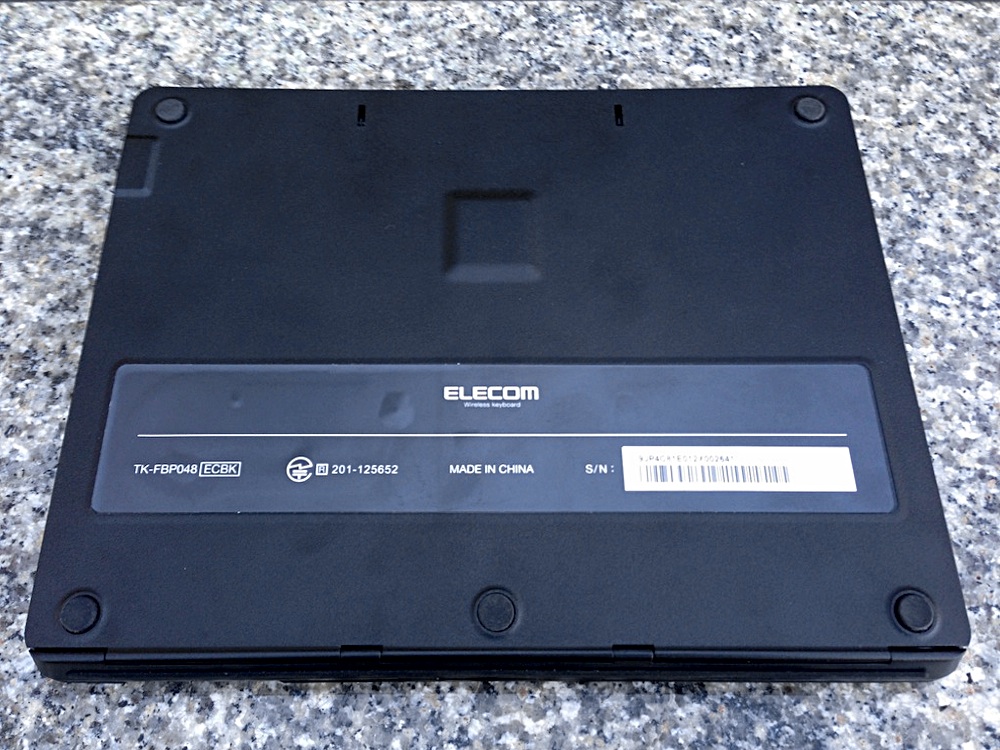

裏面にはゴム足が付き、使用時に滑らないようになっている。メーカー名などが書かれたステッカーに気泡が入っているのは、実用上は差し支えないが、やや高価な製品だけに少し気になる。中央上部の四角い膨らみは、使用状態に変形した際のロック機構を収めている。(クリックで拡大)


*
*

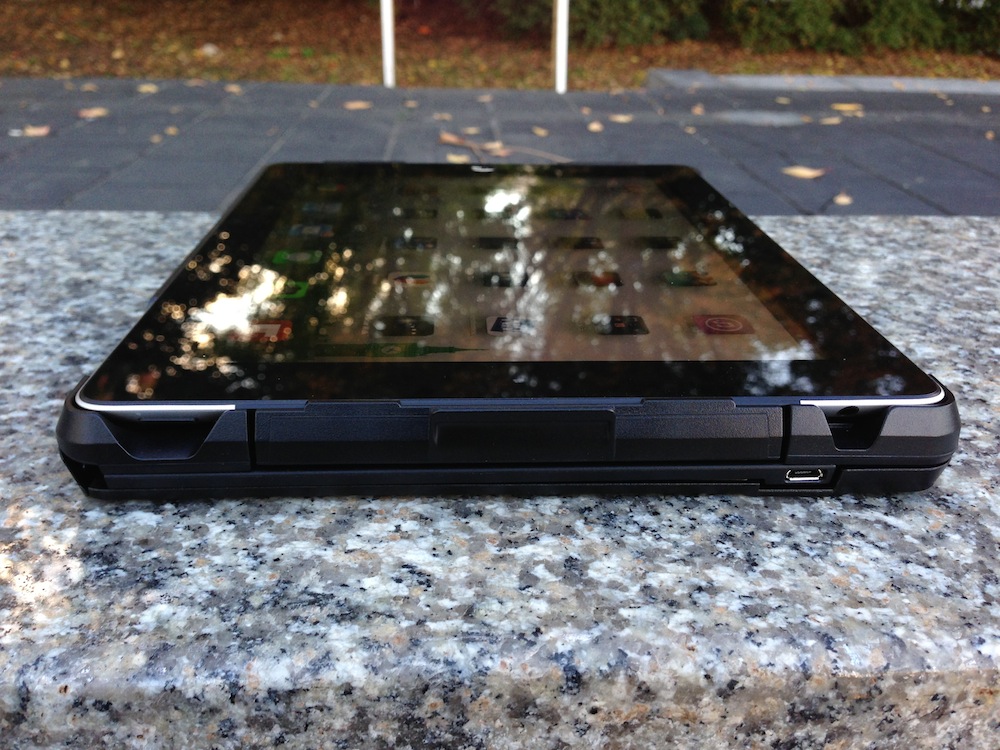

畳んだ状態での厚みは23ミリ。重量はiPadと併せて約1.2キログラムになる。キーボード部の充電はイヤフォン端子の左下に見えるミニUSBポートから行い、フル充電状態から公称値で1ヶ月使用可能だ。(クリックで拡大)
*
* Photo
*
iPadの取り付けは、まず、ドッコネクタ側をケースに差し込み、イヤフォン端子のある側をこのツメで固定する。引っ掛かりが浅く見えるが、実際にはかなりしっかりと留まるようになっている。(クリックで拡大)

*

ケースの壁の厚みと断面形状により、iPad本体のボタンやスイッチ類は、やや奥まった感じになる。キーボード利用時には専用キーにより同一機能にアクセス可能だが、タブレットとして使用する際には、使い勝手が少々悪く感じられるかもしれない。

ドックコネクタ周りは十分な余裕がとられており、Lightningコネクタはもちろん、従来型のコネクタも問題なく使える。

*

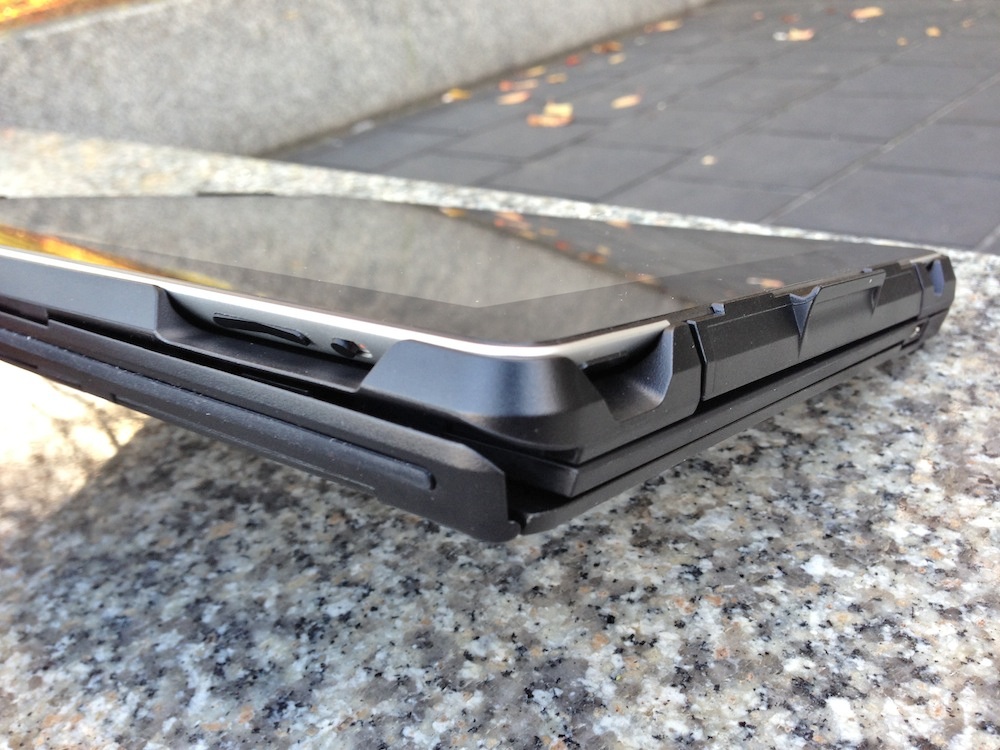

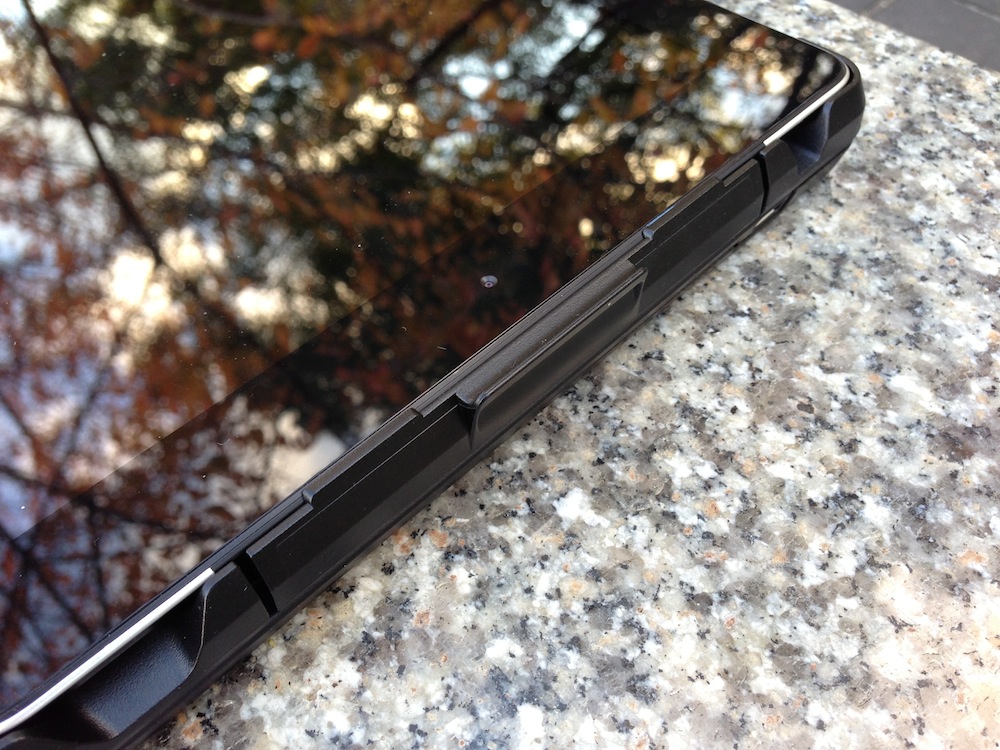

スリープボタンや音量ボリュームボタンは奥まった位置になり、やや押しにくくなる。音量は、キーボード使用時にはキー操作が可能となるため、実用上はさほど問題ではない。(クリックで拡大)

*
* Photo
*

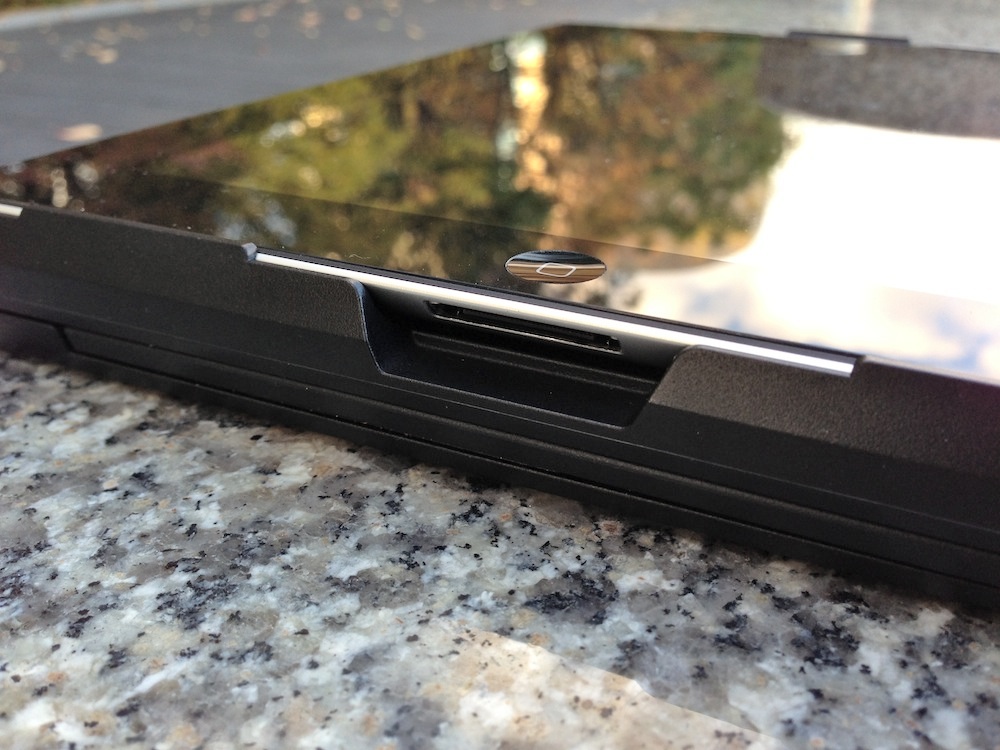

ドックコネクタの開口部は大きく取られ、第3世代とLightningコネクタ採用の第4世代のiPadのどちらも利用可能だ。(クリックで拡大)
*

最大の特徴である展開と折りたたみの機構は非常に良く考えられており、複雑に見える動きを比較的シンプルな仕組みで実現している。この種のギミックは耐久性も気になるところだが、その点でも大丈夫そうだ。

*

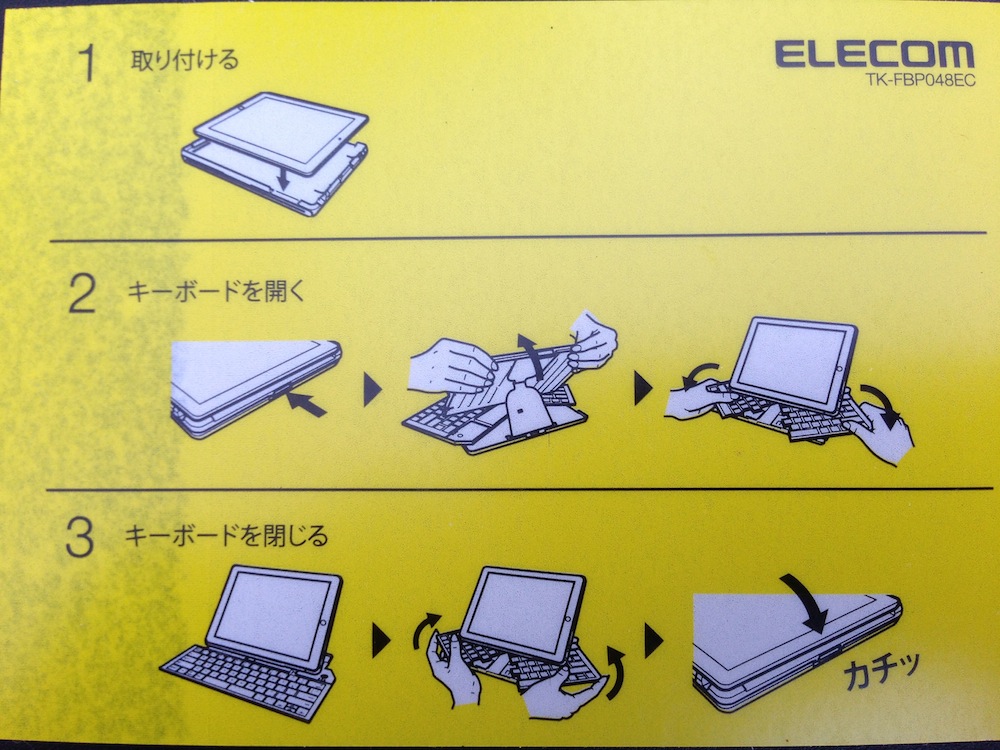

展開と折りたたみ方法を示すステッカー。一度操作すれば容易に理解できる。(クリックで拡大)


*
* Photo
*
実際の展開手順は、まず、奥側に位置するロックボタンを押して解除し、iPadの装着部を手前側に持ち上げる。(クリックで拡大)


*
*

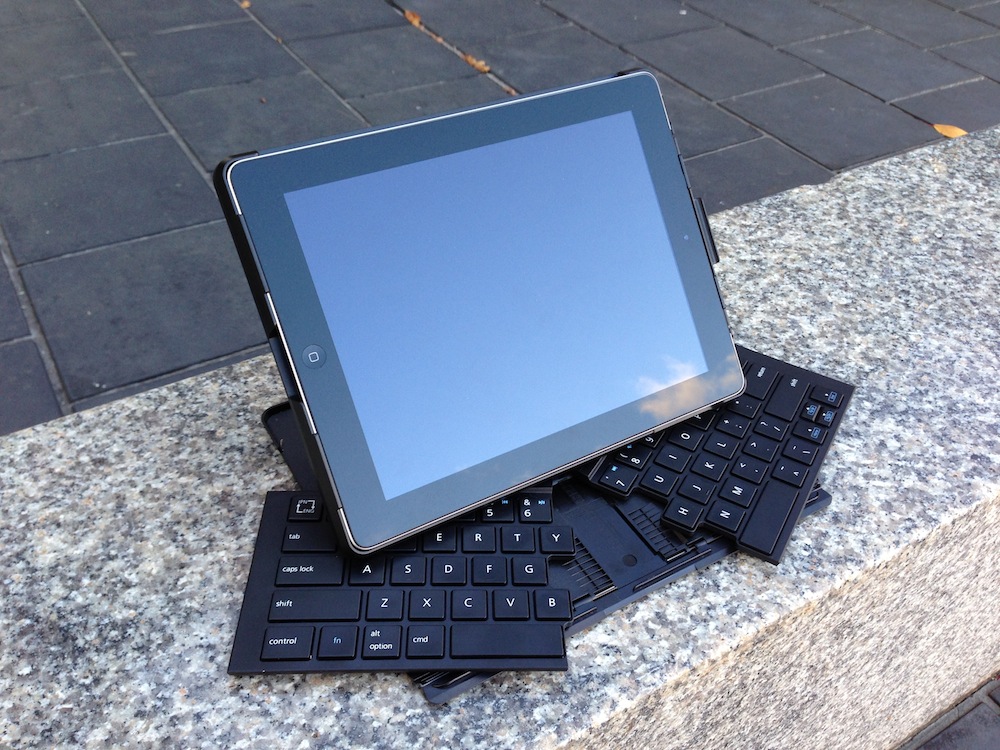

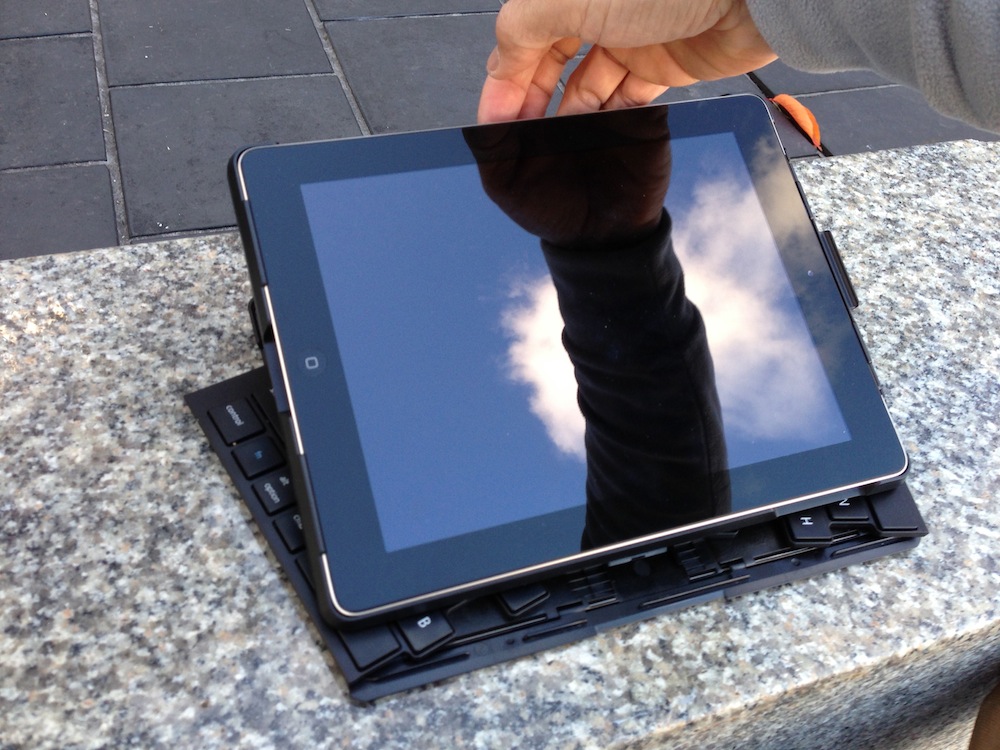

すると、キーボードが左右から回転しながら現れるので、手を放してもiPadが戻らない程度まで引き起こす。(クリックで拡大)



*
* Photo
*

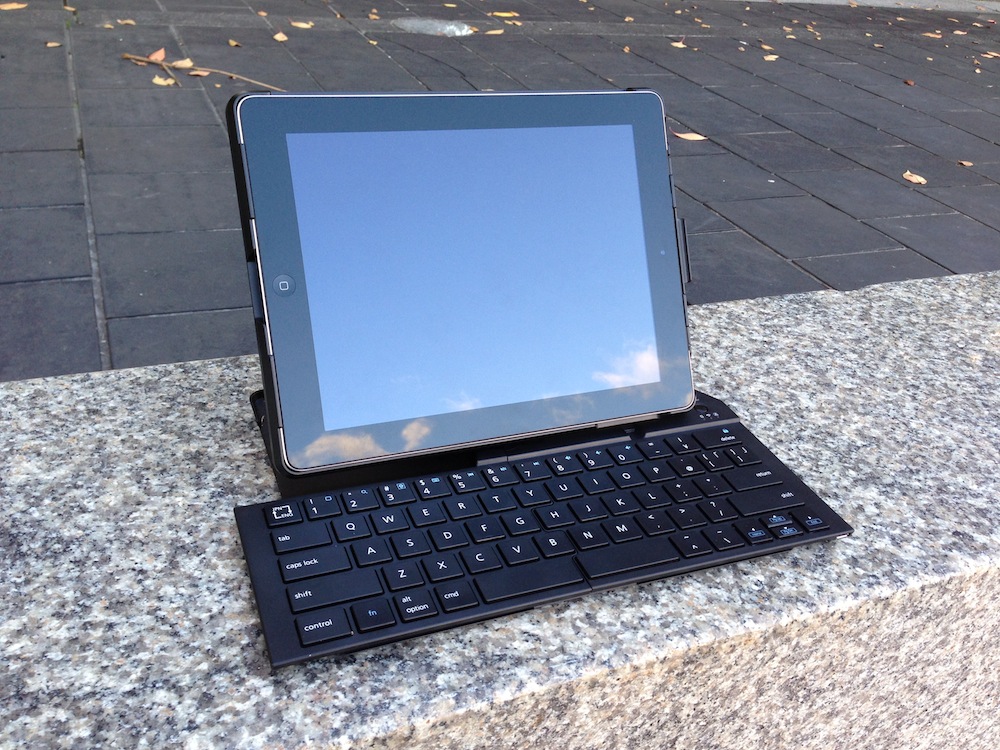

最後に、キーボードを左右から合体させれば準備完了。キーボード部の電源は自動的にオンになる。(クリックで拡大)



*


*

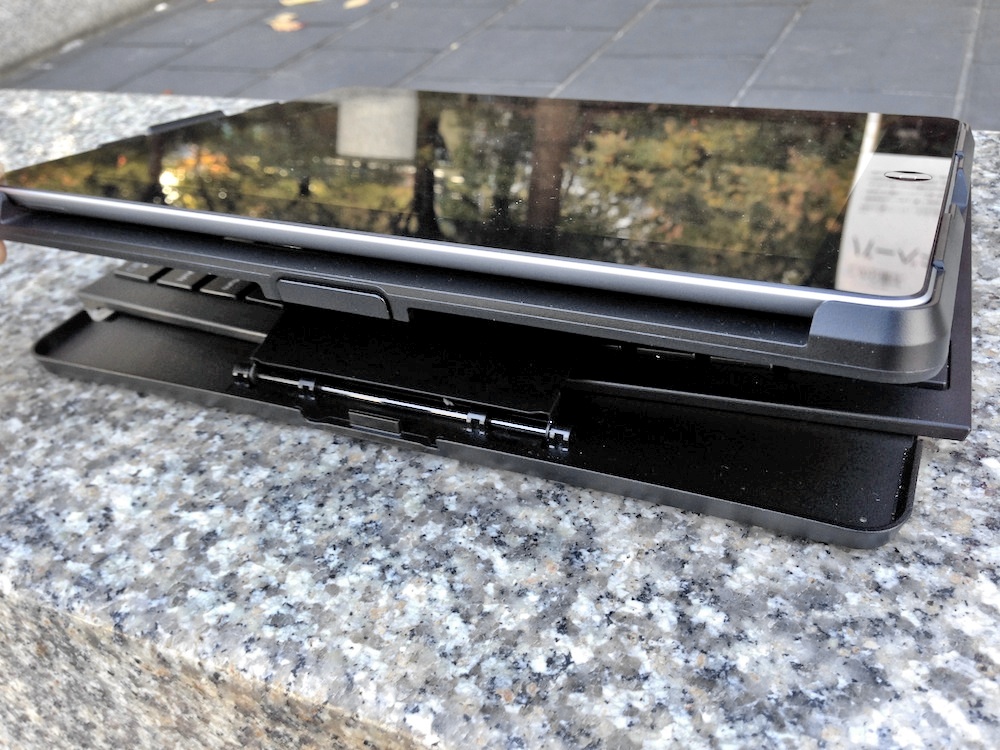

同じ展開動作を反対側から見てみる。まず、ロックを外してiPad部を持ち上げる。(クリックで拡大)


*
* Photo
*
キーボードの切り欠きなどは、可動部分の機構と干渉しないよう巧みに考えられた形状になっている。(クリックで拡大)



*
*

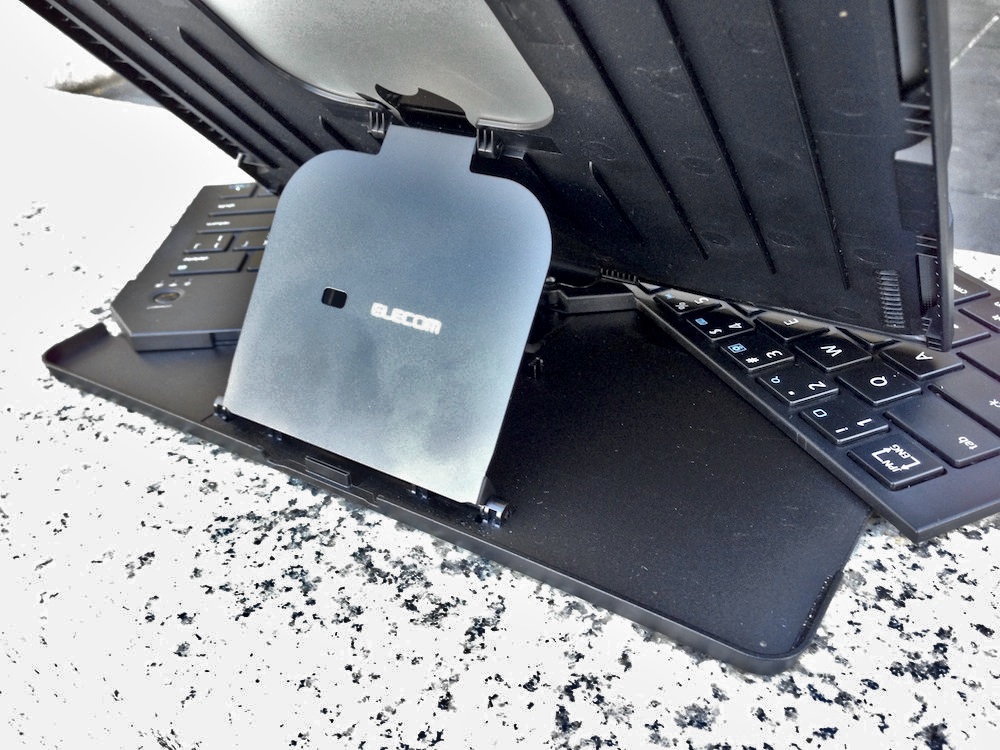

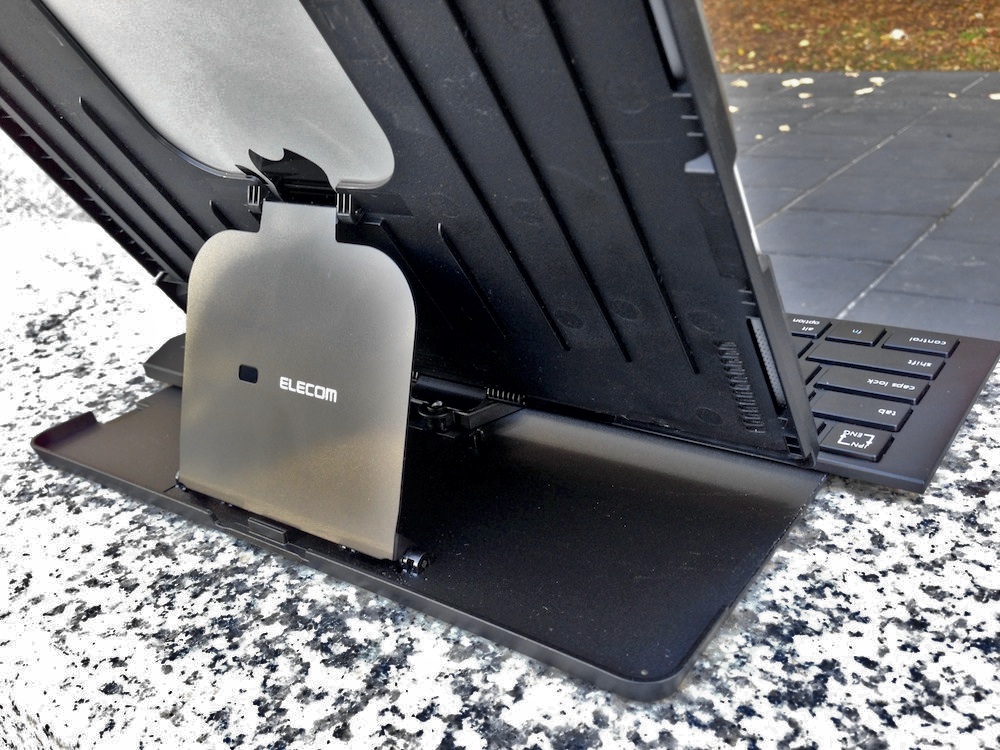

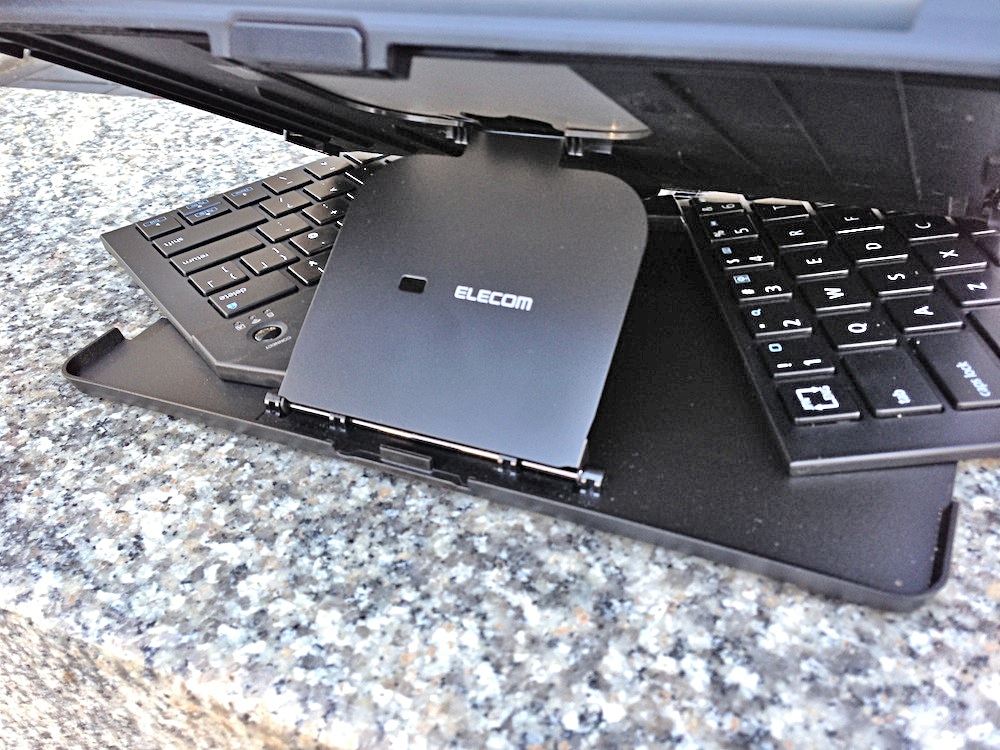

奥に見えるピボット部分がiPadの引き起こしによって移動することで、キーボードが回転する仕組みだ。(クリックで拡大)


*
* Photo
*

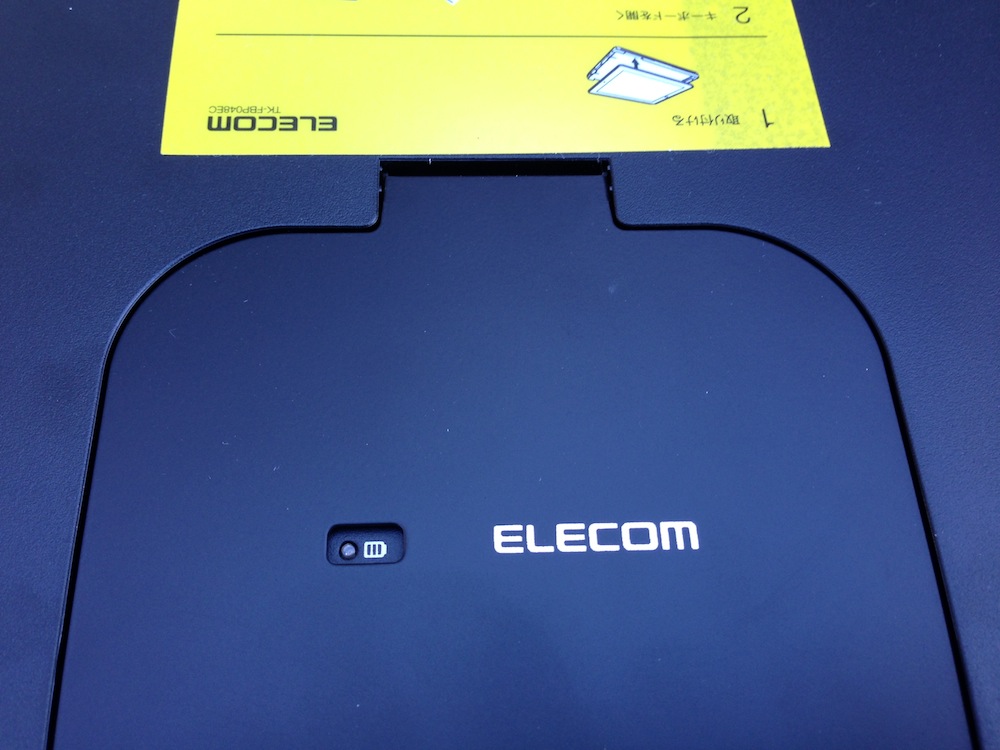

このようにiPadが立ち上がった状態で、ロゴが正立して見えるように考えられている。(クリックで拡大)



*

キートップは、初代MacBook Airで採用されて以来、ノートPCの世界で普及が進んだアイソレーテッドタイプ。バタフライ機構のおかげでキーピッチも19ミリと標準的なものなので、タイピング時に違和感を感じずに済む。

また、fnキーとの同時押しで利用できるiPad専用キーの存在も便利である。

*
キートップはキーピッチ19ミリのアイソレーテッドタイプで、強い打鍵ではたわみが生じるものの、入力しやすい。ホームボタンや検索など、iPad専用機能もfnキーとの組み合わせによって最上段のキーからアクセスできる。スペースバーが中央で分割されているため、一般的なキーボードでその部分を叩いてスペース入力をしている場合には、少し注意が必要だ。(クリックで拡大)

*
* Photo
*

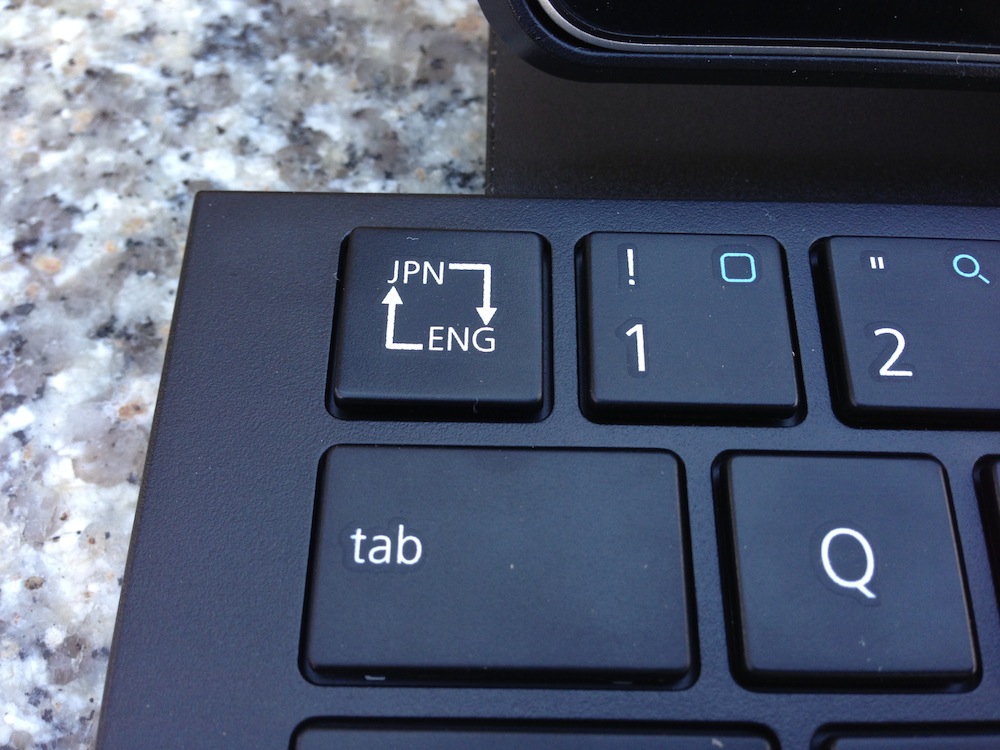

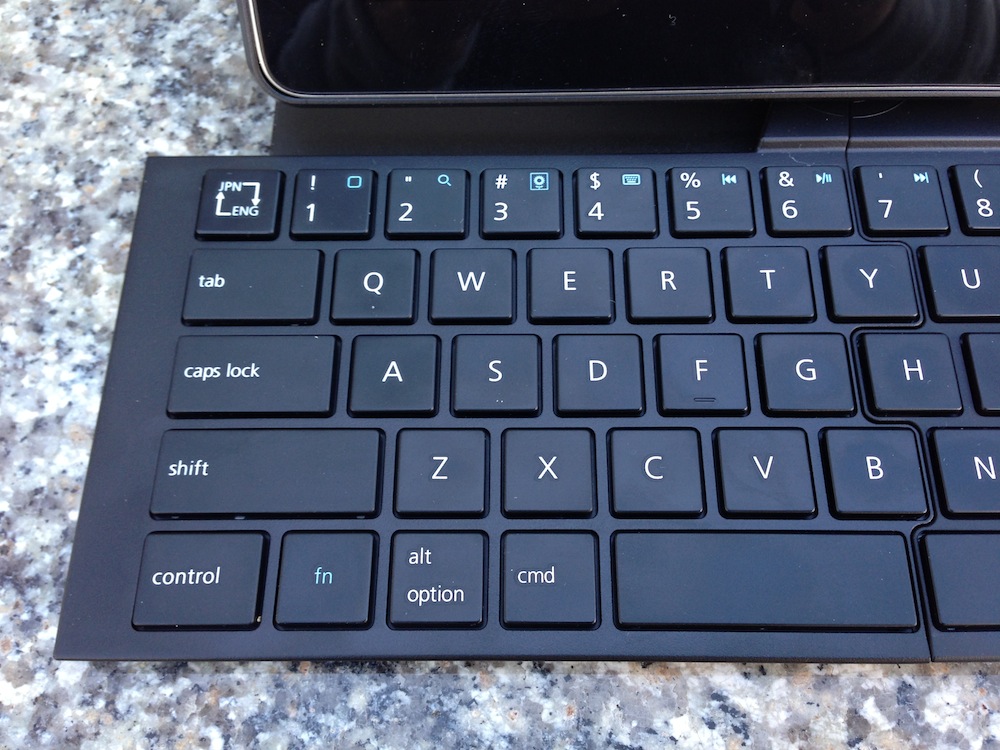

左上には、日本字と英字の入力切り替えキーが設けられている。直接的だが、純正キーボードでの切り替え方法とは異なるので、最初は戸惑うかもしれない。(クリックで拡大)

*

*

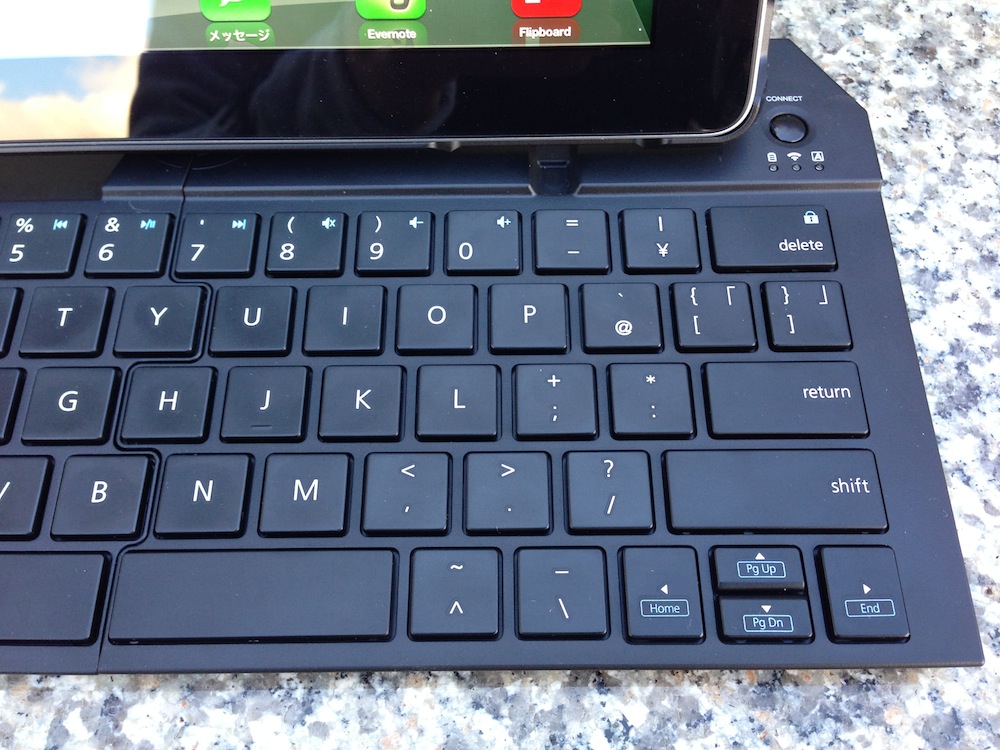

右半分のキーボードにはカーソルキーや音量調整のファンクションキーなどが備わり、iPad自体のスリープのオン/オフも可能だ。(クリックで拡大)


*
* Photo
*

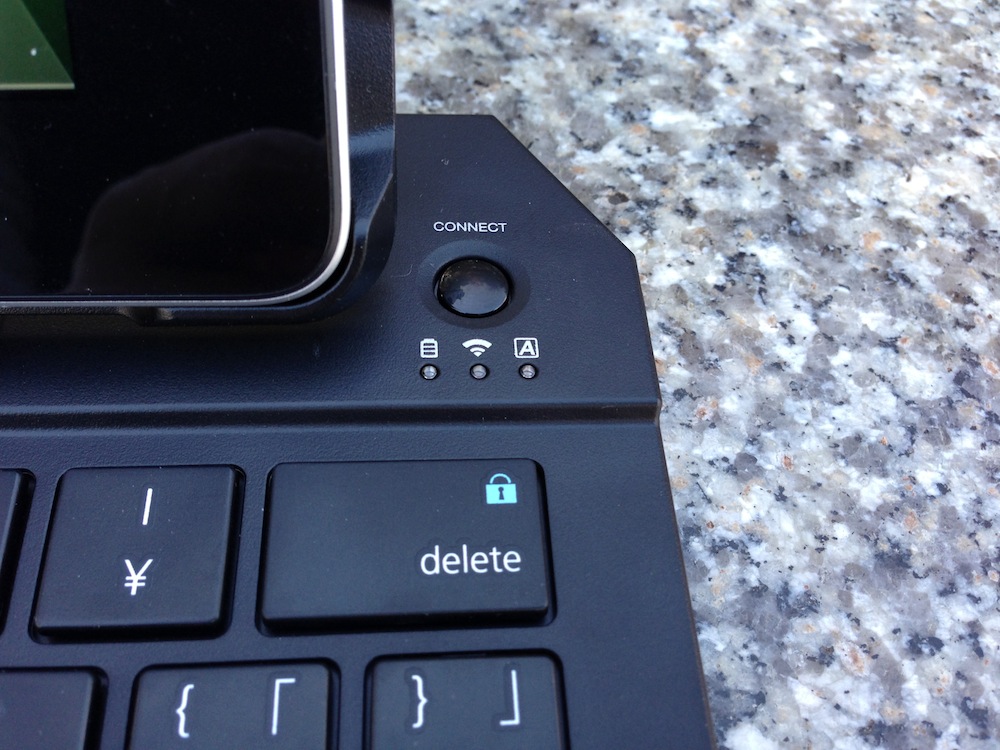

右上には、iPadとの最初のペアリングに使うコネクトボタンや、各種インジケーターランプ(左から充電状態、Bluetooth確認、キャップスロック)がある。(クリックで拡大)

*

キーボード部の電源スイッチやインジケーターランプの配置にも工夫の跡が見られ、このようなアクセサリを実現しようとしたデザイナーとエンジニアの努力が感じられる。

*

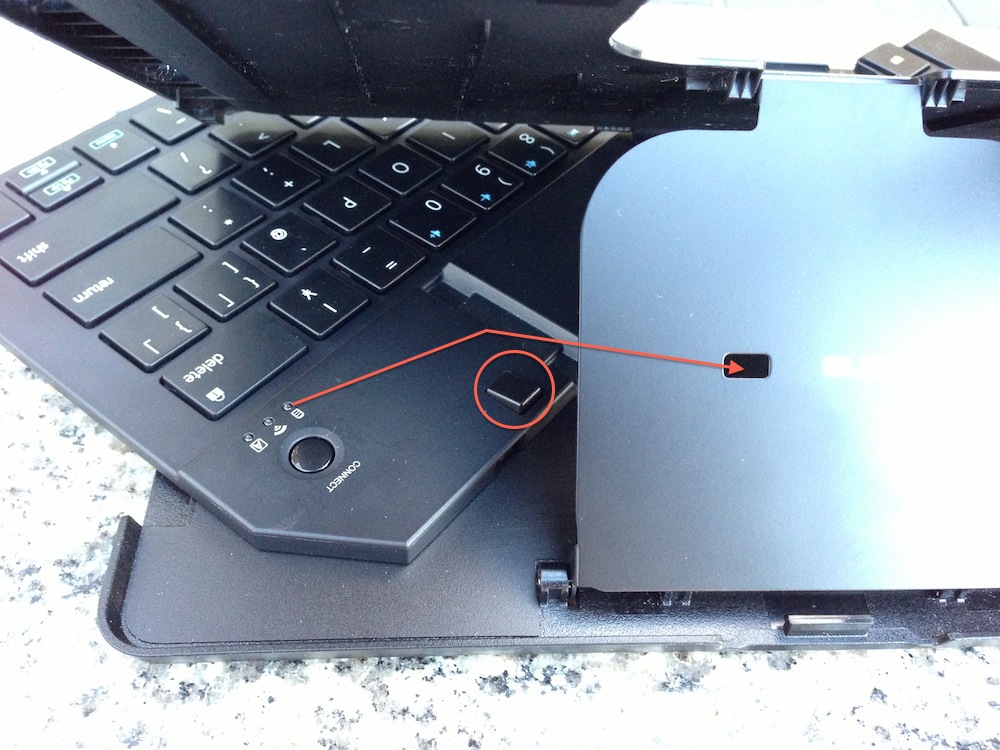

展開/折りたたみ操作と連動して機能するキーボード部の電源ボタン(赤丸)と、たたんだ時にも小窓から確認できるように考えられた充電確認ランプ。(クリックで拡大)

*
* Photo
*
本体がたたまれた状態でiPadが装着されていなければ、充電確認ランプは、このように確認することができる。(クリックで拡大)


本製品は、価格が実売でも7,000円以上とやや高めで、装着時には11インチのMacBook Airよりも重くなってしまう。しかし、iPad上でのテキスト入力の頻度が高めで、フルサイズの外付けキーボードをスマートに持ち歩きたいというニーズには、とても適した解であるといっていいだろう。


*



-
