モバイルデザイン考
第10回:
どこでも両面カラースキャンでPDF化
「PFU ScanSnap S300M」

*
今回は、ペーパーメディアとデジタルデータ、このアナログとデジタルの世界を橋渡しするデバイス、どこでも両面カラースキャンでPDF化が可能なポータブルスキャナを紹介する。
*
**
大谷和利
テクノロジーライター、原宿AssistOn(www.assiston.co.jp)アドバイザー、自称路上写真家。Macintosh専門誌、Photographica、AXIS、自転車生活などの誌上でコンピュータ、カメラ、写真、デザイン、自転車分野の文筆活動を行うかたわら、製品開発のコンサルティングも手がける。主な訳書に「Apple Design日本語版」(AXIS刊)、「スティーブ・ジョブズの再臨」(毎日コミュニケーションズ刊)など。アスキー新書より「iPodを作った男 スティーブ・ジョブズの現場介入型ビジネス」、エイ出版より「Macintosh名機図鑑」が好評発売中
* ●ペーパーレス化をモバイル環境でも推進

よく言われることだが、電子機器の普及によって紙の文書が減るというロジックには落とし穴がある。かつて印刷という作業はプロの領域だったが、コンピュータとプリンタさえあれば誰でも簡単にこなせるようになった結果、企業も個人も以前より多くの紙を消費する風潮が生まれた。

例えば企業などでは、紙に下書きしてからワープロソフトで打ち、それをプリントアウトして校正。修正箇所を元データに反映させて、再び印刷、そして校正という作業が繰り返されることも結構多いようだ。

筆者は、文章の執筆はもちろん、校正などもすべて画面上で行っている。しかし、紙を用いる文化を一概に否定するつもりはない。インタビューを行いながら取るメモも、MacBook Airで直接行わずに、ノートに書き込み、後で整理しながらコンピュータに入力するほうを好む。また、話を聞きながら、補足的にスケッチや図形を描くこともあるため、紙のほうが融通が利いて良いのである。
同様に、デザイナーやエンジニアが、創造の最初の段階として描くイメージスケッチやアイデアスケッチに関しては、紙に手描きする優位性がまだ当分の間、残っていくものと思っている。

もう1つ、フリーランスデザイナーのような個人事業主の場合には、領収書の整理も結構面倒なもの。これもデジタル化して保存し、原本を月ごとの封筒にでも放り込んでおけば、決算時などに慌てずに済む。

結局のところ重要なのは、紙を使う部分と電子化する部分の役割分担であり、バランスなのだ。さらに、両者の間を自由に行き来できれば理想的となる。

つまり、紙に書く(描く)という行為は、それ自体が直接的かつ感覚的に行えるゆえに重要だが、一度、その作業が終了したら、スケッチが描かれている紙自体には意味がない。書かれた(描かれた)情報が残りさえすれば十分だ。逆に、紙のまま残しておいては散逸する危険もあり、あるところから先は、情報だけを電子的に一元管理できるほうが安全で効率も良いと言える(もちろんバックアップは必須だが…)。

また、最近の情報洪水は、メールやRSS配信を通じても押し寄せるが、相変わらず紙によって配布される文書、カタログ、雑誌など、とっておくと物理的なスペースをとってしまう資料も後を絶たない。これらのペーパーメディアも、できれば電子化して保存・管理したいところだ。

その意味で、今回採り上げるPFUのScanSnapは、まさにそのアナログとデジタルの世界を橋渡しするデバイスだと言える。同製品には、デスクトップタイプとモバイルタイプの2モデルが用意されているが、ここでは、AC電源とUSB給電の2ウェイで利用できる後者の「S300M」に注目したい。

末尾にMのついたMac専用モデルは、先行発売されていたWindowsモデルのシルバー&ブラック基調のカラーリングをホワイト基調に改め、Mac OS X用のドライバとスキャニングマネジメントソフト(ScanSnap Manager)をバンドルしたものである。ビジネス指向で名刺ファイリングOCRソフトなどが添付されるWindowsモデルに対し、Mac専用モデルはスキャンしたイメージをiPhotoに自動登録できるなど、パーソナルユース寄りの性格づけがなされている。


*
ホワイトボディにシルバーのカバーは、Macintoshとのマッチングを意識したカラーリング。単体ではサイズが分かりにくいが、外形寸法は284mm(幅)×95mm(奥行き)×77mm(高さ)。重量も1.4kgと片手で持ち運べる仕様だ

*
*

単純にモバイル対応のスキャナは他にも存在するが、それらはいわゆるハンディタイプのものだ。なかにはA4版に対応する製品もあるが、ほとんどがポストカードサイズ程度の写真などをスキャンするために作られており、大量の文書を高速に処理するようにはできていない。

これに対して、ScanSnap S300Mは、規格品であれば名刺(最小)からA4(最大)まで、カスタム設定すると50.8×50.8mm〜216×360mmの範囲で連続10枚まで自動で読み込むことが可能だ。読み取り速度は、最高8枚/分(ノーマル解像度、ACアダプタ使用時)となっている。

この数字は、最大A3(A3キャリアシート使用時)で連続50枚までを最高18枚/分で読み取るデスクトップタイプのS510Mとの比較では劣っているものの、コンパクトな筐体サイズでカラーの両面同時読み取りを行えることや、読み取り速度は半分になるもののUSB給電でも利用できることを考えれば、十分に優秀だ。

この性能を実現するには、読み取り部もさることながら、給紙と排紙をつかさどる駆動メカも優れていなくてはならない。S300Mのデザインは、まさにこの駆動メカの物理量を確保した上で、最小の視覚ボリュームを狙ったものと言える。


*
スキャン機構の心臓部を収めた部分は角張っているが、その両脇に小判状の断面形状を持つ出っ張りがある。ここには給紙・排紙の駆動メカが収められており、昇華型の写真プリンタなどにも見られる、全体の視覚ボリュームを最小限に抑えるデザインアプローチだ

*
* Photo
*
カバーを開けると給紙口が現れる。一応、読み込む紙の幅に合わせるガイドも備わっているが、実際には後述するようにサイズの異なる印刷物でも一括してスキャン可能だ。万が一の紙詰まりの際にも読み取り部のカバーをワンタッチで開くことができ、詰まった紙を排除できる設計

また、保管や移動時の収まりを良くし、光学系にホコリなどが侵入しにくくするために、カバーのヒンジ部に可動式の覆いが設けられており、これが外観をスッキリ見せることにも貢献している。

さらに、セキュリティスロットも備わっており、不特定多数の人間が出入りするような場所で利用する際のセキュリティにも気が配られている。

*
保管や移動中にホコリなどが内部に侵入しにくくするため、カバーを閉じるとヒンジ部分まで隠れるように工夫されている。細かいところだが、光学系を持つモバイル機器には欠かせない配慮といえるャック、ヘッドフォンボリューム、リモコンジャックなど再生系インターフェイスが並ぶ
*
* Photo
*
ノートPCなどと同じく、簡単に移動できてしまうので、背面にはセキュリティスロット(右端)も備わる。電源端子とUSBポートは、開口部がそれぞれのプラグ形状に合わせて面取りされ、手探りでも差し込みやすくなっている

フラットベッドタイプにせよ、ハンディタイプにせよ、他のスキャナではスキャン範囲の位置決めなどに結構時間をとられたりするが、それではせっかくのスキャンしようという気持ちにブレーキがかかる。だが、S300Mでは、サイズがバラバラでも一括してフィードでき、白紙ページを自動でスキップしながら読み込んでくれるので、スキャン作業に対する心理的な壁を感じることがほとんどない。

読み取り解像度は、カラーで150dpiから600dpi相当(モノクロではそれぞれ300pdiと1200dpi)までサポートされているが、実際にはアイデアソースとして利用するなら150dpiで十分だ。
*
名刺サイズからA4まで、大きさや縦横比が異なっていても一括して読み込みができるのも優れた設計である。読み込み後に回転もできるが、読み込み時には紙の上辺が手前にくるようにフィードするのが標準。また、本来は紙の表側を裏向きにセットする

*
* Photo
*
スキャンが終了すると、保存先や用途を決めるクイックメニューが表示される(この表示なしに、決められた処理を行う設定も可能)。カラーイメージはPDF以外にJPEG形式でも保存可能だ


*

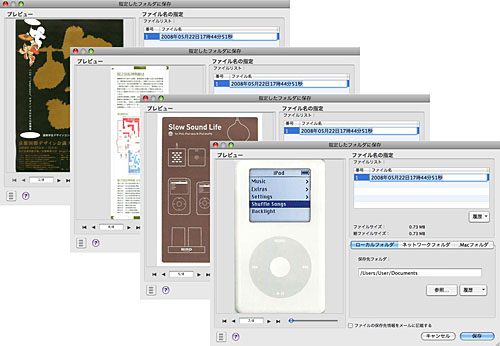

大きさや縦横比の異なる印刷物を連続一括読み込みしたところ。実際には、それぞれ表裏の両面が読み込まれている。ここでは各イメージがウィンドウに合わせた大きさで表示されているが、もちろん実データは異なるサイズで保存される(クリックで拡大)
*
* Photo
*

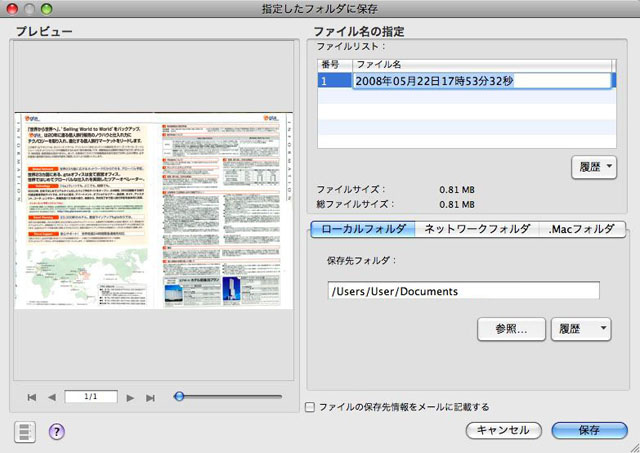

ちなみに、上位機種の据え置き型S510Mには、両面読み取り機能を活かしてA3イメージが取り込めるA3キャリアシートが付属する。印刷物などを2つ折りにして挟み、読み込ませることで、ScanSnapが先端部のパターンを認識してA3化処理を行うというものだ
*

*
読み込みの終了後は、このようにA3データとして再現される。モバイルユースでは使用する機会が少ないかもしれないが、S300Mにもオプション設定されていればと思える、小が大を兼ねた秀逸なアイデアといえる(クリックで拡大)
*
* Photo
*

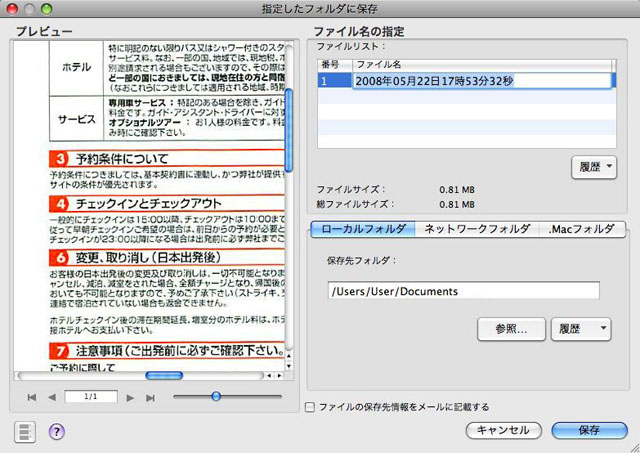

読み取り解像度は、ノーマル(カラー150dpi/白黒300dpi相当)、ファイン(同200dpi/400dpi相当)、スーパーファイン(同300dpi/600dpi相当)、エクセレント(同600dpi/1200dpi相当)の4段階が用意されるが、ノーマルモードでもかなり細かい文字まで判読可能だ(クリックで拡大)



*
*
ScanSnap S300Mにおいて、PFUは単にスキャナをデザインしたのではない。機能から割り出した形と、スキャニングに対して優れたユーザー体験をもたらす機構やソフトウェアを組み合わせて、印刷物の電子化というソリューション全体をデザインし、それをモバイル化したといえるのである。
ScanSnap S300M
http://scansnap.fujitsu.com/jp/mac/s300m.html

*



-
