モバイルデザイン考
第58回:
来るべき3Dプリンタ革命の第一歩
低価格キット製品の「Printrbot」


*
クラウドファンディングのパイオニア的存在であるKickstarterから発売されている3Dプリントキット。
4〜5万円程度で購入できるというこの製品の実用度をチェックした。
*
**
大谷和利
テクノロジーライター、原宿AssistOn(www.assiston.co.jp)アドバイザー、自称路上写真家。Macintosh専門誌、Photographica、AXIS、自転車生活などの誌上でコンピュータ、カメラ、写真、デザイン、自転車分野の文筆活動を行うかたわら、製品開発のコンサルティングも手がける。主な訳書に「Apple Design日本語版」(AXIS刊)、「スティーブ・ジョブズの再臨」(毎日コミュニケーションズ刊)など。アスキー新書より「iPodをつくった男 スティーブ・ジョブズの現場介入型ビジネス」、「iPhoneをつくった会社 ケータイ業界を揺るがすアップル社の企業文化」、エイ出版より「Macintosh名機図鑑」が好評発売中
* ●Kickstarterが開発した3Dプリントキット

読者の皆さんの中には、仕事などで日常的にハイエンドの3Dプリンタにアクセスできる恵まれた方もおられるだろう。

ラピッドプロトタイピングなどで活躍する3Dプリンタには、切削タイプや樹脂の光硬化タイプなどいくつかの方式が存在するが、価格的にはもちろん、機材のサイズや騒音、削りかす、樹脂液の管理、廃液の処理などの問題により、おいそれと個人で所有して利用できる環境にはなかった。

精度的にはやや劣るものの、最も単純で廃棄物なども出ない樹脂フィラメントの熱溶融タイプの製品でも、これまでは数十万円という価格が当たり前だったため、利用できるユーザーは限られていたと言える。

それが、このコラムでも以前に紹介したクラウドファンディングのパイオニア的存在のKickstarterで、より低価格なキット製品のプロジェクトが成立するようになり、状況は変わりつつある。今回は、製品そのものはモバイルとは言えないが、そんな3Dプリントキットの1つで、モバイルアクセサリなどを自分で出力して楽しむことができるPrintrbot(プリンタボット。http://printrbot.com)を紹介して、来るべきセルフファブリケーション時代の一端を垣間見ることにした。

*

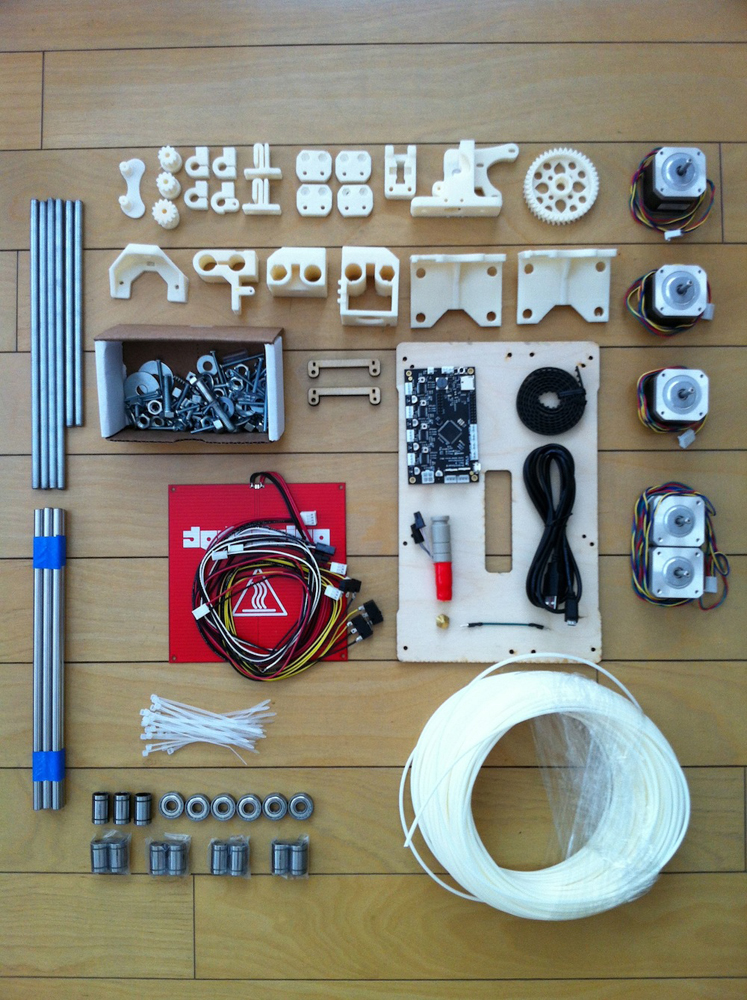

Printrbotの全パーツ…のはずだが、Z軸のストップセンサー用保持パーツと電源が含まれていなかった。前者は単純ミスと思われるが、後者は、日本向け発送の場合にパッケージが大きくなることによる送料アップよりも現地調達のほうが安上がりになるという理由があったようだ(クリックで拡大)。
*
*
*

Printrbotのユニークさの1つは、モーターやセンサー、ガイドレールなどの金属部品を除く樹脂パーツが、すべてPrintrbot自体で出力されている点にある。これは同種のホビー向け3Dプリンタに共通する特徴で、大規模な施設を持たなくともキットを作って販売できるメリットを持つ反面、当然ながらパーツ製造に時間がかかる。そのため、1,808人ものバッカー(支援者)を集めたPrintrbotも途中でレーザーカットの木製パーツ版を加えて製造効率を高めたが、筆者は自己増殖的なオリジナルキットのほうが面白いと感じて、こちらを入手した。

価格的には、バッカーの場合、送料別で499ドル。現在は一般向けに549ドルで販売されているが、いずれにしても4〜5万円程度で購入できるわけだ。

自己増殖的な製造方法が採られていることで改良のための設計変更も容易らしく、出荷時期によってパーツの構成や形が違っていたりする。それに気づいたのは、説明書の代わりに視聴しながら組み立てることが推奨されているYouTube上のインストラクションビデオを観た時だった。

しかも、工程が途中で省略されていたり、パーツの不足があったりして、設計したエンジニアは約2時間で完成可能というところを、自分の場合には仕事の合間に10時間程度を費やしてでき上がった。

不足分のパーツは、見よう見まねで硬質ボール紙製の仮部品を作って取り付け、本パーツはパーツデータからプリントして作り出すという、3Dプリンタに相応しい(?)ニワトリタマゴ的な作業によって補うことができた。

Printrbotの基本構造は、製図の出力などに使われるX-YプロッターにZ軸方向の動きを加え、ペンの代わりに樹脂の溶融ヘッドを取り付けたものを考えると分かりやすい。ただし、完成後も使用環境に応じて溶融ヘッドや成形用ステージの設定温度などの調整が必要で、適正値を得るまでにやや試行錯誤が続いた。この値は、利用する樹脂の種類によっても異なる。キットに標準で付属するのは、断面の直径が3ミリのABSフィラメントだ。


*

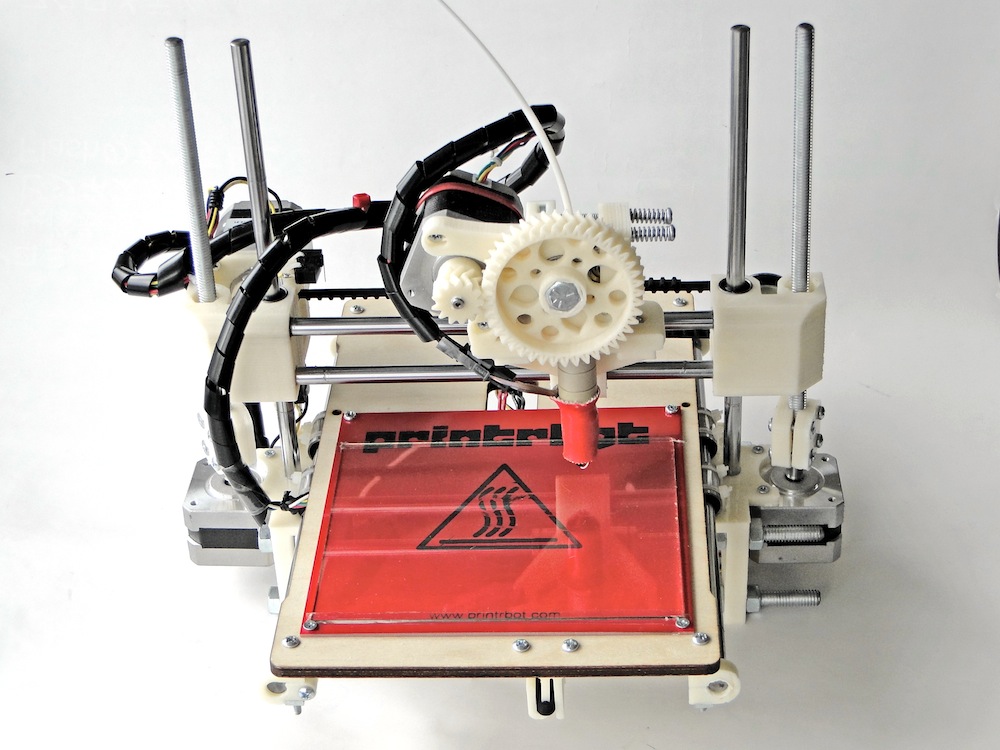

組み立て完成したPrintrbot。実際にはこれに自作PCなどでお馴染みのATX電源が加わる。樹脂パーツがすべて、Printrbot自体で出力され、いわば自己増殖的に製造されている点がユニークかつ興味深い(クリックで拡大)*
*
*

元になる3Dデータを生成するCAD系ソフトを除けば、3Dプリンタに必要なアプリケーションは2種類ある。1つは、ポリゴンデータなどを3Dプリンタがハンドリングできる積層データに変換(スライスと呼ばれる)し、初期化や温度管理などの制御と合わせてコード(G-CODE)化するもの。そして、もう1つは、そのデータを3Dプリンタにフィードして実際の駆動を行うものである。

これらは汎用のソフトが無償で出回っており、Printrbotの場合には、前者にSlic3r、後者にPronterfaceという製品が推奨されており、これらをダウンロードして利用した。

熱を加えて樹脂を溶解させ、自然冷却で硬化させるという方式のため、積層パスの設定は非常に重要である。なぜなら、下のレイヤーの硬化前に次の積層が行われると歪みが生じ、最悪の場合、成形が進まずに単なる雪ダルマのような樹脂の塊ができてしまうからだ。

これを防ぐためにスライスソフトにはインテリジェント性が求められ、ヘッドの動きの効率化を図りつつも、同じ領域内を集中して成形せず、冷却時間(と言ってもコンマ数秒から数秒)が確保できるようにパス設定が行われる。

また、同じ原理的な理由から、極端に小さかったり、急激なオーバーハングを持つオブジェクトなどは、この形式の3Dプリンタでの成形には向いていない。

ただし、いずれにしてもSlic3rは一度初期設定をした後は、Pronterfaceから呼び出されてデータの前処理を行うだけなので、明示的に起動する機会はほとんどない。


*

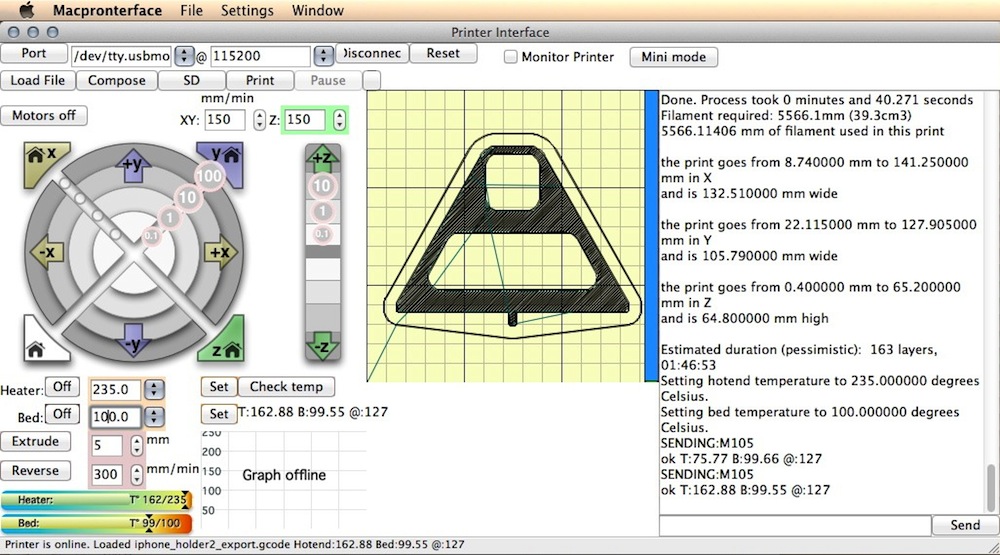

3Dプリンタ用の制御ソフトは、すでにオープンソースのフリーウェアがいくつか出回っている。このPronterfaceは、Printrbotの作者が推奨するもので、X、Y、Z軸の動き、および樹脂の押し出しスピードを調整する計5個のステッピングモーターの制御や、積層形式に変換された3Dデータをプリンタにフィードする役目を果たす(クリックで拡大)



*
*

実際の成形処理が始まると、Printrbotは、まずオブジェクトの投影面積が収まる枠のようなものを樹脂で描き出す。これは推測だが、おそらく溶融ヘッドの流量や、オブジェクトが成形用ステージに収まるかどうかを最初にユーザーが確認できるようにするためのものと考えられる。オブジェクトとステージサイズの関係はPronterface上でもチェックできるが、樹脂を無駄にする前に物理的に確認できるのは安心だ。

*

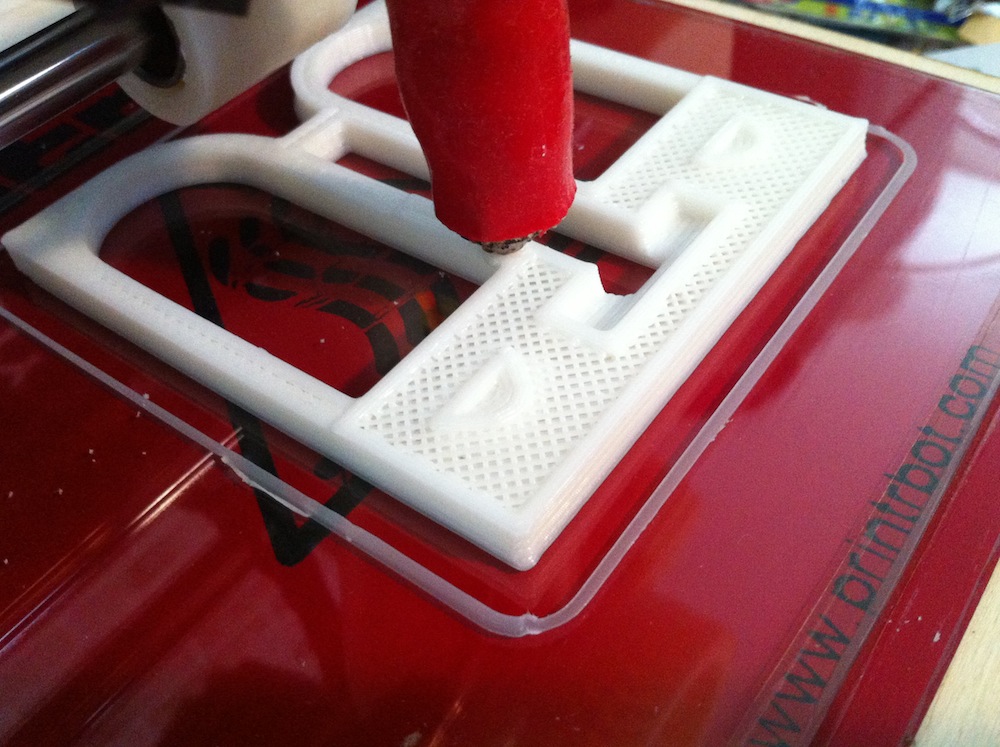

成形中のオブジェクト(iPnoneスタンド)。各レイヤーの厚みは0.4ミリメートルで、中身が詰まった部分は、ハッチング線のように間隔を空けた斜めのライン状に充填され、一層ごとに90度ずつ角度を変えながら積層することによって、樹脂およびプリント時間の節約と強度を確保を両立させている(クリックで拡大)



*
* Photo
*

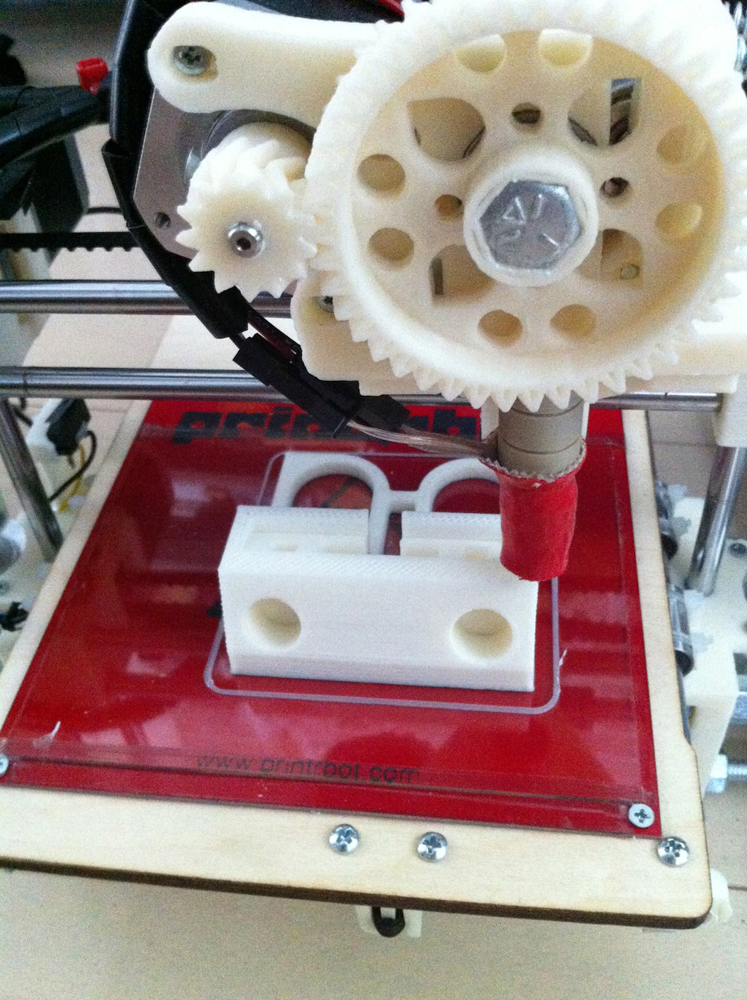

高トルクがかかる樹脂フィラメントの溶融・押し出しヘッドの機構部(エクストルーダー)には山歯歯車が用いられ、正確な流量を維持できるようになっている。実際に成形されるオブジェクトの周りを囲む樹脂の線は、毎回、最初に作られるが、これはヘッドの流量テストであると同時に、オブジェクトが成形用ステージの上に収まるか否かの目安にもなっているようだ(クリックで拡大)

成形にかかる時間は、オブジェクトのサイズや複雑さにもよるが、iPhoneの三脚アダプタのような小物で小一時間程度。iPhoneスタンドや充電トレイあたりで約90分というところだった。

精度もまずまずという印象だが、かつては数十万円もしたカラープリンタでも写真の印刷には到底向かなかったものが、今では数千円の製品でもフォトプリンタとして十分な性能を有することを思えば、今後の3Dプリンタのコストパフォーマンスの向上にも大いに期待が持てる。

*

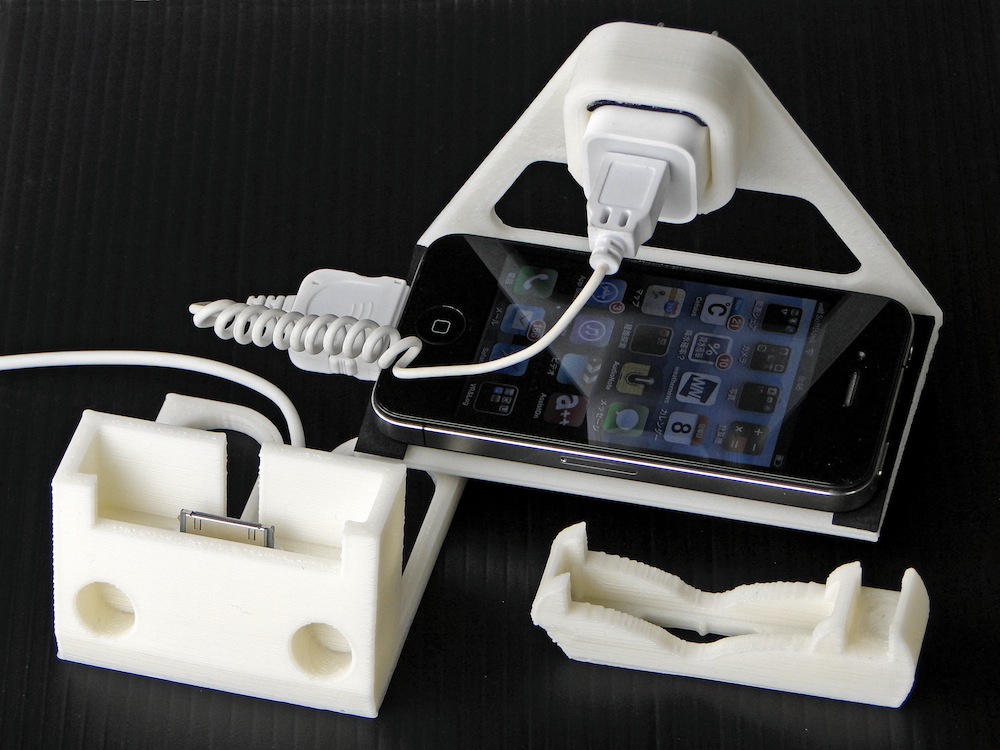

左から、PrintrbotでプリントしてみたiPhone用のスタンド、充電トレイ、三脚アダプタ。スタンドは、iPhoneの本体下端に開口部のあるスピーカーの音の出力方向を90度屈曲させて、手前に向けるためのダクト(実際にはモノラル再生なので、片方だけが機能する)が設けられている(クリックで拡大)

*
* Photo
*

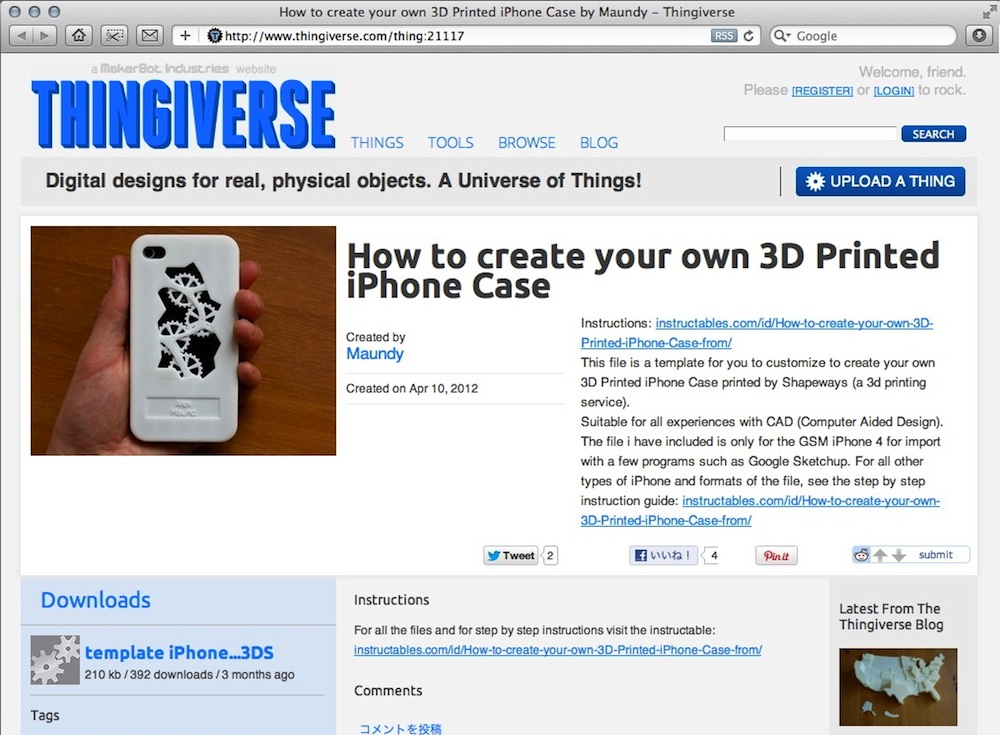

YouTubeが動画データの共有サイトであるように、THINGIVERSE(「物(THING)の宇宙(unIVERSE)」の意)と名付けられたこのサイトは物作りのデータ(3Dプリンタ用とは限らないが、それを前提としたものが多い)のための共有サイト。デザインや設計のノウハウを持たない人でも、ここから気に入ったデータをダウンロードしてプリントすればいろいろと楽しめる(クリックで拡大)る

Printrbot専用というわけではないが、すでに自由に利用できる3Dデータの共有サイト「THINGIVERSE」(http://www.thingiverse.com/)なども存在しており、将来的には、図鑑や教科書などのデジタル書籍に載っている昆虫や建築物などをその場で実体化して理解を深めるようなことも夢ではないだろう。Printrbotは、そんな革命の第一歩であるといえるのだ。

*



-
