モバイルデザイン考
第6回:
ワイヤレス時代の極薄フルサイズノート
アップルMacBook Air
*
最近はiPod関連の話題中心のアップルであったが、本流のコンピュータの世界でもまた一歩リードした。超薄型のノートコンピュータ「MacBook Air」の登場である。スペックや機能的なレビューは他メディアに詳しいと思うので、ここではその画期的なデザインを中心にレビューしていこう。
*
**
大谷和利
テクノロジーライター、原宿AssistOn(www.assiston.co.jp)アドバイザー、自称路上写真家。Macintosh専門誌、Photographica、AXIS、自転車生活などの誌上でコンピュータ、カメラ、写真、デザイン、自転車分野の文筆活動を行うかたわら、製品開発のコンサルティングも手がける。主な訳書に「Apple Design日本語版」(AXIS刊)、「スティーブ・ジョブズの再臨」(毎日コミュニケーションズ刊)など。2008年1月に(株)アスキーよりジョブズ関連の新書刊行予定
* ●フルサイズ×極薄が新しい

イギリスのエンジニアで名車Miniのサスペンション設計も手がけたアレックス・モールトン卿は、現在のミニサイクルの祖となったモールトン型自転車を1960年代に開発したときに、"small-wheeled full-size bicycle"、すなわち「小径ホイールのフルサイズ自転車」という概念を打ち出した。

単なる小型化ではなく、理論的な裏付けに基づく小径のモールトン自転車は、その精緻な作りや前後サスペンションを備える先進性によって1つのカテゴリーを打ち立て、その後の自転車の進化に少なからぬ影響を及ぼしてきた。

MacBook Airを見たときに感じたのは、まさに「ノートコンピュータ界のモールトン自転車」のイメージだ。13.3インチのワイドスクリーンLCDとフルキーボードを持つA4ファイルサイズのフットプリント(幅325×奥行き227mm)は、現行MacBookと等しく、フルサイズノートコンピュータの仕様に他ならない。しかし、厚みはわずか4〜19.4mmに過ぎず、1.36kgの重量はMacBookの6割弱にまで減量されている。

実は、これらの数字は大胆な機能の割り切りと巧妙な造形テクニックによって実現されているのだが、今回はその極薄デザインの秘密に迫ってみたいと思う。

なお、ここで掲載している写真は、MacBook Airのプロトタイプの取材に基づくものであり、生産型とは微妙に異なる部分が出てくるかもしれないことを予めお断りしておく。


*
MacBook Airのパッケージは、本体のスリムさに合わせて、既存のMacBookシリーズのものよりもさらにコンパクトになった
*
* Photo
*
Expoキーノートで使われた黄色いマニラ封筒が入手できなかったので、Office DEPOTブランドのものにMacBook Proを入れてみた。他社のサブノートPCでも同じことは可能だが、発表時にそういう見せ方をするかどうかがプレゼンテーション力の違いといえる
●デザインのマジック

すべてのマジックに仕掛けがあるように、MacBook Airの薄さにもある種のトリックが存在する。そして、優れたマジックが、タネを知っていても楽しめるように、MacBook Airは、その秘密が明かされても魅力を失うことはない。

実はアップルは、過去にも薄さを強調したノートMacをデビューさせたことがある。もちろん、MacBook Airほど薄くはないが、チタン外装の15インチPowerBook G4や、アルミ外装の17インチPowerBook G4などは、いずれも厚みが1インチ前後であることがセールスポイントの1つだった。

ちょっと考えてみれば分かることだが、筐体の面積が大きくなるほど、内部のパーツを2次元的に展開して配置できるため、厚みは減らしやすくなる。また、同じ厚みであれば、面積が大きいほど相対的に薄く見える。

もちろん筐体が大きく薄くなれば、剛性の確保など、別に解決すべき問題が出てくるが、アップルは、PowerBookの時代に表示エリアの拡大と快適なタイピングを優先してフットプリントを決め、その範囲内で可能な限り薄い筐体を実現する設計手法を確立した。今回のMacBook Airでも、その流れを継承し、操作性や画面表示サイズを犠牲にすることなく極薄の筐体が実現されたと言える。

さらに、他メーカーであれば、仕様上の寸法を1mmでも小さくするためにギリギリまで筐体の幅と奥行きを削り、正面や側面の小口部分に断面積をそのまま見せるフォルムとするところだが、MacBook Airでは、周辺部に多少無駄なスペースが生まれても上下からなだらかに続く曲面部分を設け、幅4mmのエッジのみが際立って見えるような処理を行っている。

その視覚効果は非常に印象的であり、実際以上にMacBook Airを薄く見せると共に、あたかも机上面から浮かび上がっているかのような浮遊感をもたらした。


*

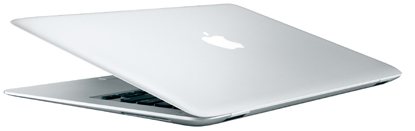

* MacBook Airのサイドビューは、わずかにウェッジシェイプ(楔形)を形成する。視線を落とさない限り、側面から底面へとつながる面は目に入らず、全体が浮き上がって見える視覚効果を生み出している
*
●重量バランスへの配慮

アップルが初代iBookにおいてラッチレスで開閉するディスプレイカバーを実現してから、いくつかのメーカーが自社のノートPC製品に、そのアイデアを採り入れてきた。しかし、それらの製品は表面的な模倣に終始しており、片方の手でカバーを開く際に、もう片方の手で本体を押さえていないと筐体ごと浮き上がってしまうことが多かった。

これに対してアップルは、ラッチレス機構を採り入れる際に本体の重量バランスに細心の注意を払い、カバーのみを指1本で持ち上げて開閉できることを重要視する。

MacBook Airでは、1.8インチハードディスクやメイン基板など、サイズや形状の自由度が低く、厚みを取りがちな要素をヒンジ側の最厚部寄りに配し、その上にキーボードが載っている。そして、パームレストの下に、比較的自由にサイズや形状を決められるリチウムポリマーバッテリを組み込み、薄い前端部にもそれなりの重量が配分されるように工夫された。

従来のノートMacよりも大幅な軽量化を果たしため、さすがにカバーを素早く引き上げると、それでも前端部が浮いてしまうが、指をゆっくり動かせば片手で開くことが可能であり、設計チームのこだわりは健在だ。


*

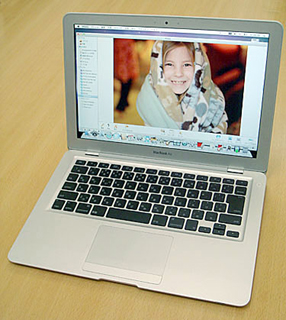

* 13.3インチのワイドスクリーンは、MacBookと同様の表面に艶消し加工を施さないクリア仕様だが、バックライトがLED化されている。大きめのトラックパッドと奥行きが指一本分ほどのボタンが目立つ。ディスプレイカバーは、マグネット吸着によってラッチレス化され、指一本で軽々と開く。
*
●ディテールの追求

MacBook Airのデザイン上の特徴は、細部にまで及んでいる。

キーボードは、MacBookと共にデビューした独立型のキートップが筐体の穴から顔を出している独自構造を受け継いでいるが、アルミ色と黒のコントラストや、マルチタッチ操作のために面積が拡大されたトラックパッドと相まって、新鮮な印象を与える。

*
キーボードはMacBookのデザインを踏襲しており、キータッチも良好だ。MacBookでは白ボディに白いキートップか黒ボディに黒いキートップの組み合わせなのに対し、MacBook Airではアルミ色に黒のキートップとなりコントラストが美しい
*
* Photo
*
トラックパッドは、iPhoneやiPod touchと似たマルチタッチ操作をサポートするが、新たに3本指でのスワイプ操作(iPhotoのイメージ間を移動するなど)にも対応した
*
右側面下奥にはリトラクタブル式のI/Oポート、左側面下奥にはケーブルが一定以上の力で引っ張られると自動的に外れるMagSafe電源コネクタが装備されている。

使用時に上から見下ろしただけではポートの位置やコネクタの接触状況が分かりにくいのが難点だが、どちらも本体のスタイリッシュさに貢献する要素でもあり、デザインが気に入って購入したオーナーならばほとんど気にしないものと思われる。

*
キーボードに向かって右側面下奥に位置するリトラクタブル式のI/Oポートカバー。非使用時には、このように格納され、底面と面一のフラッシュサーフェスとなる
*
* Photo
*
I/Oポートは大胆に整理され、ヘッドフォンジャック、USB 2.0、micro-DVIのみを装備する。パッケージには、micro-DVIから標準のDVIまたはVGAコネクタに接続するためのアダプタが付属し、コンポジット出力やS-Video出力用のアダプタもオプションで用意される
*
*
キーボードに向かって左側面下奥にはMagSafe電源コネクタが設けられている。ケーブル側の先端に見える小さな白い丸は充電状態を示すインジケータランプで、充電中はオレンジ、充電完了時にはグリーンに光る
*
* Photo
*
実際の使用時には、コネクタの差し込み口は斜め下を向くため、従来のMagSafe電源ケーブルとはケーブルの取り回しが変更され、後方に逃がすようなデザインとなった
*
この他にも、ディスプレイカバー開閉時に本体との干渉を防ぐ構造や、アルミパネルに対するレーザー加工による穴あけ、特殊なプレス技術が使われていると思われるエッジ部分の加工など、MacBook Airのディテールには、見れば見るほど新たな発見が隠れている。このあたりは、ぜひとも店頭などで実機を確認していただきたい。

*
ディスプレイカバー部はほぼ板状だが、緩やかな曲面で覆われており、強度の確保にも貢献している
*
* Photo
*

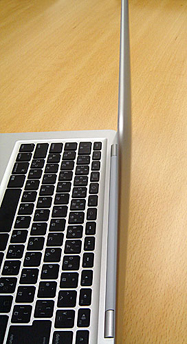

ディスプレイカバーの基部は、表面のスムーズさが保ちながらも、開いたときに本体との干渉を防げるように、凝った断面形状が採用されている
*
*
ちょっと見ただけでは気づかないが、最薄部と同じ4mm幅で本体の周囲を一周するエッジ部分の加工もかなり高度なもの。単純なプレス加工ではなく、モールドとプレスを融合した特殊技術が使われているものと思われる
*
*
従来のノートMacでは点状に配置されていたディスプレイカバーのラバークッションは、縁に沿った全周タイプが採用されている。これにより、閉じたときのキートップとLCD表面のクリアランスがより正確に維持できるようになっているようだ
*
* Photo
*
内蔵iSightカメラ(中央の黒丸)の左右に見えるメッシュ状の開口部は、マイクと環境光センサーの受光部。レーザー加工によって微細な穴が設けられている。また、iSight使用時には、光が透過するまで薄く加工されたアルミパネルの一部がグリーンに光る
*
*
周囲が一定値以上に暗くなったことを環境光センサーが感知すると、キーボードのバックライトが点灯し、ディスプレイの輝度が減光される。従来はMacBook Proにのみ搭載されていた機能だ
外付けの専用SuperDriveは、MacBook Airと並べてみると、それなりのサイズ感と厚みがある。確かに、これを内蔵してしまっては、極薄のボディは実現できなかっただろう。

初代iMacがフロッピードライブやレガシーI/Oポート類を内蔵しなかったことで賛否両論を呼んだように、MacBook Airの割り切り方にもさまざまな意見が聞かれる。だが、このように思い切った製品が生まれることによって、ワイヤレスネットワークによるムービーレンタルやサービスとしてのソフトウェアが普及しやすい下地が作られる側面もある。そのためのプラットフォームとして考えたとき、MacBook Airの仕様とデザインは、かなり突き詰められたものであることが理解できるはずだ。

*

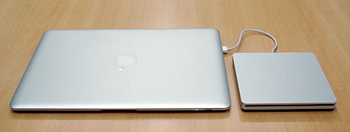

* 外付けオプションとして用意される専用設計のSuperDriveを接続したところ。電源はUSBポートから供給されるため、ACアダプタは不要となっている
*
確かにMacBook Airは、現時点では先進的すぎるように思えるマシンだ。アップルとしても、他にMacBookとMacBook Proを擁しているからこそ、このような第三の選択肢を世に問うことができたのだと言える。

しかし、ワイヤレス時代を見据えた割り切りが、新たなコンピュータデザインの方向性を示していることも事実であり、想定される使い方に当てはまるユーザーにとっては唯一無二の相棒となることだろう。

筆者もすでに予約済みだが、今回はあえて1.6GHzで80GB HDD仕様の「素」のモデルを選択した。それでどこまで使い込めるかが、MacBook Airの真価を知る近道と思うからである。
*


-
