* pd Column
-

*
モバイルデザイン考
第16回:
実用域に達した
真にポケットサイズのプロジェクター

「Optoma PK101」


*
携帯電話サイズのポケットプロジェクターがOptoma PK101だ。プロジェクターとしての性能も十分なものを持ち、実用的な完成度を誇る。どこでも持ち歩けるので、ちょっとしたプレゼンを行う際に役立つだろう。


*
**
大谷和利
テクノロジーライター、原宿AssistOn(www.assiston.co.jp)アドバイザー、自称路上写真家。Macintosh専門誌、Photographica、AXIS、自転車生活などの誌上でコンピュータ、カメラ、写真、デザイン、自転車分野の文筆活動を行うかたわら、製品開発のコンサルティングも手がける。主な訳書に「Apple Design日本語版」(AXIS刊)、「スティーブ・ジョブズの再臨」(毎日コミュニケーションズ刊)など。アスキー新書より「iPodをつくった男 スティーブ・ジョブズの現場介入型ビジネス」、「iPhoneをつくった会社 ケータイ業界を揺るがすアップル社の企業文化」、エイ出版より「Macintosh名機図鑑」が好評発売中
* ●プレゼンやビデオ鑑賞のスタイルが変わるプロジェクターのデザイン

過去にいくつかのポータブルプロジェクターを見たことのある筆者は、実のところ、ポケットプロジェクターに対して過度の期待を持たないようにしていた。しかし、実際に10日余りOptoma PK101とともに移動し、さまざまな場所でデモしてみて感じたのは、その予想以上の完成度の高さである。
自分もその1人だったが、外観から性能を予想する人は、スイッチを入れた直後に驚きの声を上げると思う。10ルーメンという明るさは、これまで最小と言われた手のひらサイズのポータブルプロジェクターと同等で、解像度も480×320ピクセルだが、逆に、この低めの解像度によって内部のDMD(デジタルミラーデバイス)の有効反射面積率が高くなっているためか、パーソナルユースから数人を対象とするプレゼンテーションには十分な輝度とシャープネスを持っている。

*
間接照明を1つ灯したリビングの壁にGoogle Androidの資料映像を投影してみた。480×320ピクセルの解像度ながら、プロジェクター自体が表示するNTSCの文字、携帯電話内の時刻や“Browser”の文字もはっきりと読み取れることが分かる
*
*

外観は、地味な携帯電話を思わせる平面構成の直方体デザインだが、変に凝った曲面などを使わず、無駄を省いてコンパクトさを追求した方向性は、この製品の場合には正しい。実寸法でも世界最小だが、視覚的なサイズ感も重要なアピールポイントとなるためだ。

それでいて、レンズの位置を前端部からわずかに奥まったところに設定するなど、うっかり指先で触れてしまう危険性を最小限に留めた配慮もなされているのは行き届いている。

電源兼光量切り替えスイッチはやや硬めだが節度ある動きで、中間位置(低輝度モード)の選択も容易に行える。使い込むうちに滑らかになれば、ちょうど良い感触になりそうだ。

フォーカスもきちんと合わせることができるが、ギヤ比がやや高いため、細かい調整時に過敏に動くことがある。これは、ギヤ比をもう少し低めにしてもよいだろう。

このサイズでスピーカーが内蔵されている点も設計的には頑張っているが、音量の点ではさほど期待しないほうがよい。利用するビデオなどの録音レベルにもよるものの、屋内であっても空間が広ければ聞こえにくくなる。それでも、自室などでのパーソナルユースには十分であり、小さめの会議室におけるプレゼンテーションには十分対応できる。


*
サイズは、長さ105×幅51×厚さ17ミリと厚み以外はiPhoneよりも小さく、重さもバッテリー込みで120gと軽い。ピアノブラックのカラーは指紋が付きやすいものの、筐体の仕上げは満足できるレベルにあり、何も知らなければ携帯電話に見える

*
* Photo
*
同種の製品やプロトタイプでも多く採用されているTEXAS INSTRUMENTS製のDLP Picoチップセットを使用していることを示すロゴ。今のところ、このチップセットの生産量が限られているため、製品の出荷状況も断続的のようだ



*

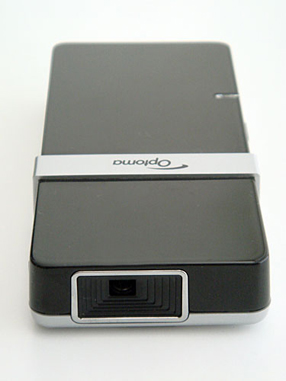

正面の奥まった位置にあるレンズユニットも超小型サイズ。この構造のおかげで、不用意に本体を握ったり操作した場合でも、レンズ面に指先が触れにくくなっている。なお、レンズキャップは付属しないが、今回の試用中には、その必要性を感じなかった
*
* Photo
*
右側面には、ミニAVプラグ仕様のAV IN端子とフォーカスダイヤルがあり、そのすぐ左隣の開口部はスピーカーグリルとなっている。フォーカスのギヤ比はもう少し低いほうが調整しやすいが、実用上は問題ない。スピーカーの音量は、閉じた静かな部屋ならば十分というところ


*
左側面には、電源兼光量切り替えスイッチ、充電専用のミニUSB端子、ストラップホールが並ぶ。Optomaのロゴの入ったシルバーのパーツは、機能を持たない装飾的なアクセントである
*
*

デジタルカメラでも、最小サイズクラスの製品には三脚穴がないが、これはネジ穴の部品が思いのほか大きく、内蔵すると意外にスペースを取ってしまうためだ。PK101も標準的な三脚穴は用意されず、代わりに三脚ネジ用のアダプタ(付属)を取り付けるための専用ネジ穴が開いている。

卓上で使うには、やはり三脚があるほうが角度調整も可能で何かと便利だが、本体がここまで小さいと、ポケット三脚でさえ一緒に持ち運ぶには嵩張るように感じられてしまう。そこで、平面状に折りたためる超小型四脚のManfrotto社のModopocket No.797を取り付けてみた。Modopocketの調整範囲は上下方向のみであるものの、現場では画面の高さが微調整できれば事足りる場合が大半なので、最小のプロジェクションシステムを作る上で、この組み合わせは理想的だ。

もちろん、台形補正などの高度な機能はサポートされていないが、歪みが気になるほど高低差が出てしまう場合には、本などの身近なものでプロジェクターの高さを変えればよい。ポケットサイズなので、こうしたことも簡単に行える。

*
下面には、3カ所にゴム脚が付くほか、三脚用のアダプタ(付属)を取り付けることが可能だ。シルバー面のパーティションラインから左がバッテリーカバー。充電池の厚みは本体の半分弱ほどで、低輝度(省電力)モードならば公称2時間の連続使用ができる
*
* Photo
*
小さな筐体にはポケット三脚でも大きすぎると感じ、Manfrotto社(イタリア)製のミニ四脚、Modopocket No.797(http://www.assiston.co.jp/?item=1718)を装着してみた。どことなくロボット的な雰囲気になったが、上下方向の調整には十分だ


*
高輝度モード(上)と低輝度モードの違いは、裸眼で見ても後者が若干暗く、彩度が落ちると感じる程度。部屋がある程度暗ければ、あえて高輝度モードを利用するしなくても普通に使えるレベルといえる(クリックで拡大)
*
*
さすがに直射日光が差し込むような環境での投影は苦しいが、普通の会議室のようなところならば、スクリーン側の照明を落としたり、カーテンやブラインドを閉めるだけでも視認性がかなり向上する。公称の投影サイズは6〜66インチだが、17〜20インチで常用でき、周囲が暗ければ60インチ以上でも実用になると感じた。

さらに視認性を高めたければ、外光の影響を受けにくく、反射高率の高い特殊スクリーンと組み合わせる方法もある。例えば、海連から発売されているALBEDO製の高効率スクリーン(http://www.kairen.co.jp/japanese/release/081112.krproalbedo.html)。撮影に使用したサンプル品とはデザインが異なるが、スクリーン面の素材は同じ)に投影した場合、明るい会議室でも実用に足る輝度が得られた。


*
非常に明るい外光が差し込む部屋で、通常のマットスクリーンの6倍強の輝度と、約7倍のコントラストを持つALBEDO製高効率スクリーン(左)に投影してみたところ。背中から間接光に照らされる悪条件でも、ここまでゲインが得られた(クリックで拡大)
*
* Photo
*
同じ部屋で反対向きにALBEDOスクリーンに投影した場合、元画像が明る目のものであれば、十分に判別可能なレベルにあることが分かる(クリックで拡大)


*
ALBEDO製の半透過型のリアプロジェクションスクリーンにも投影してみた。ここではスクリーンの向こう側にPK101が置かれており、反射型よりも明るい映像が得られるが、投影イメージの左右が反転するため、画像をあらかじめ加工しておく必要がある(クリックで拡大)

*
*
PK101の用途としては、少人数向けのプレゼンテーションはもちろんだが、例えば、iPhoneやiPod touchと接続して、寝転がりながらYouTubeの動画を天井に映すこともできれば、忘年会・新年会の会場で、ちょっとした映画大会も可能になる。結婚式の披露宴で撮影したビデオを二次会で映写して楽しむようなことも、わざわざプロジェクターの手配などせずに行えて便利だ。

VGA入力がないためコンピュータと直接接続することはできないが、個人的には、これは割り切ってビデオ入力で使うべき製品だと感じた。その意味では、外装、サイズ、性能のバランスが巧みにとられたグッドモバイルデザインの好例と言ってよいだろう。

Apple Store販売ページ:http://store.apple.com/jp/product/TV082J/A
iPod touch/Pod nano/iPhoneなどに接続する場合には、別売りのAVコンポジットケーブル(http://store.apple.com/jp/product/MB129LL/B?mco=Mjc5NjA3NQ)が必要。

また、現時点では、写真のスライドショー、ビデオ再生、YouTubeアプリからの動画再生のみビデオ出力が可能だが、iPhone SDKにビデオ出力のAPIが加わったので、今後、対応アプリの数は増えるものと思われる。

*



-
