モバイルデザイン考
第39回:
G-SHOCK的発想のケータイ&iPhoneケース
「X-STYLE HARD CASE」

*
美しいスクリーンを持つも、傷が気になりハードな使用には難しいiPhone。今回取り上げた「H-STYLE HARD CASE」は、そんな問題を解決し、アクティブにiPhoneを楽しめるアイテムである。
*
**
大谷和利
テクノロジーライター、原宿AssistOn(www.assiston.co.jp)アドバイザー、自称路上写真家。Macintosh専門誌、Photographica、AXIS、自転車生活などの誌上でコンピュータ、カメラ、写真、デザイン、自転車分野の文筆活動を行うかたわら、製品開発のコンサルティングも手がける。主な訳書に「Apple Design日本語版」(AXIS刊)、「スティーブ・ジョブズの再臨」(毎日コミュニケーションズ刊)など。アスキー新書より「iPodをつくった男 スティーブ・ジョブズの現場介入型ビジネス」、「iPhoneをつくった会社 ケータイ業界を揺るがすアップル社の企業文化」、エイ出版より「Macintosh名機図鑑」が好評発売中
* ●耐ショック性と新たな利用スタイルの提案

今年の春、アップルは、同社直営店のアップルストアから、すべてのスクリーン保護フィルム製品を撤去した。一方で、本体のプロテクターに関しては、それまで純正品はなかったのだが、iPhone 4からはアップル製のバンパーが加わった。

スクリーン保護フィルムが存在するということは、ユーザーにiPhoneなどの画面がスクラッチなどに弱いという印象を与える。事実、初期のiPodなどは、スクリーン部も樹脂製だったため、細かい擦り傷などが付きやすかった。そこからスクリーン保護製品が出回るようになり、定番商品化したわけだ。

ところで、iPhoneでガラススクリーンを採用したことで、傷が付く心配はほとんどなくなった。そこでアップルは、画面の大きなiPadの発売を機に、自前の販売チャンネルから該当製品を撤去したのである。
筆者は、テストの意味もあってiPhone 3GSのときにフィルムもプロテクターも基本的に使わなくなり、iPhone 4でも素の状態で使っている(遊び感覚のカスタマイズケースを利用することはある)。当たり前だが、触感や操作感は、その状態が最も手に心地良い。
その結果、3GSのときには背面の樹脂部分に細かいスクラッチ痕ができたが、4では、ポケットにそのまま入れて持ち運ぶようなことをしても、今のところ目に見えるような傷は付いていない。しかし、それでもポケットごと何かに当たれば破損の心配があり、ベルトポーチなどからの取り出しにくさは残った。

iPhone 4は、基本的に強固な作りだが、それでも落とせばガラス面が割れたり、内部が壊れたりする。そして、多分、バッグやケースから取り出そうとして手が滑り、落下する事故が多いように思う。したがって、その部分でのリスクが減らせれば、本体は裸のままでも、さほど気を使わずに使えるというものだ。

そんな折、知人から紹介されたのが、バイクライディングやスポーツ、アウトドアでの使用を念頭に置いたX-STYLEのHARD CASE(5,229円。本体4.980円+消費税。http://mm-style.jp/SHOP/17111.html)だった。

*
製品パッケージは、透明ボックスの中にトランスルーセントな本体が固定されているというもの。一般ケータイ用も見た目は同じだが、内部の保持構造が異なるため、別製品として用意される
*
* Photo
*

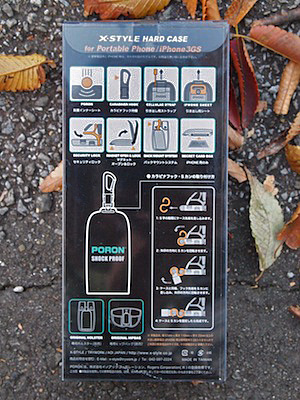

パッケージの裏面は、テキストでスペックを書き連ねるのではなく、耐ショック性などの基本的な特徴が、イラストによってひと目で分かるようになっている(クリックで拡大)
*
このケースは、カシオのG-SHOCKをトータルプロデュースされていたデザイナーの安藤俊也氏が、独立後の個人のプロジェクトとして開発・販売を行っているもので、スモークを基調とする透明カバーや独自設計による耐衝撃性の高さが特徴だ。

防水性はないものの、小雨の水滴が付く程度ならば問題なく使え、カバーを開くだけでそのまま通話したり、あくまでキャリングケース的に、iPhone本体を取り出して利用することもできる(ただし、カメラでの撮影や、充電・シンクロ作業は、必ず本体を出して行う必要がある)。


*
スモークグレイのモデルの外観。iPhone 3G/3GSと4では形状や厚みが異なるので、後者のための専用パッドが同梱されていることを示すカードが見える

*
* Photo
*
内部にiPhone 4を入れたところ。耐ショック性を高める意味もあり、本体に比べて大きめに作られている
iPhone用の他に、同じシェルを使った一般ケータイ用もあり、どちらも、エネルギー吸収性に優れ、圧縮残存歪が非常に小さい(=復元性が高い)マイクロセルポリマーシートのポロンを衝撃吸収材として採用している。これは、密度の高いウレタンシートのような素材だが、高エネルギー吸収性に加えて、他の素材を侵すことが少ないため、ケータイケースのような用途には非常に適している。

*
背面のバルジ(膨らみ)は、一般ケータイ用のモデルに必要な厚みを確保するためのものだが、iPhone向けのモデルでは後述するような別の機能性を与えられている。底面(手前)に見えるスリット状の左右の穴は、スピーカーの音抜けのためのもの


*
* Photo
*
側面から見ると、ポリカーボネート製のシェルのフォルムがキャノピー(風防)のように見える。高光沢の表面は、金型の研磨の精度が高いことを示している

*
内部の衝撃吸収材としては、マイクロセルポリマーシートのポロンがケータイ用ケースで初めて採用された


*
* Photo
*
開発中の落下試験の様子(写真提供:安藤俊也氏)。筆者も、たまたまiPhone 4を入れたハードケースを腰に付けた状態で自転車ごと転倒し、ケース側からアスファルトに叩き付けられたが、中身のダメージはなく、外装も多少の擦り傷程度で済んだ
また、ケース自体の耐久性にも配慮され、ヒンジ部やロック機構にマグネットを採用することでパーツの摩耗や劣化の影響を受けない操作感を実現した。

マグネットが組み込まれていることで、iPhoneの電子コンパス機能への干渉も懸念されたが、実際にはケースに入れた状態でGoogle Mapなどを使ってもほとんど影響は受けていないように思えた。

*
カバーを開いた状態で留める機構は、通常、樹脂やバネの噛み合わせなどで構築されるが、このケースは摩耗や劣化の心配のないマグネット(赤丸部分)によって巧妙に保持される


*
* Photo
*
ラッチ部分にはハードな使用時のことを考えてメカニカルロックも備わるが、やはりマグネット(赤丸部分)を応用して、ロックを外しても不用意に開かないようになっている
さらに、iPhoneとは厚みが異なる一般ケータイ用とシェルを共用したことで生まれる隙間は、SuicaなどのRFIDカードを格納するスペースに流用されており、ハードケースごと改札などのセンサーに当てれば普通に読み取りが行われることが確認されている。

ご存じのようにiPhoneにはおサイフケータイ機能がないため、これは結構便利に使える(ただし、後述する専用バッグ類との組み合わせでは、ケース全体がバッグ面に固定されるので、着脱方法を自分で工夫する必要がある)。


*
iPhone用モデルには、パッドが標準組み込みのもの(3G/3GS/4共用。半円状の切り込みのある)と、iPhone 4用に追加するものの2つが同梱されている。後者は、実際には前者の下にセットして使用する

*
* Photo
*
3G/3GS/4共用のパッドは、二重構造になっており、内部にSuicaなどのRFIDカードを格納してケースに入れたまま使用できるスロットが設けられている


なお、当初、iPhone 4用のパッド、もしくは純正バンパーを装着した状態でケースに入れると、ジャストフィットしすぎて取り出しにくくなったため、安藤氏本人に確認したところ、通話や一般的なアプリの使用時には、ケースに入れたままカバーを開いて使うことが想定されているとのこと。

ユーザーによっては、腰に付けたままカバーを開いたときに画面が正対するように、あえて本体を上下逆さまに入れることもあるため、そのまま通話しても落ちないようなキツめのフィッティングにしてあるのだった。

*
追加のパッドは、iPhone 4に純正バンパーなどを装着しないで挿入する場合に用いる。バンパー(もしくは類似のプロテクター)の装着時には、追加パッドなしでしっかり固定される
*
* Photo
*

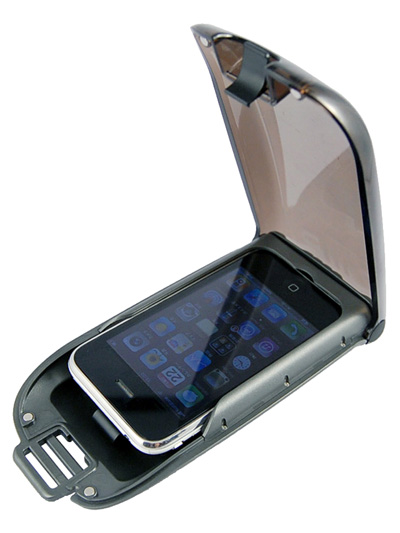

デザイナーの安藤氏のコンセプトは、ハードケースから出さずに通話が行えることにあり、その場合、開いたカバー部が集音器的な役割を果たして、屋外でも小声で話をすることが可能となる
個人的には、カメラ機能の利用も多いため、あえてパッドも純正バンパーも付けない状態でiPhone 4を入れることで、取り出しやすい状態にしてあるが、そのようにして使っても多少隙間ができる程度でまったく問題ない。

実際、自転車で出かけた帰りに雨が降り出し、タイヤが点字ブロックで滑って転倒した結果、ハードケースの側からアスファルトに激しくぶつかるという予期せぬテストを行うはめになったのだが、ケースの表面に擦り傷は付いても破損はなく、肝心のiPhone 4もまったく無事だったという経験をした。

それ以来、ますますこのハードケースを信頼し、日々、愛用しているのである。

*

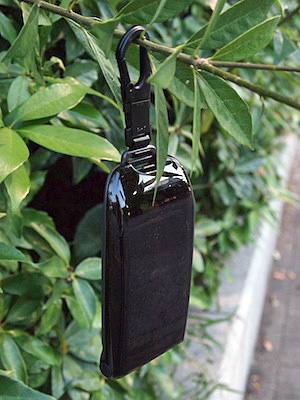

付属のS環と樹脂製カラビナを装着すると、ベルトなどからぶら下げて利用できる。イヤフォンケーブルを通す溝も設けられているので、iPhoneをケース内部に入れたままで音楽を聴いたり、通話することもできる

*
* Photo
*

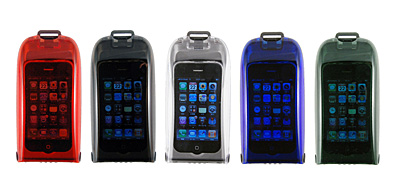

カラーバリエーションは、スモーク系の4色(レッド、グレー、ブルー、グリーン)に加えて完全に透明なスケルトンバージョンもある

*
さらに、専用オプションのヒップバッグ(写真上。セット価格8,980円)、メッセンジャーバッグ(同12,800円)、ホルスター(同6,980円)と組み合わせられるようになっている。これらの組み合わせでは、ケース自体がバッグにベルトでしっかり固定されるため、取り外さずに本体だけ取り出して利用する方法がメインとなる


*
* Photo
*
メッセンジャーバッグ

*

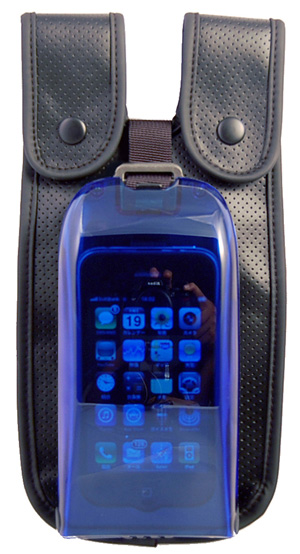

ホルスター(クリックで拡大)

*
*

*



-
