「魅惑のレンダリングワールド」では、毎回さまざまなレンダラーを用いて、そのクオリティや機能、操作性を探っていく。
より良いプレゼンテーションを行うために、さまざまなレンダラーに注目していこう。
今回は4月にバージョンアップされたばかりのエヌテクノロジー「nStyler2.1」の実力に迫る。

手島彰
1967年生まれ。1989年筑波大学生産デザイン専攻卒。
スバルにて初代インプレッサのエクステリアデザインを手がけ、プラスにて商品企画・デザインなど製品開発全般に携わる。
Rhinocerosを用いて開発したMINILITE wheelで2005年のグッドデザイン賞受賞。2007年テシマデザインスタジオ設立。
http://www.teshima-design.com

fig-1：Rhinoceros4.0の画面（クリックで拡大）

fig-2：「高機能レンダラ（シェーダ使用）」の画面（クリックで拡大）

fig-3：「レイトレーシング（シェーダ使用＋レイトレーシング）」の画面（クリックで拡大）

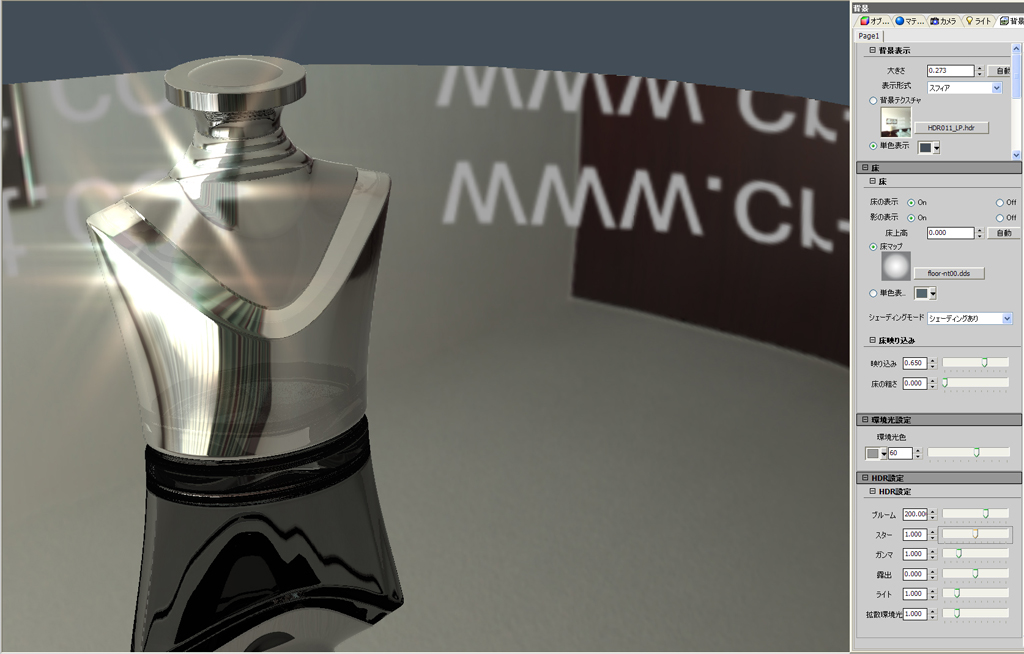

fig-4：「HDR・IBL」を「有効（ブルーム効果あり）」の「スター効果」の画面（クリックで拡大）

fig-5-1：メニューの「機能」→「イメージ作成」の「スナップショット作成」タブ画面（クリックで拡大）

fig-6-2：リアルタイムレイトレーシングからスナップショット作成されたイメージ画面（クリックで拡大）

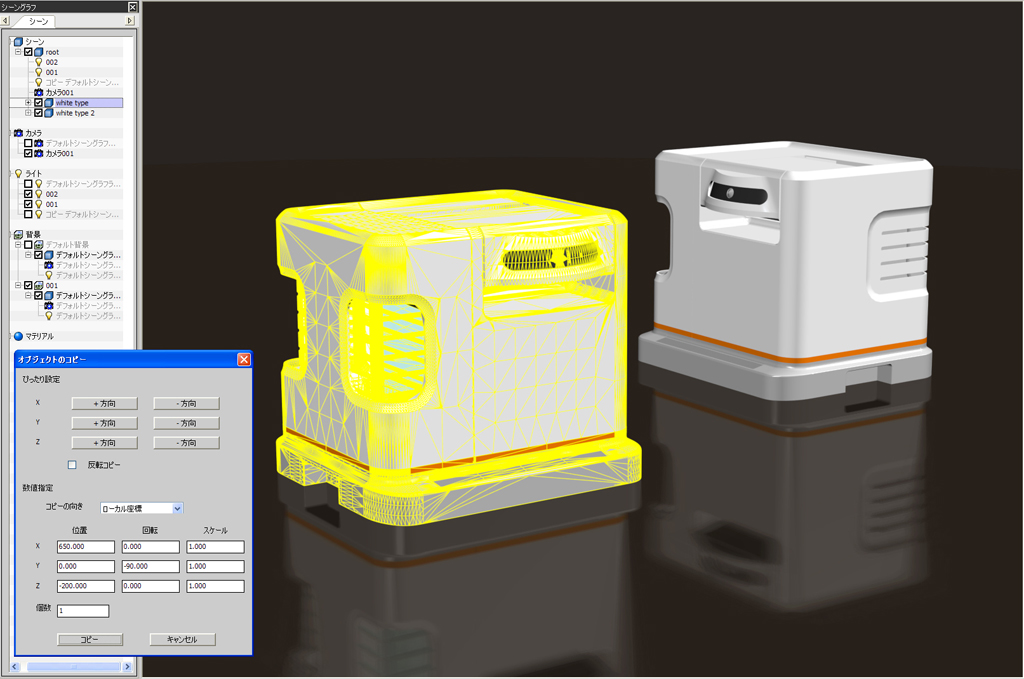

fig-6：メニューの「機能」→「オブジェクトのコピー」ダイアログとイメージ画面（クリックで拡大）

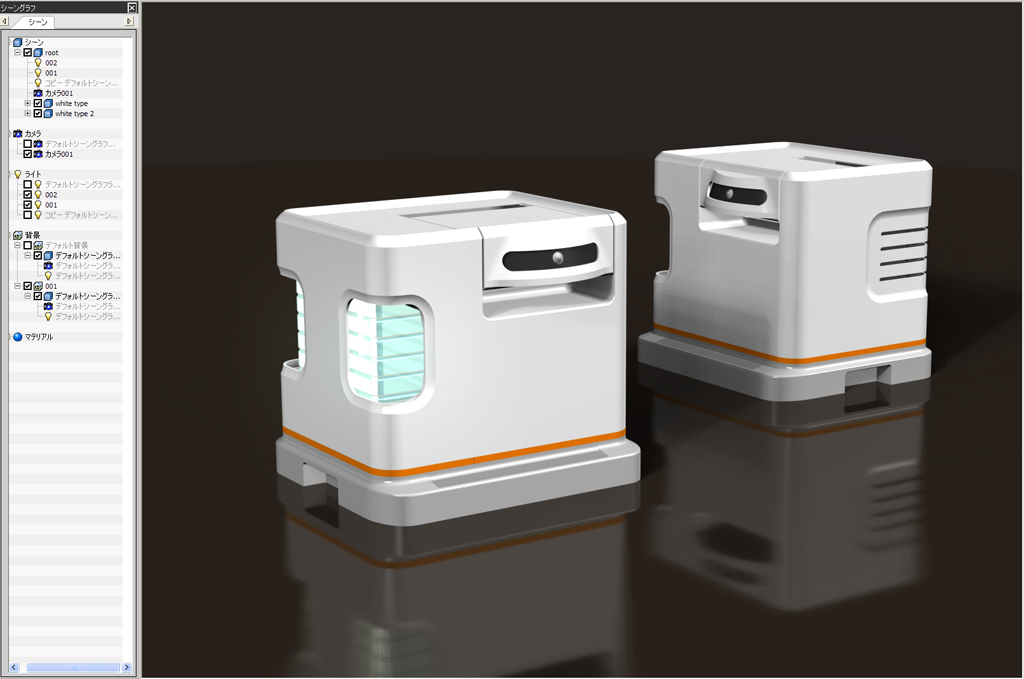

fig-7：レンダリングモードで「高機能レンダラ（シェーダ使用）」の画面（クリックで拡大）

fig-8：「レイトレーシング（シェーダ使用＋レイトレーシング）」の「スター効果」の画面（クリックで拡大）

fig-9：メニューの「機能」→「カメラマッチング」でダイアログの画面（クリックで拡大）

fig-10：デジカメで撮影した画像とnStylerで作成したCGの合成の画面（クリックで拡大）

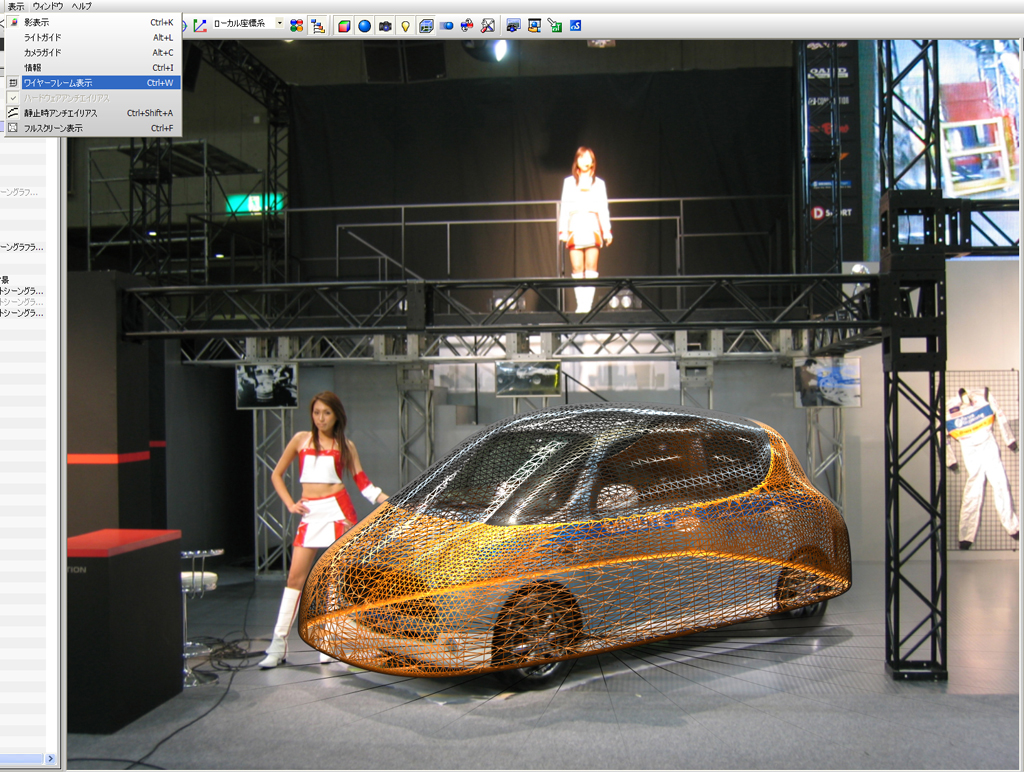

fig-11：メニューの「表示」→「ワイヤーフレーム表示」の画面（クリックで拡大）

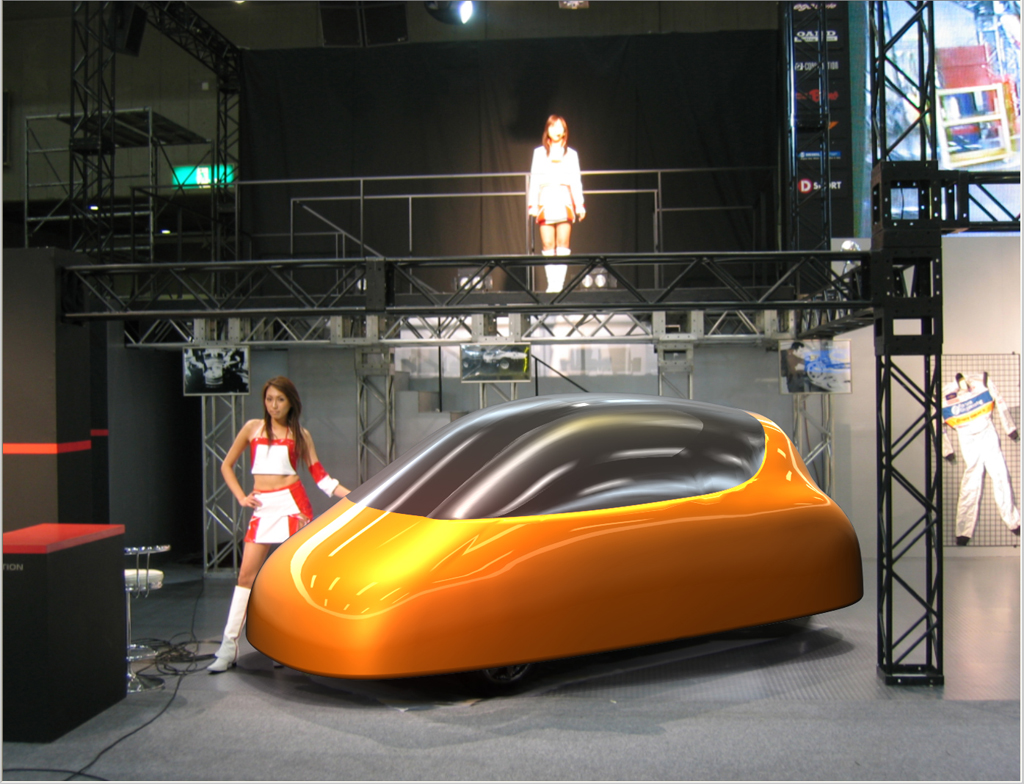

fig-12：デジカメで撮影した画像とnStylerで作成したCGの合成の画面（クリックで拡大）

第1回、第2回と「Hayabusa」のリアルタイムレンダラー機能を紹介したが、同ソフトのレンダリングエンジンであるエヌテクノロジー社の「nStyler」が2.1にバージョンアップされた。今回のマイナーバージョンアップでは、レンダリングモードに「リアルタイムレイトレーシング機能」が追加された。ちょうど、Hayabusaレビューの第2回の最後にレイトレースによるレンダリングを期待する旨を述べさせていただいた矢先の機能強化である。今回はその新機能を中心に確認していきたい。

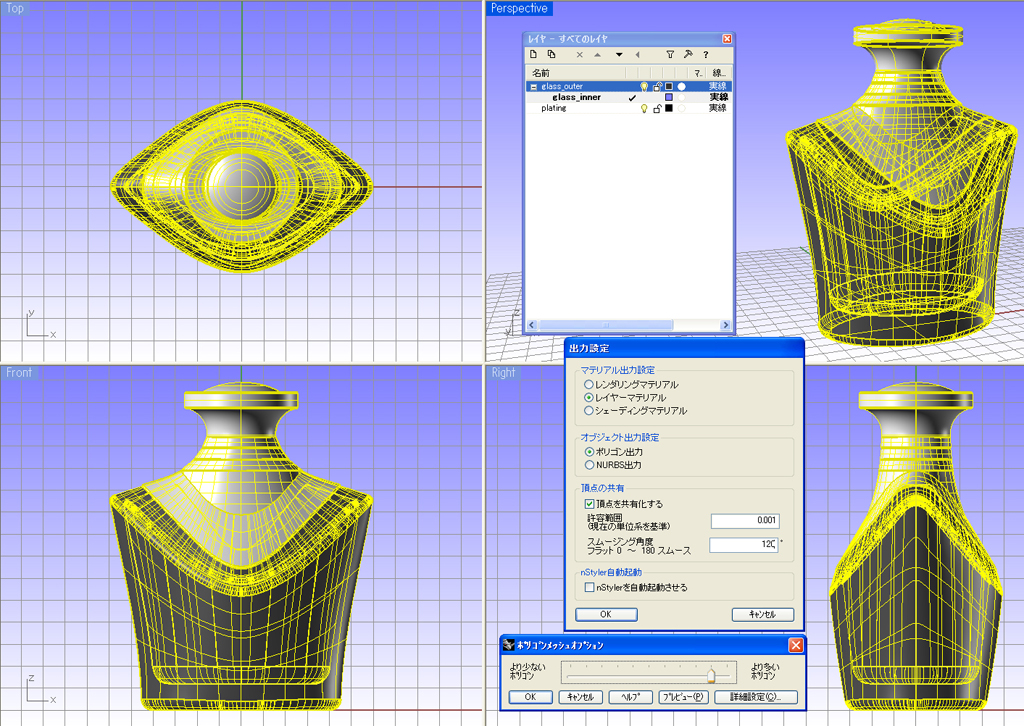

今回もメッキやガラスの質感を確認するために男性用化粧品のボトルのデータを用いて検証していく。RhinocerosやMaya、thinkdesignには専用Exportプラグインがあり、データをnStylerモデルフォーマットデータ（.nxr形式）でエクスポートする（fig-1）。

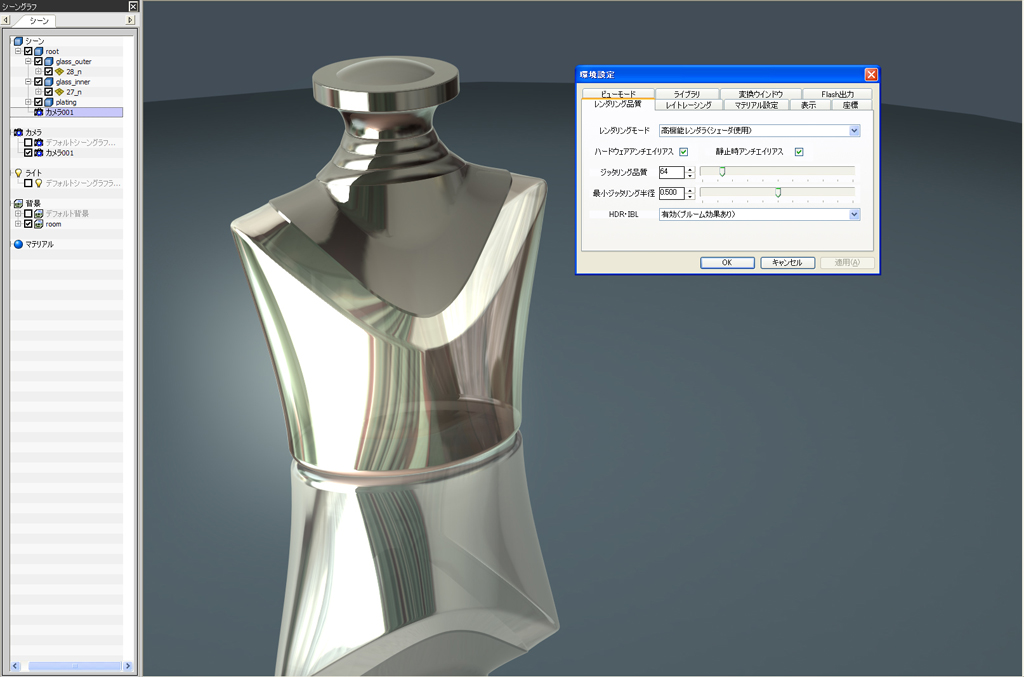

nStyler2.1を起動してnStylerモデルデータをインポートする。Hayabusa同様に、背景や床の高さ、ライトやカメラの調整をしていく。内蔵の背景のデータも限られているために、今回はHayabusaでも用いた室内のサンプルデータを利用した。fig-2は、レンダリングモードで「高機能レンダラ（シェーダ使用）」の画面だ。

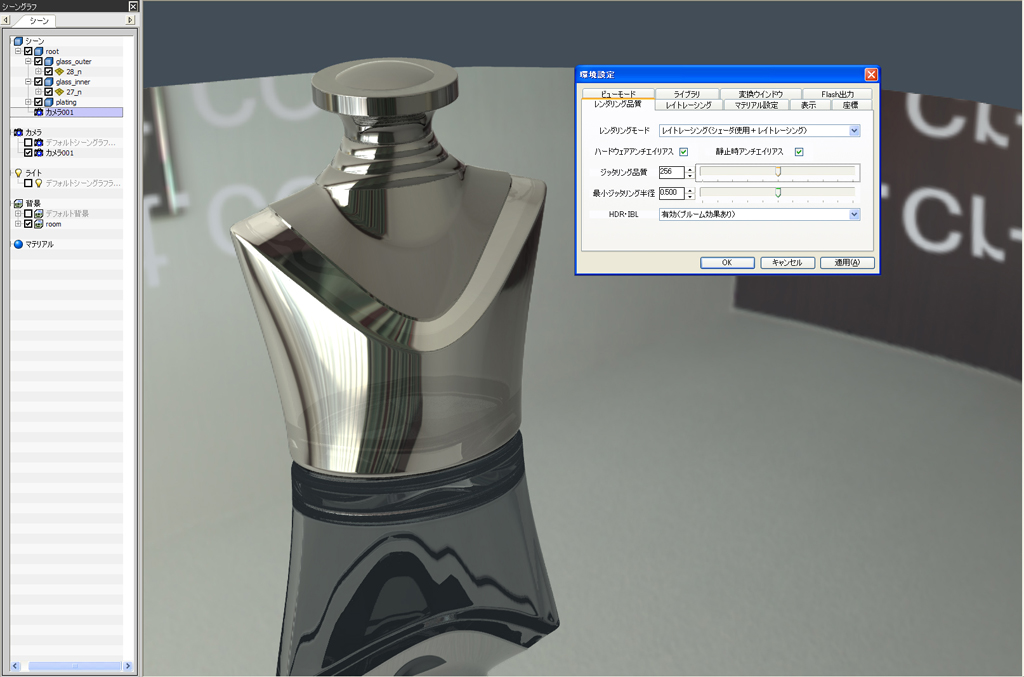

続いて、レンダリングモードで「レイトレーシング（シェーダ使用＋レイトレーシング）」の画面。さすがにリアルタイムといえどもカメラを調整するたびの再描画に時間はかかるが、メッキの光沢感やガラスの透明感は、格段に向上していることが確認できる。また、「床」に設定した反射設定の条件は同じでも、高機能レンダラーの際には映っていなかった、背景として使用した室内の反射画像が、レイトレーシングの際にはハッキリと映っていることが分かる（fig-3）。

「背景」設定で「床映り込み」の値を下げ、絵的に落ち着かせたところで、同じく「背景」設定にある「HDR設定」で「ブルーム」と「スター」の値を上げてみる。これもバージョン2.1で追加された機能で、「ファイル」メニューの「環境設定」ダイアログ、「レンダリング品質」で「レンダリングモード」を「高機能レンダラ（シェーダ使用）」以上にして、「HDR・IBL」を「有効（ブルーム効果あり）」にすることで得られる効果である（fig-4）。

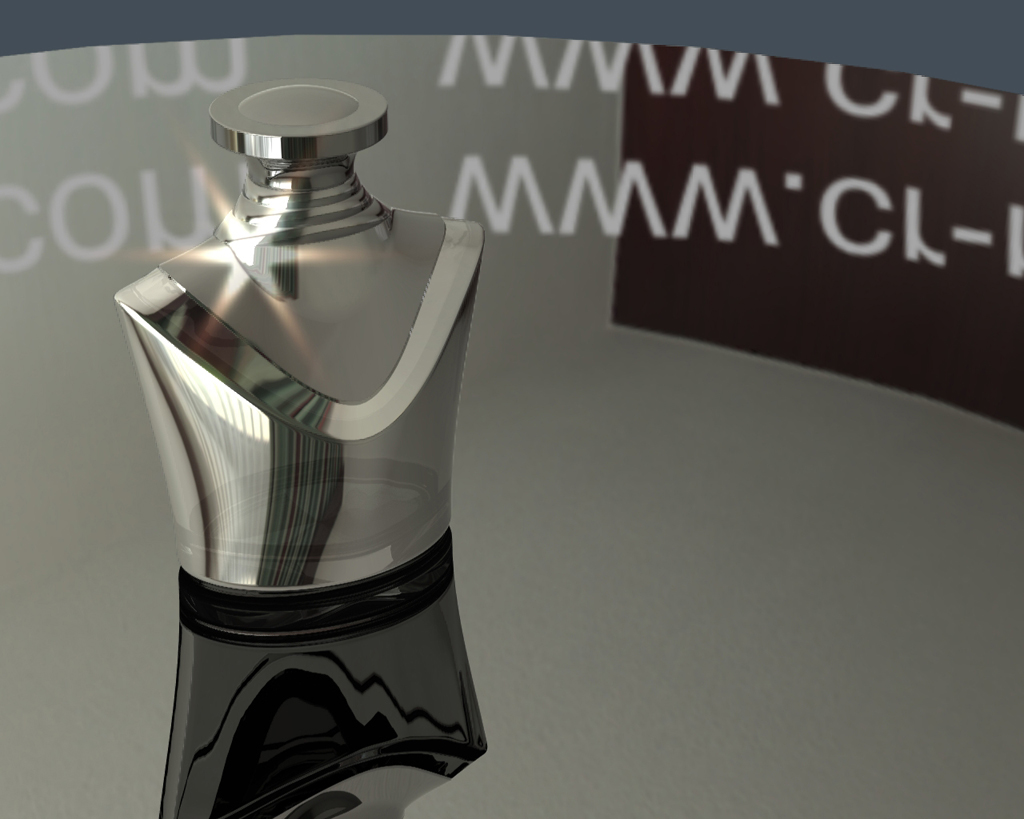

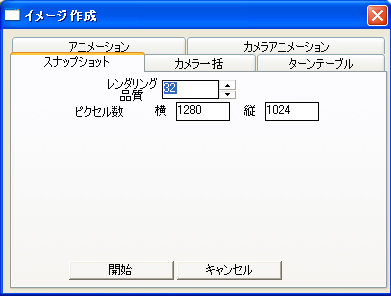

リアルタイムレイトレーシングの画面を、そのまま静止画としてのレイトレーシング画像として使いたい場合は、メニューの「機能」→「イメージ作成」の「スナップショット作成」タブから「レンダリング品質」と解像度を設定してイメージを出力できる（fig-5_1、5_2）。

次に家電製品を模したモデルで2.1で追加された「オブジェクトコピー機能」を確認したい。

コピーしたいオブジェクトをシーンツリーなどで選択し、メニューの「機能」→「オブジェクトのコピー」を選択すると「オブジェクトコピー」ダイアログが表示される（fig-6）。

選択しているオブジェクトに対して、位置や回転、スケールを指定してコピーできるため、プロダクトデザインのプレゼンテーションのイメージでよく用いる異なる角度の2ビューレンダリングのような構図が作成できる。

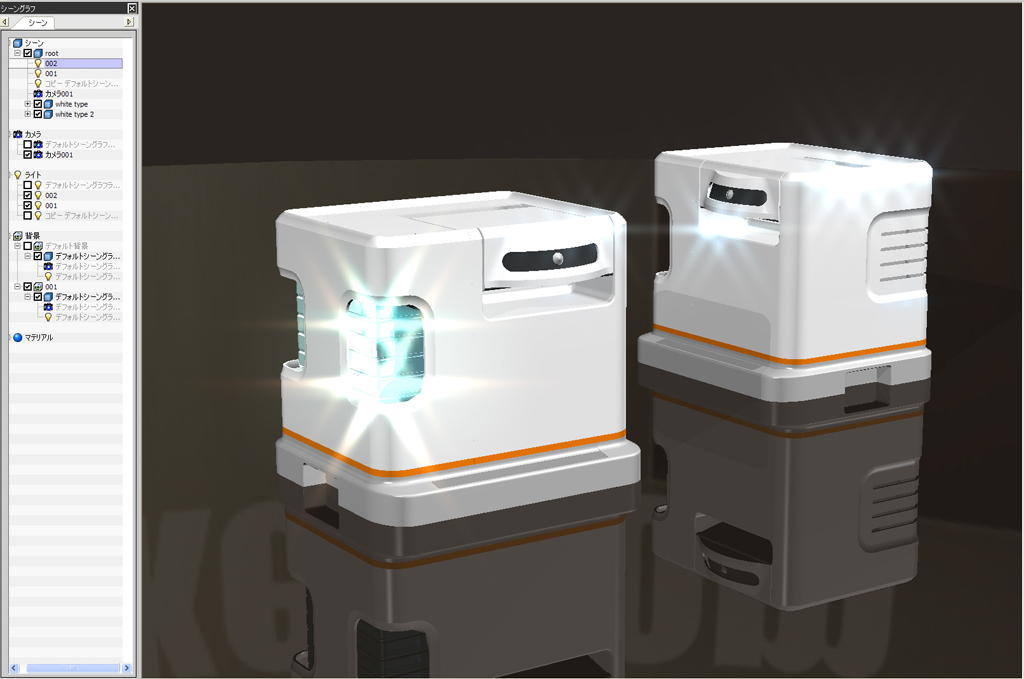

オブジェクトコピーし、レンダリングモードで「高機能レンダラ（シェーダ使用）」（fig-7）と、レンダリングモードで「レイトレーシング（シェーダ使用＋レイトレーシング）」の「スター効果」を確認した（fig-8）。

カメラマッチング機能を利用すると、デジカメなどで撮影した画像とnStyler2.1で作成したCGの合成ができる。Hayabusaのレビューでも用いたクルマのシルエットモデルを用いて確認したい。

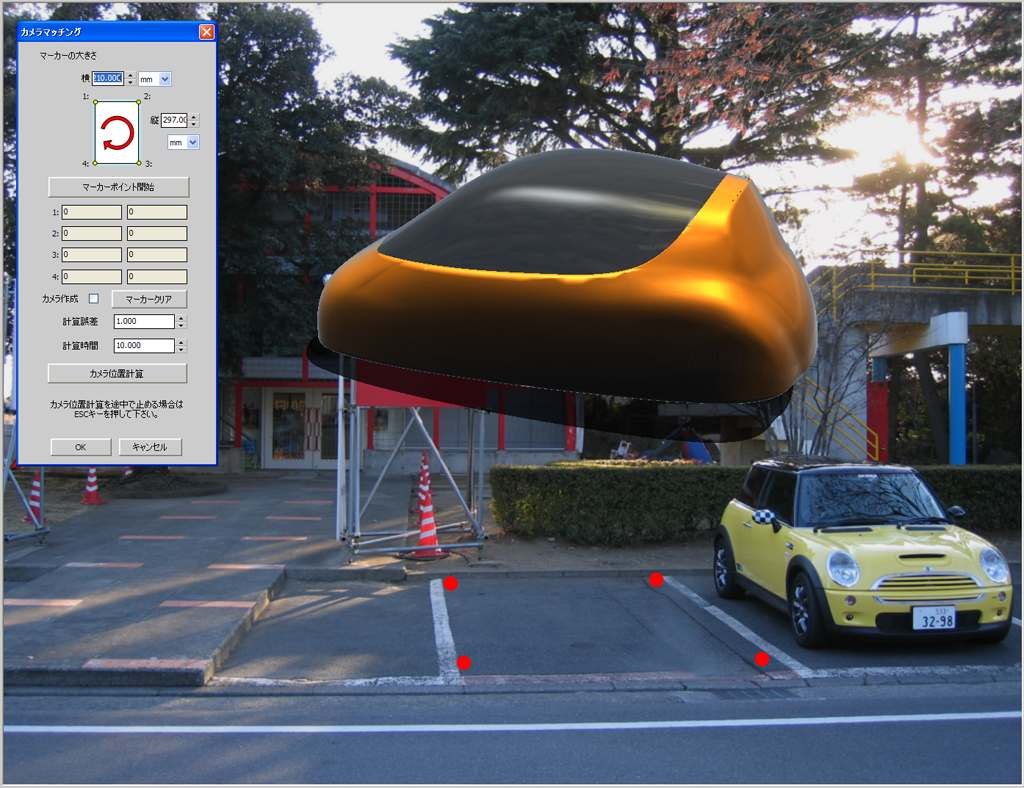

メニューの「機能」→「カメラマッチング」でダイアログが表示される（fig-9）。

このダイアログに必要な数値を入力してマーカーをポインティングしていくのであるが、うまくマッチングするには、条件として、
・撮影のカメラのレンズ垂直視野角が分かっていること
・2D画像の中にサイズ既知の長方形が撮影されていること

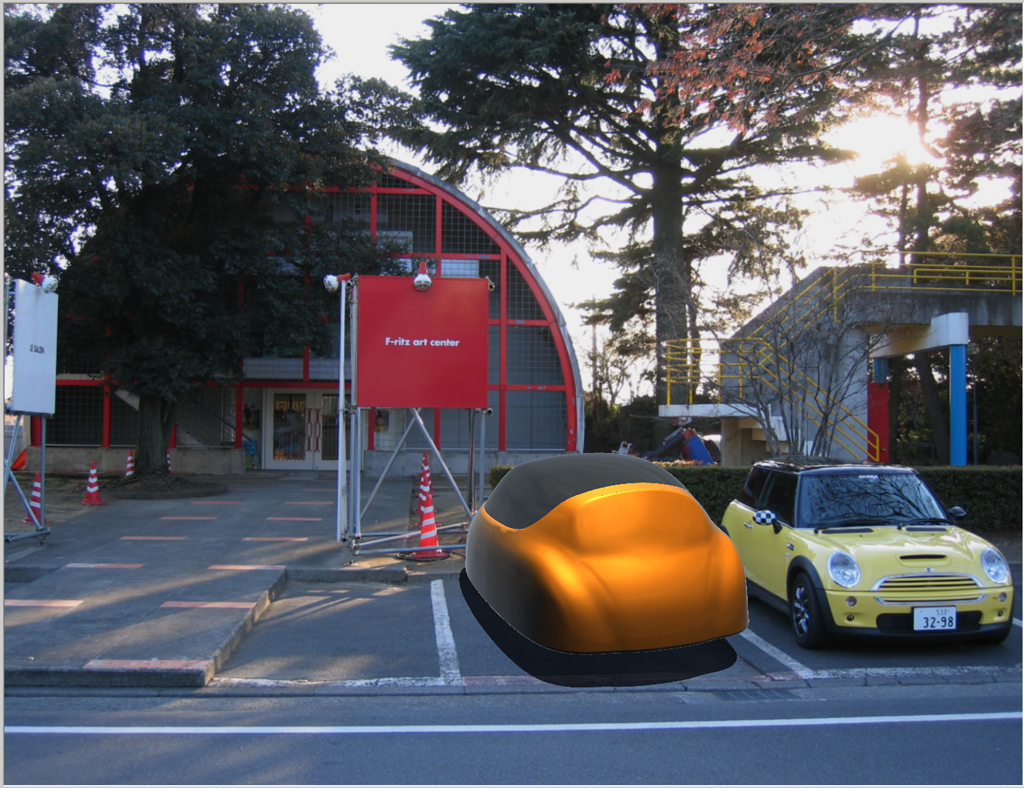

などが必要で、筆者の手持ちの画像と短時間の習得時間では、なかなかスムーズにいかなかったので、今回は後工程で調整した。デジカメの画像から光源位置が分かるような構図の場合、ライティングもや影の位置も重要になってくる（fig-10）。

同様に、メニューの「表示」→「ワイヤーフレーム表示」でデジカメの画像の上から網状に重ねる（fig-11）ことで、合成がしやすくなる（fig-12）。

HayabusaとnStylerでは、インターフェイスや各設定に微妙な「似て非なる」部分があり、両方を使うと混乱する面があるかもしれない。だが、詳細設定が可能なnStylerには、長い時間使い込むことで得られるであろう使い勝手や、ユーザーごとの背景HDRIの作成や入手、マテリアルライブラリーの作り込みで、リアルタイムレンダラーとしてプレゼンテーションの優れたツールになるであろうことは、充分垣間見られた。

カメラに例えると、Hayabusaがリアルタイムレンダラーの「コンパクトカメラ」、nStylerは「一眼レフ」という感じかもしれない。専門性の高い要求にも応えてくれる高機能を実感することができた。
