新連載の「魅惑のレンダリングワールド」では、毎回さまざまなレンダラーを用いて、そのクオリティや機能、操作性を探っていく。
より良いプレゼンテーションを行うために、さまざまなレンダラーに注目していこう。

手島彰
1967年生まれ。1989年筑波大学生産デザイン専攻卒。
スバルにて初代インプレッサのエクステリアデザインを手がけ、プラスにて商品企画・デザインなど製品開発全般に携わる。
Rhinocerosを用いて開発したMINILITE wheelで2005年のグッドデザイン賞受賞。2007年テシマデザインスタジオ設立。
http://www.teshima-design.com

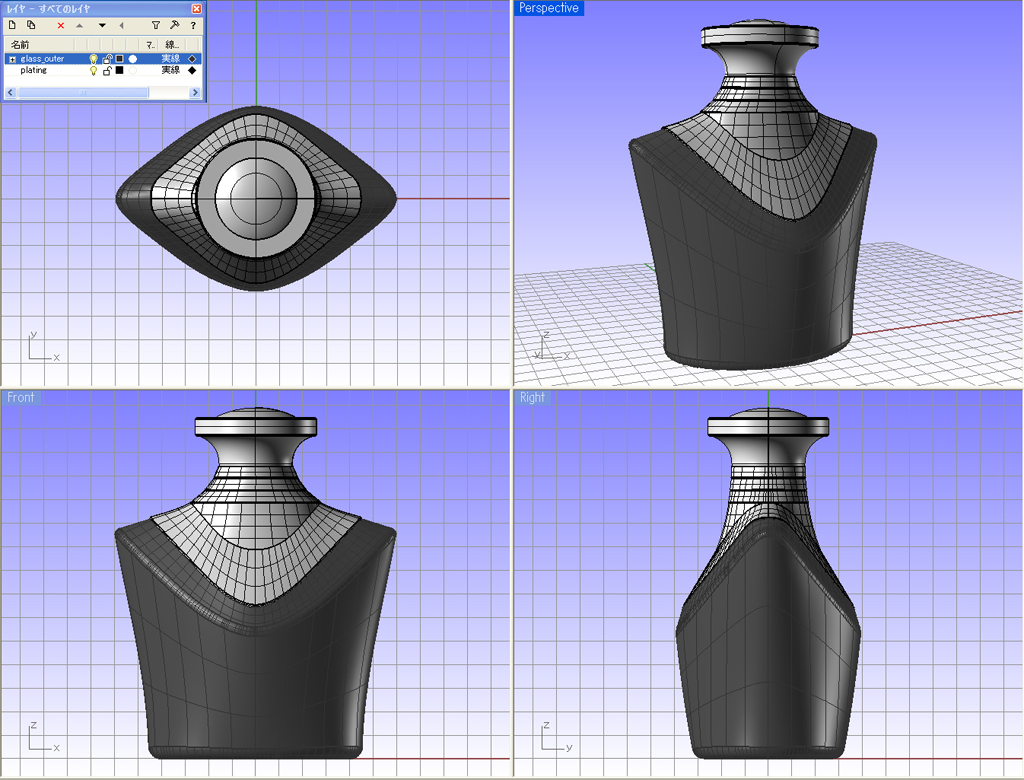

fig-1：Hayabusaモデラー（Rhinoceros4.0）の画面（クリックで拡大）

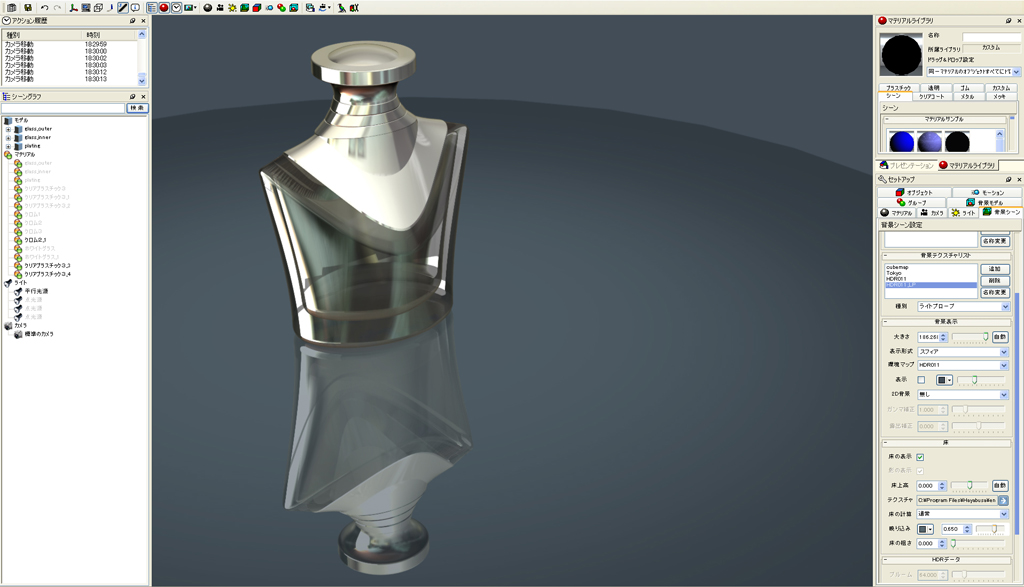

fig-2：Hayabusaレンダラーでの画面（クリックで拡大）

fig-3：ガラスのマテリアル設定の画面（クリックで拡大）

fig-4：Flamingoのレイトレーシングの画像（クリックで拡大）

fig-5：「デカールマッピング」の設定画面（クリックで拡大）

fig-6：「比較表示モード」の「4モデル」の設定画面（クリックで拡大）

fig-7：「4モデル」の別のカメラアングル画面（クリックで拡大）

fig-8：家電製品の「4モデル」画面（クリックで拡大）

fig-9：fig8の別のカメラアングル画面（クリックで拡大）

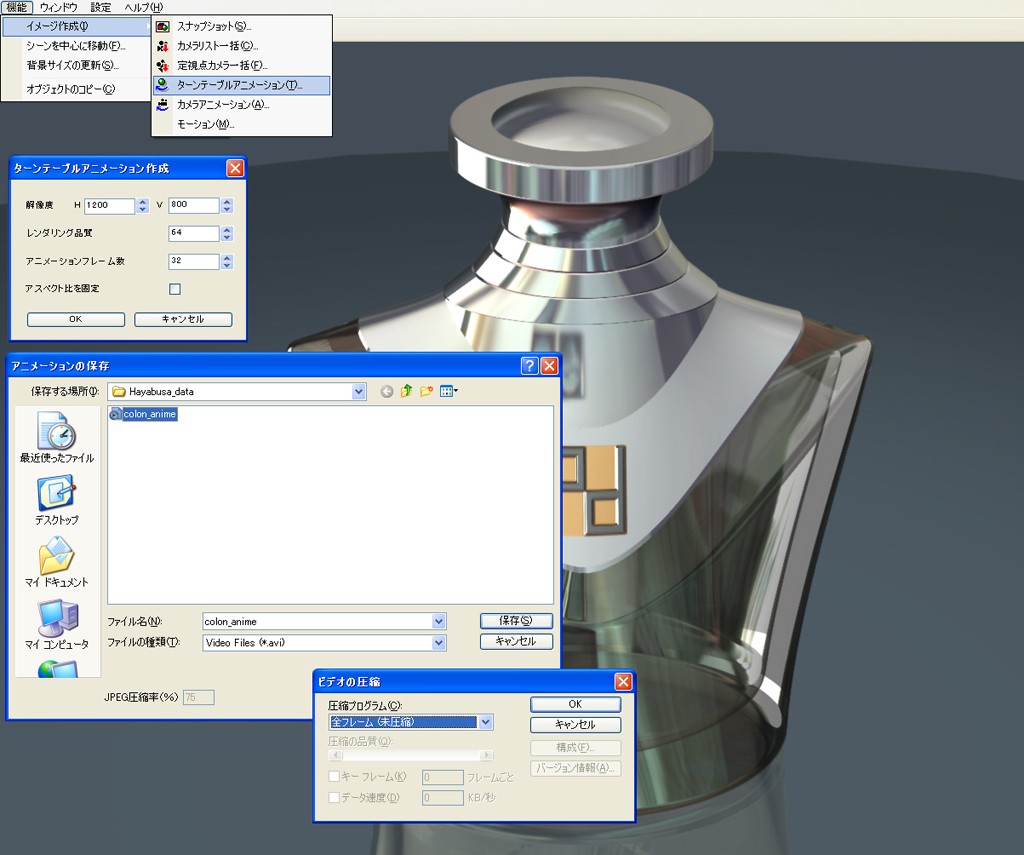

fig-10：「ターンテーブルアニメーション」の設定画面（クリックで拡大）

fig-11：「スナップショット」の作成設定画面（クリックで拡大）

fig-12：「スナップショット」で作成された画像（クリックで拡大）

今回は、前回のファーストインプレッションで気になっていたクローム（メッキ調）の質感、ガラスなどの透明材質の質感を確認するため、男性用化粧品のボトルを模した形状データを使ってレンダリングを検証してみる。

まず、HayabusaモデラーであるRhinoceros4.0上で、クロームとガラスのマテリアル設定を想定し、レイヤーを分けておく（fig-1）。

続いてHayabusaレンダラーを起動する。今回のように、背景を含んだシーンではなく単品のイメージとなる小物の場合は、「背景表示」の「2D背景」を「無し」にして、「床」の映り込みやマテリアルの反射のみに背景画像の反射を活用すると調整も簡素化できる（fig-2）。

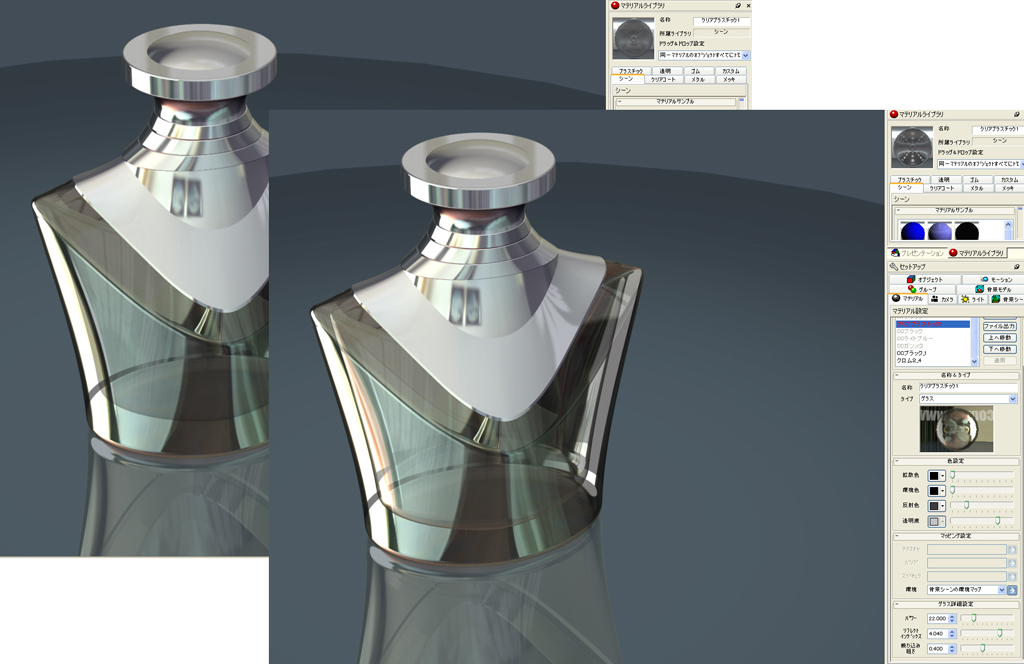

気になるガラスのマテリアル設定では、本体の「色設定」で「拡散色」「環境色」「反射色」「透明度」を調整し「マッピング設定」の「環境」で「背景シーンの環境マップ」を映り込ませる。また、必要に応じてガラスの外側のサーフェスと内側のサーフェスとで、透明度を変えるとリアリティが増す（fig-3）。

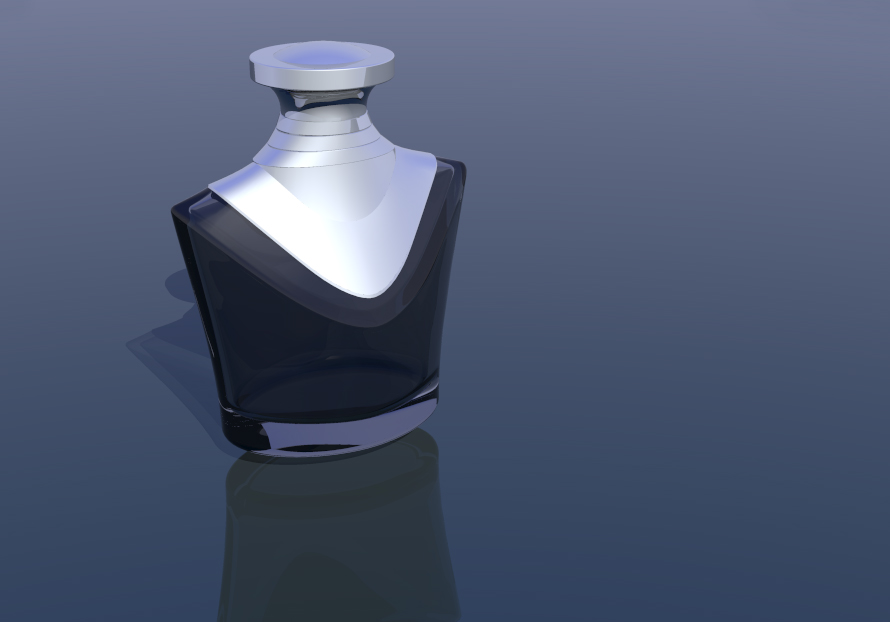

筆者が通常用いている「Flamingo」によるレイトレーシングの場合では、光沢物や透明材質を思い通りに描くには、背景や光源などの環境設定において、実際のスタジオ撮影に近いノウハウが要求される。ガラスなどの透明物では、Hayabusaレンダラーよりも奥行きを感じるクリアさを表現できるが、金属光沢は環境条件に影響されやすい。ここでは、筆者は光の反射のコントロールが難しいクローム部分の設定を、金属マテリアルからではなく、シルバーメタリックの塗装を選んで「それっぽく」見せている（fig-4）。

Hayabusaでは、ロゴマークやグラフィックスを配置できる「デカールマッピング」もリアルタイムでレンダリングできる。今回はサンプルとして、「pdweb.jp」の「pd」ロゴを凸文字で表現してみた。「マテリアル設定」内の「マッピング設定」で、「テクスチャ」としてカラーのロゴマークを配置し、「バンプ」としてモノクロのロゴを配置する。バンプを凸として表現する場合は「バンプスケール」を「-」の値にする。もちろん、この凸部分もリアルタイムにレンダリング表現される（fig-5）。

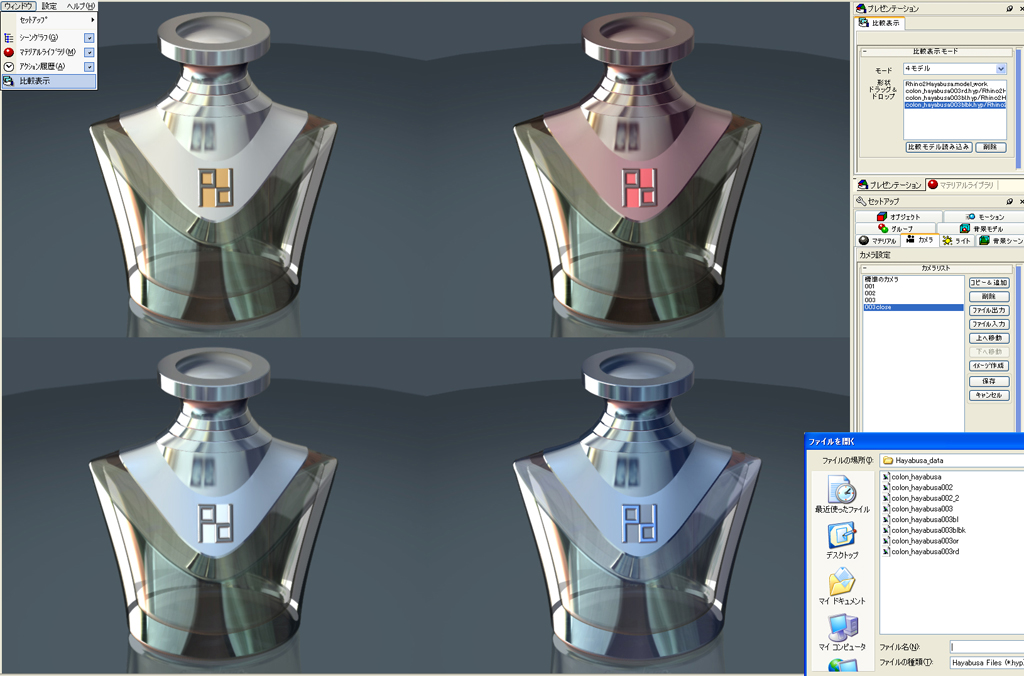

Hayabusaではプレゼンテーションや開発途中の比較検討用に、同時に4画面表示することができる。「プレゼンテーション」の「比較表示モード」の「モード」から「4モデル」を選び、あらかじめマテリアル設定された比較モデルを順に読み込む（fig-6）。

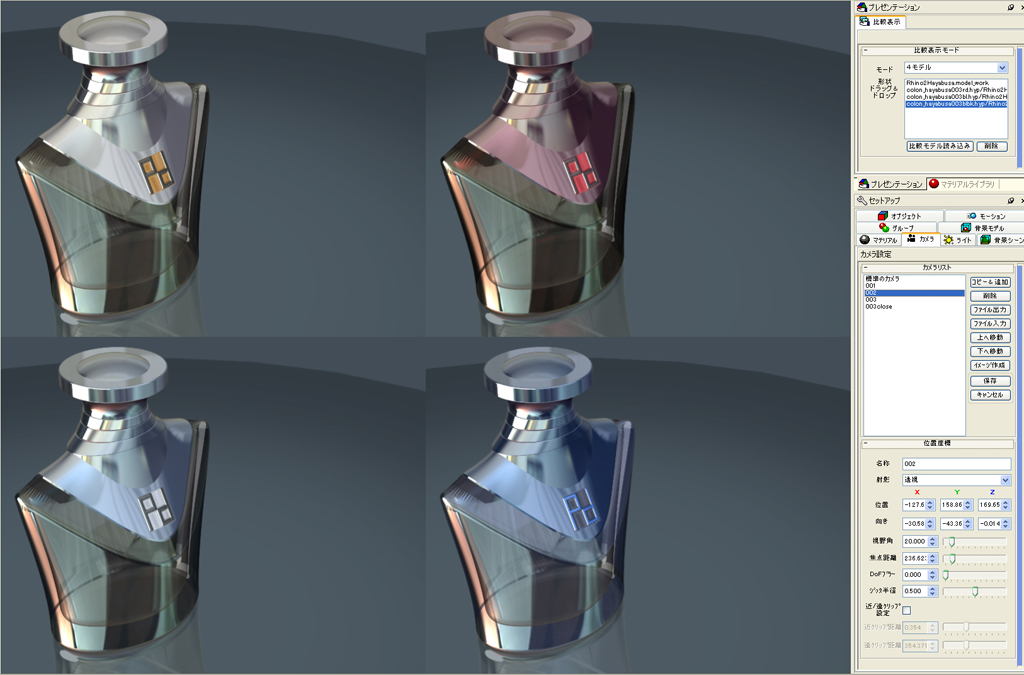

「比較表示モード」では、環境条件を維持したまま4画面同時にカメラ変更できる。もちろん、それぞれのマテリアルの違いをリアルタイムにレンダリングしている（fig-7）。

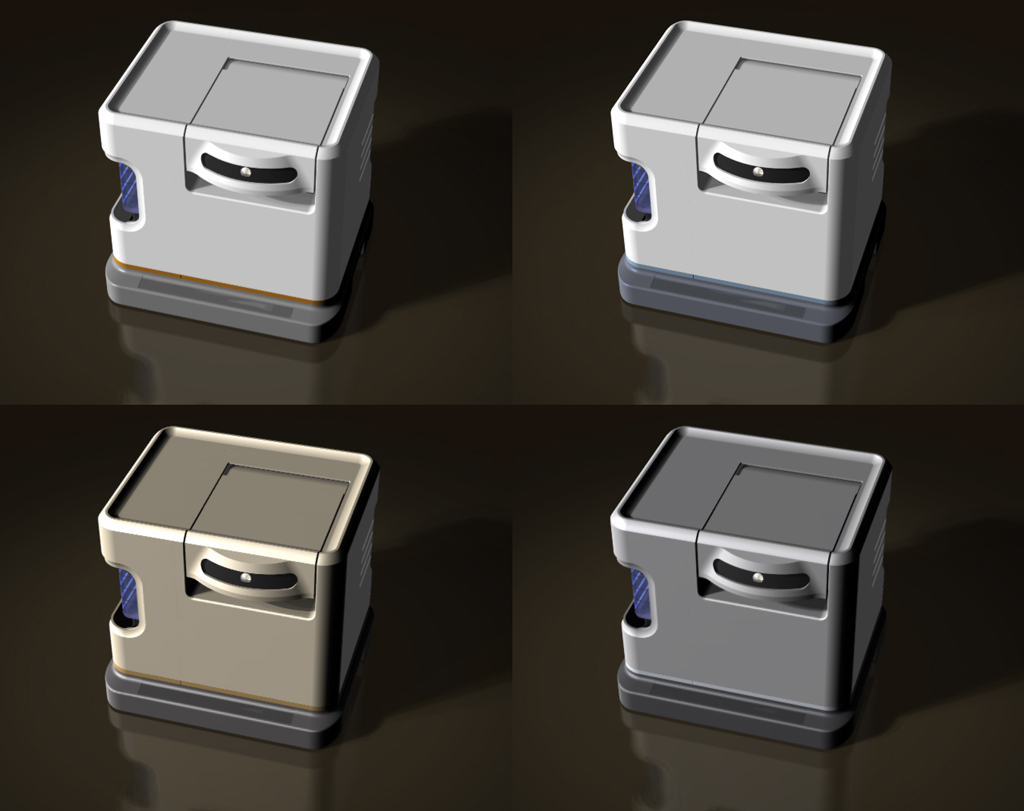

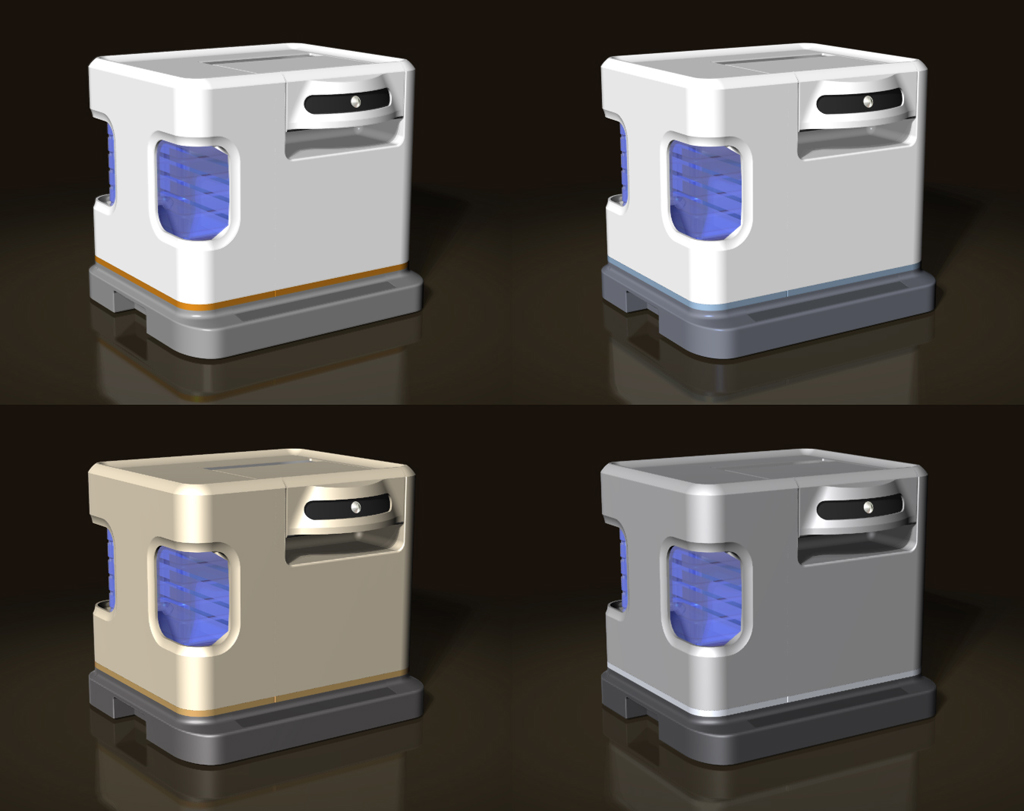

「4モデル」を、家電製品を模した別のモデルで試してみる。プラスチックの本体、水を入れるクリアなボトル、金属のノズルなど、さまざまなマテリアルが混在する製品のカラーバリエーションの比較をしてみた。かすかに床に反射する製品の像も、ソフトシャドウも、リアルタイムでレンダリングされる（fig-8、9）。

アニメーションも、製品デザインのプレゼンテーションに適したターンテーブルに特化して考えれば、コマごとに計算されるレイトレーシングに比べ、計算時間も短くて済む。「ターンテーブルアニメーション」の設定画面を見れば分かるように、設定も容易である（fig-10）。

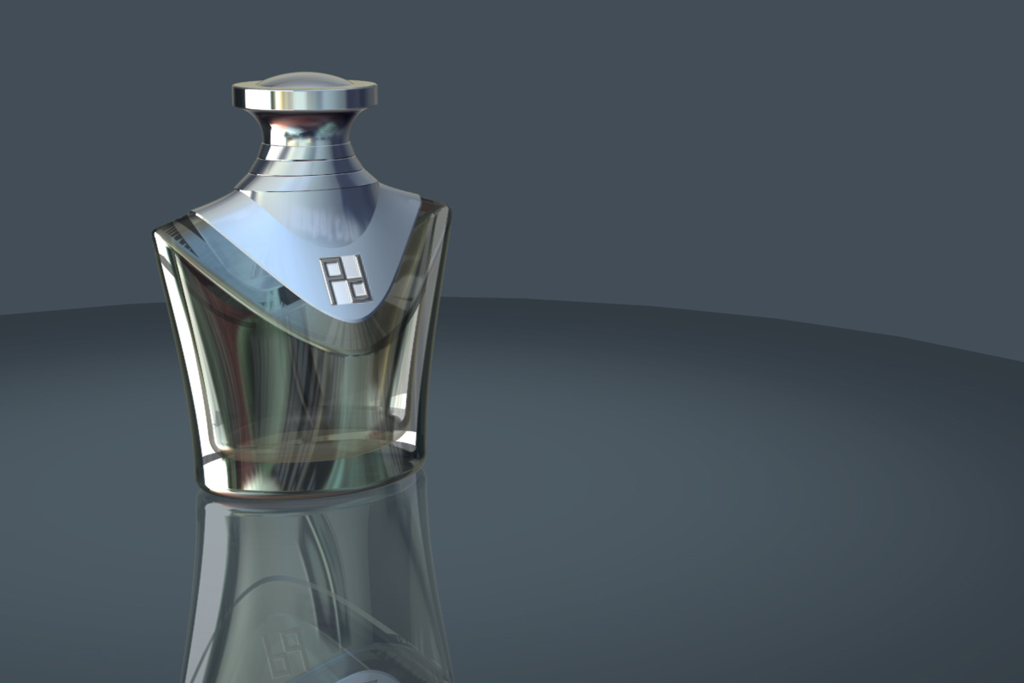

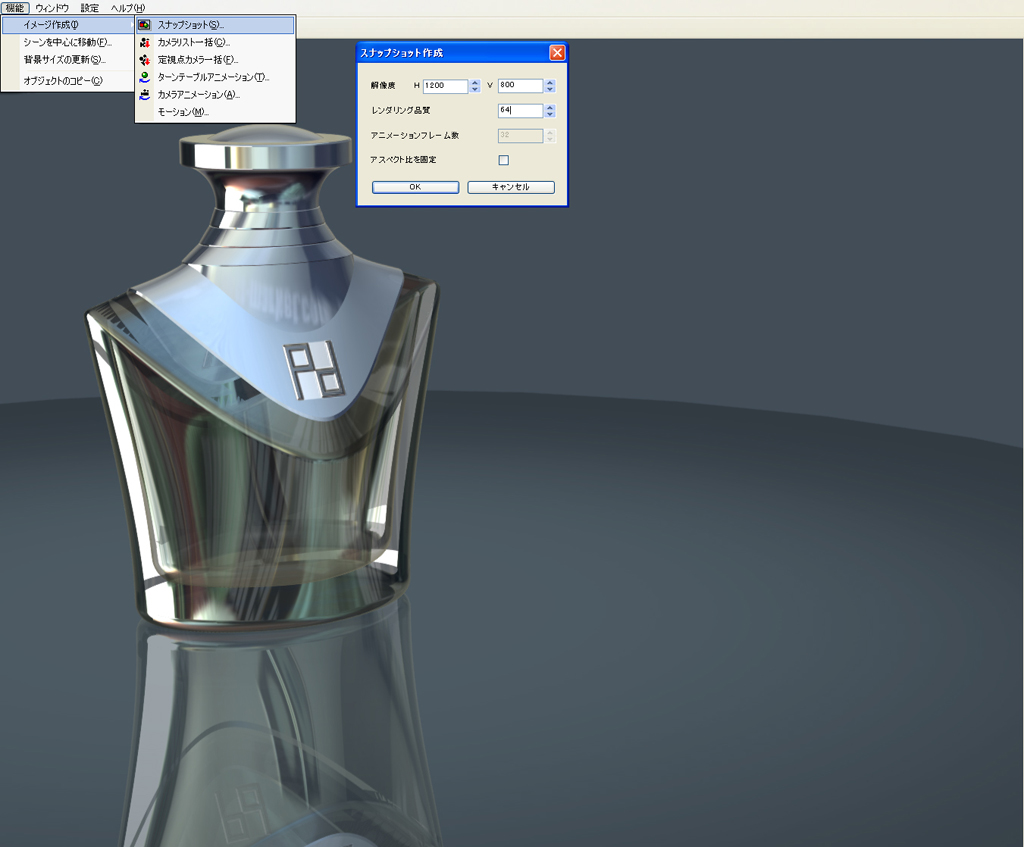

レイトレーシングなどの通常のレンダラーであれば計算後の最終地点となるはずの画像が、リアルタイムレンダラーでは途中の1コマとなる「スナップショット」。開発の途中経過の記録や、簡単なプレゼンテーションのためのレンダリングであれば、リアルタイムレンダラーのこの「スナップショット」でも、十分活用できる。筆者としては、Hayabusaを日常業務に取り入れた場合、おそらく一番活用する機能となるのではないだろうか（fig-11、12）。

今回のHayabusaのレンダリング評価は、筆者が日常使用しているプラグインのレンダラー「Flamingo」と比較をさせていただいた。通常、プレゼンテーションに用いる静止画レンダリングの作成は、レンダラーのデザイン対象物の表面材質の設定作業の修得に加え、光源の種類や数、配置、影の設定など現実のスタジオ撮影並の照明に対する知識も要求される場合が多い。レンダリング計算の実行をしながら、その条件での確認を繰り返し、最終レンダリングの計算時間が加わることになる。

今回テストしたリアルタイムレンダラー「Hayabusa」では、照明などの環境条件やメッキなどの光沢条件が、ほぼ初期設定のままで一定レベルのレンダリングが作成できる。CGアーティストや、プレゼンテーションの専任オペレーターのような専門的な技術や経験がなくとも、モデラーからデータ移行直後の早期の段階から確認できるのである。早期に、そしてリアルタイムにマテリアル確認ができることで、その浮いた時間分を肝心なデザインのモデリング時間にあてるという理想を垣間見ることができた。

だが、それとは引き換えに、高機能なレイトレーシングを駆使する人にとっては、その容易に得られる表現以上のリアルな静止画レンダリングを求めても、現時点では期待できない。途中の検証やプレゼンテーションに用いる「リアルタイムレンダラー」と、最終イメージのための、よりリアルな静止画のための使い慣れた「レンダラー」との効率的な使い分けが、業務の省力化とプレゼンテーション効果の相乗効果をもたらすということのようである。

より一層の向上のために、開発予定といわれている「Hayabusaで設定したマテリアルや環境を、そのまま継承してレイトレースによるレンダリングを実現する」機能強化の早期実現に期待したい。
