新連載の「魅惑のレンダリングワールド」では、毎回さまざまなレンダラーを用いて、そのクオリティや機能、操作性を探っていく。
より良いプレゼンテーションを行うために、さまざまなレンダラーに注目していこう。

手島彰
1967年生まれ。1989年筑波大学生産デザイン専攻卒。
スバルにて初代インプレッサのエクステリアデザインを手がけ、プラスにて商品企画・デザインなど製品開発全般に携わる。
Rhinocerosを用いて開発したMINILITE wheelで2005年のグッドデザイン賞受賞。2007年テシマデザインスタジオ設立。
http://www.teshima-design.com

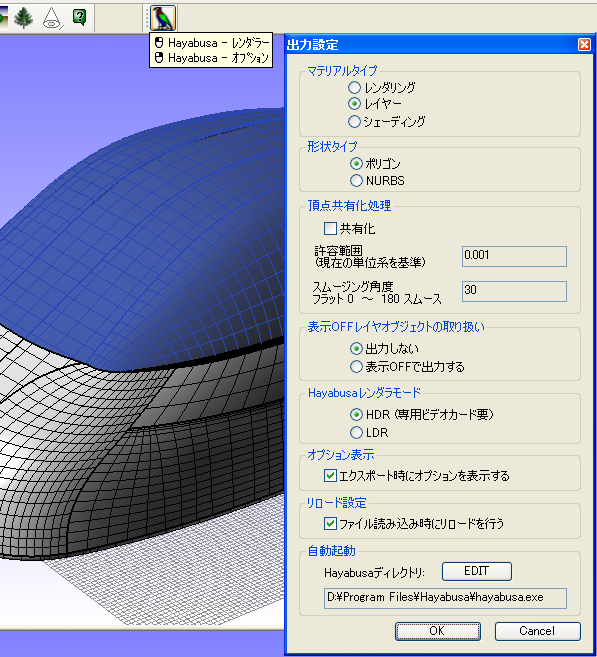

fig-1：馴染みのRhinoceros4.0が、Hayabusaモデラーとなる。馴染みの画面との違いはツールバー内の「Hayabusa」アイコン。アイコンを右クリックすると「出力設定」ダイアログが表示される(クリックで拡大)

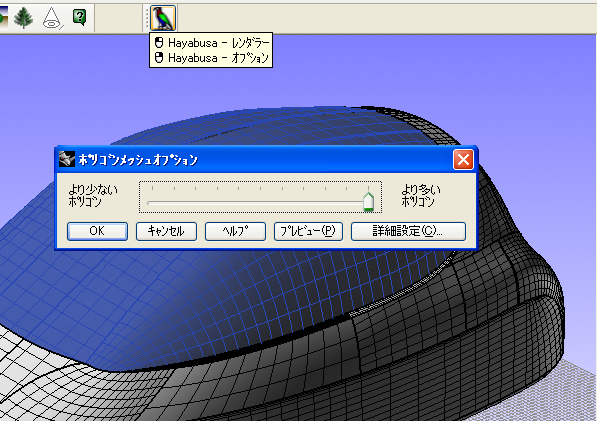

fig-2：Hayabusaモデラー画面の「Hayabusa」アイコンを左クリックすると、Hayabusaレンダラーが起動する。「ポリゴンメッシュオプションで、ポリゴンの多さを指定し、データがエクスポートされると、そのままHayabusaレンダラーの画面が前面にくる(クリックで拡大)

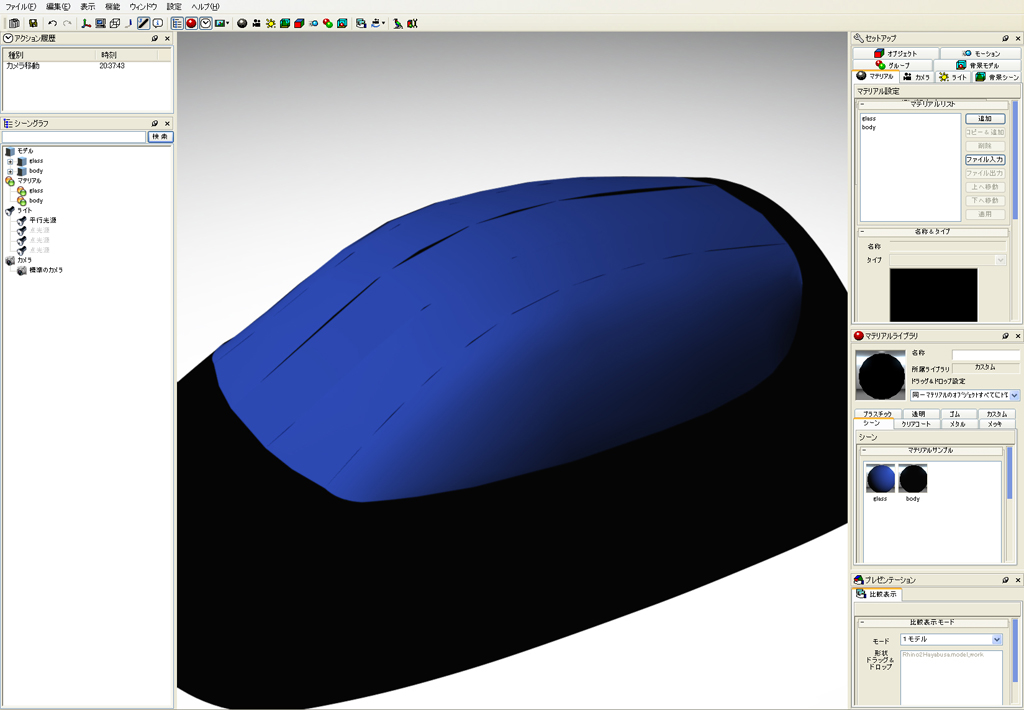

fig-3：Hayabusaレンダラーの初期画面。「出力設定」で、マテリアルタイプが「レイヤー」だったために、レンダラーでの表示はレイヤーカラーとなっている(クリックで拡大)）

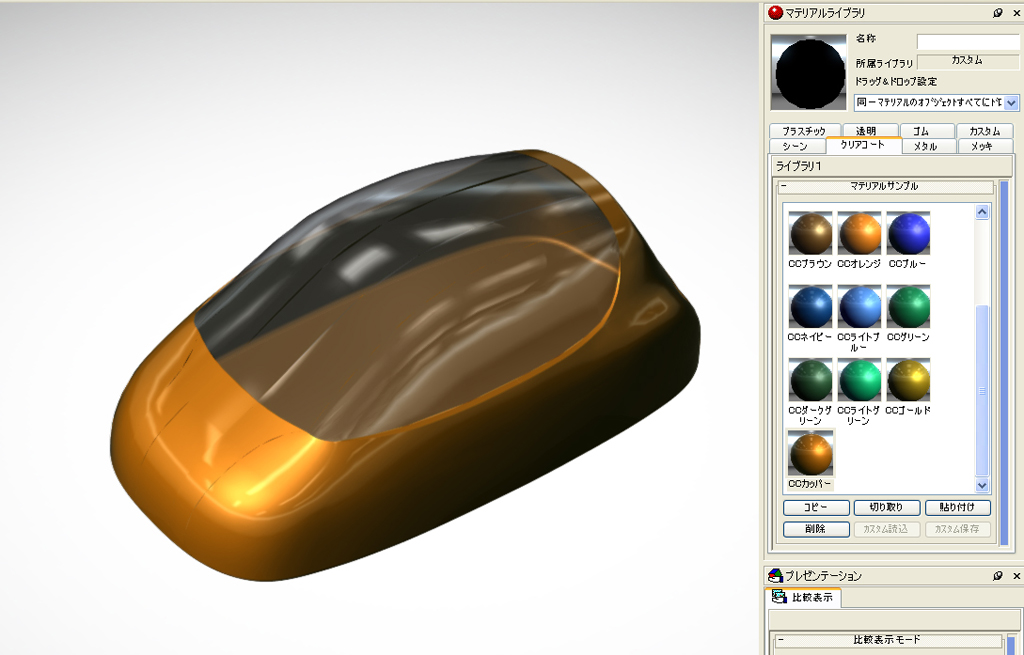

fig-4：「マテリアルライブラリー」からドラッグ＆ドロップ設定で、透明部分を透明・タグから「クリアプラスチック3」、ボディをクリアコート・タグから「CCカッパー」をドロップしてみる(クリックで拡大)

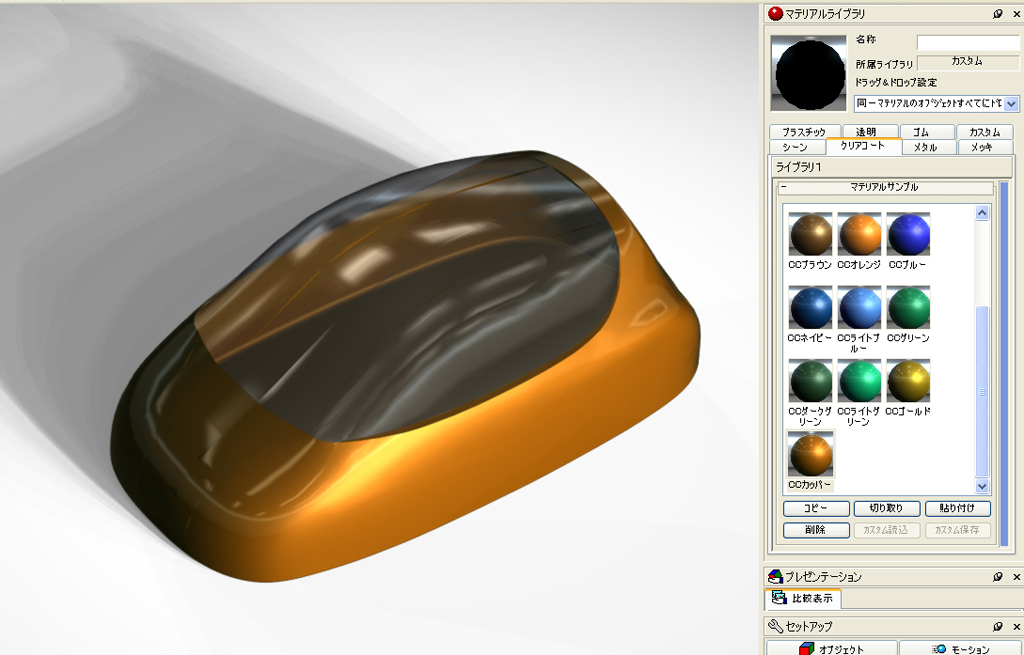

fig-5：メニューの「表示」「影表示」で影をつけ、Ctlキーを押して左ドラッグで光源の角度を変えてみる。「環境光設定」項目で影の濃さや、ソフトシャドウの調整もリアルタイムで確認できる(クリックで拡大)

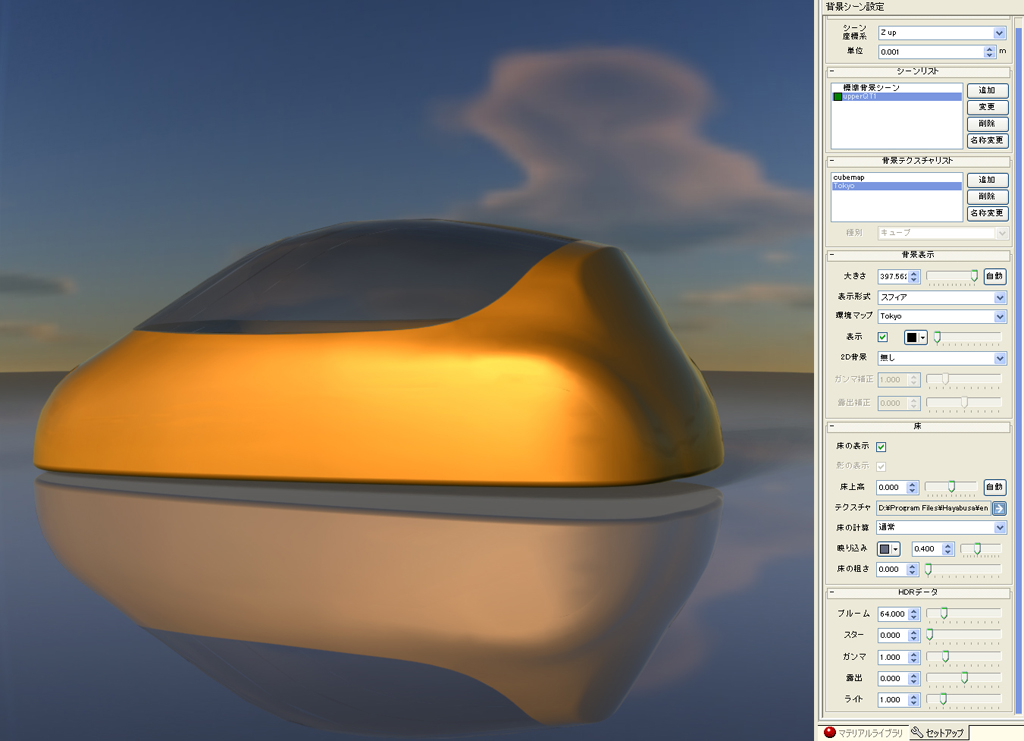

fig-6：「背景テクスチャリスト」に「Tokyo」を追加し、「背景表示」の「環境マップ」で「Tokyo」を選択する。「床」の「映り込み」をグレーにしスライダーで「0.40」の値にし、水をはったようにしてみる。カメラアングル、夕陽の背景に合わせて光源の角度も再調整してみると、“それらしい”イメージが簡単に作成できる(クリックで拡大)

「Hayabusa」と聞いて、まだ耳慣れない方も多いかもしれない。HayabusaはRhinocerosでお馴染みのアプリクラフトから2008年1月21日に発売された、3次元モデリングソフトRhinocerosとリアルタイムレンダラーnStyler（エヌテクノロジー社）を一体化した、リアルタイムレンダリングソリューション・ソフトである。

Rhinocerosは、デザイナーにとってすでに身近な存在であるが、nStylerをはじめとするリアルタイムレンダラーはまだまだ身近とは言い難く、大手企業のデザイン部門や大きなデザイン事務所はともかく、フリーランスのデザイナーや学生には縁遠い存在であった。その例にもれず、筆者自身も、プレゼンテーションに限らず日常のモデリング検証などにも有用なリアルタイムレンダラーに魅力を感じており、nStylerの廉価版を待ち望んでいた1人である。

Hayabusaの価格はRhinocerosとnStylerを合わせた価格の半分以下（ただしRhinocerosからのアップグレードはできない）ということもあり、1デザイナーとしてはモデリングソフトとリアルタイムレンダラーを一体化させた恩恵を実感できるかが一番の関心となる。

実際にHayabusaを起動してみる。まずは、Hayabusaモデラーを起動。とは言っても、Rhinoceros4.0そのものであるため、日頃使用している筆者にとっては拍子抜けの感がある。馴染みの画面との違いはツールバー内の「Hayabusa」アイコン。アイコンを右クリックすると「出力設定」ダイアログが表示され、左クリックをするとHayabusaレンダラーが起動する（fig-1、2、3）。

つまり、RhinocerosユーザーにとってのHayabusaは、日頃馴染んだモデラーをそのままにリアルタイムレンダラーを安価に入手するということであり、非Rhinocerosユーザーにとっては、リアルタイムレンダラーを入手する延長でRhinoceros4.0をフルに入手できることになる。元来Rhinocerosは、他の3D CADやモデリングソフトとのデータの入出力に優れているため、日頃使い慣れた他のソフトとHayabusaとのデータの仲介役として機能するという解釈である。

今回テストサンプルとしてクルマのシルエットモデルで試用してみた。初めての使用で[Quick Start]を読みながら作業を進めたが、マテリアルの設定と背景やシャドウの設定を経て、“それっぽい”シーンがわずか十数分で作成できた（fig-4、5、6）。

実際に使ってみての最初の印象だが、レンダラーの部分はnStylerのインターフェイスがそのままなので、その操作感に慣れる必要がある。Hayabusaというソフトでひと括りになったのであるから、モデラーとレンダラーの間でのアイコンなどのグラフィックスの共通性や、オプション設定の仕方などの一貫性はほしいところである。ましてソフトの位置づけからアップルに慣れ親しんだユーザーも多く、そして他の3次元CADを日常使用している方も多くいると思われるので、せめてレンダラーの部分でも、より直感的なインターフェイスになると嬉しい。

また、その手軽さゆえに、レンダリングの品質はHDRIに左右されることが実感できた。対象が工業デザインにある程度特化されたのであれば、初期設定のシーンを屋外（欧州の石畳、東京の街中、草原など）、屋内（白ホリのスタジオ、フローリングのインテリア、オフィス、机上など）のいくつかの基本パターンがあると、デザイナーの「確認」「検討」の日常ツールとして、魅力が増すはずである。マテリアルにおいても、ガラスやクリアプラスチックの透明マテリアルの素材感向上や、木目マテリアルの追加など同様である。

他にもレンダラーで確認してからのモデリングの編集の使い勝手や、デカールマッピングの設定、背景などのシーンやカメラ設定など、実際の日常業務でもう少し使い込んでみないと、特徴であるモデラーとレンダラーの往復の省力化によるメリットを声高には述べられないが、Rhinoceros4.0とnStylerの機能を合わせたソフトが、導入しやすい価格で登場した点については、素直に歓迎すべきことであろう。

今回はHayabusaの成り立ちと特徴、ファーストインプレッションにとどまった。次回は、他にいくつかのサンプルモデルを用意し、さまざまな機能について、デザイナーからの視点で実際の使用感を紹介したいと思う。
