上坂憲司
樹脂加工、製品設計、試作製作など、モノ作り全般を現場を通して経験した後、ティーエスデザインにて家電、医療機器、生活雑貨、玩具、什器などのデザインを手掛ける。2009年OUTSTYLE設立。
info@outstyle.jp
*
* 3D CADお役立ちTIPS
第25回:ラムネボトルの作成 4




ボトルの凹み部分までできたので、今回は全体のフィレットを紹介していこう。


*

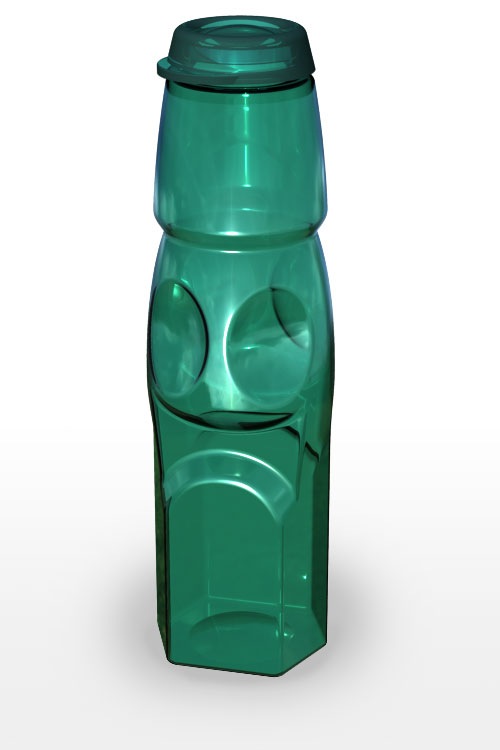

お菓子の「ラムネ」のボトルモデリングの4回目となる。今回はラムネボトルの各エッジにフィレットを作っていこう。特に中間部のエッジのなじませ方がポイントとなる。
*
*

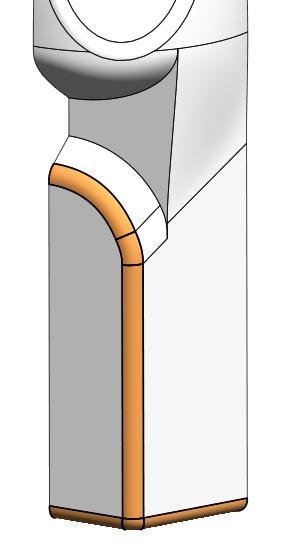

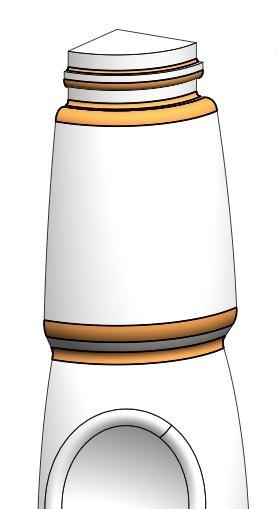

1-1.まず上下部に2曲面のフィレットを作成する(クリックで拡大)

*
* Photo
*

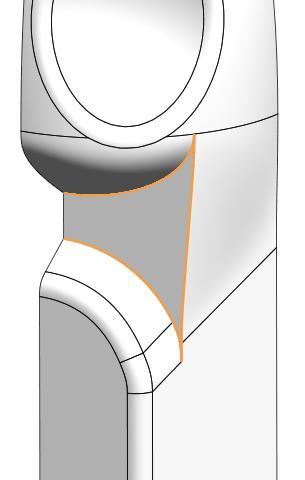

1-2.(クリックで拡大)
*
* Photo
*

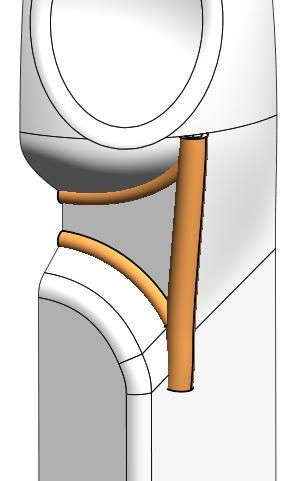

2-1.次に中間部エッジにパイプ曲面を作成する(クリックで拡大)
*
*
2-2.(クリックで拡大)
*
*

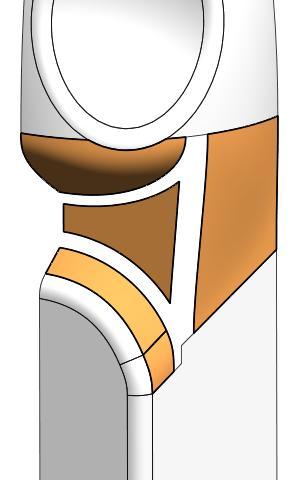

3.トリムする(クリックで拡大)
*
*

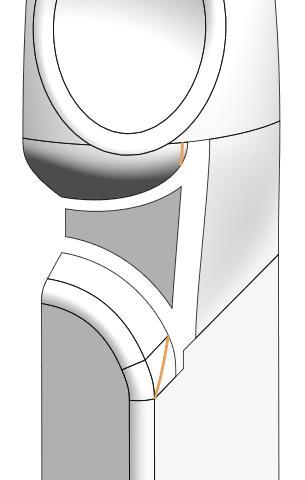

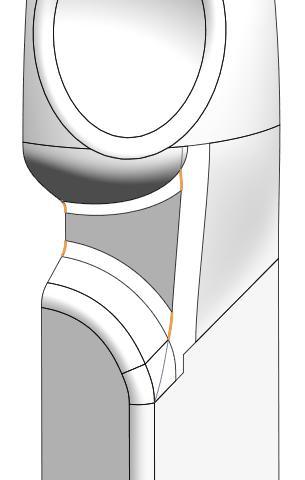

4-1.トリム面に補助曲線を作成してからブレンド曲線を作成する(クリックで拡大)

*
*
4-2.(クリックで拡大)
*
*
5-1.サポート曲面を作成した後、ロフト面を作成する(クリックで拡大)。
*
*
5-2.(クリックで拡大)
*
*

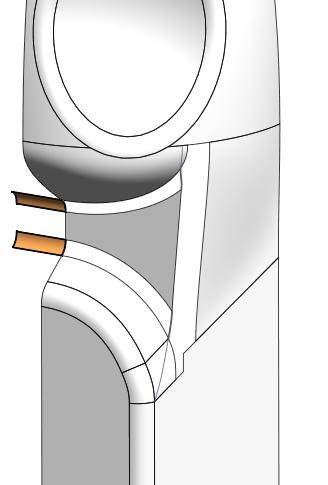

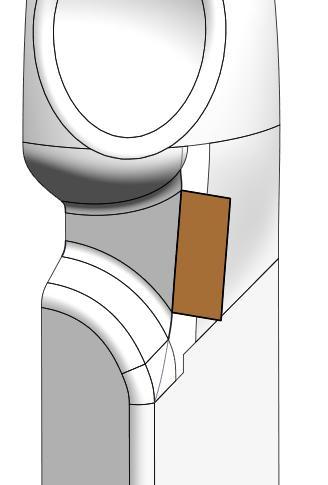

6.右側に補助曲線を作成するため押し出し面を作成する(クリックで拡大)
*
*

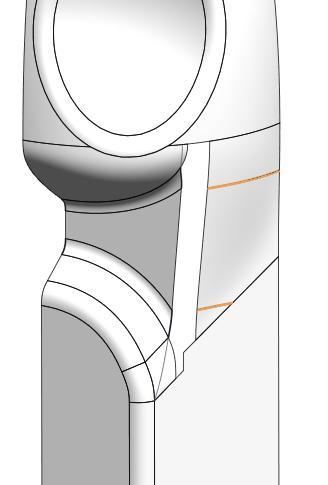

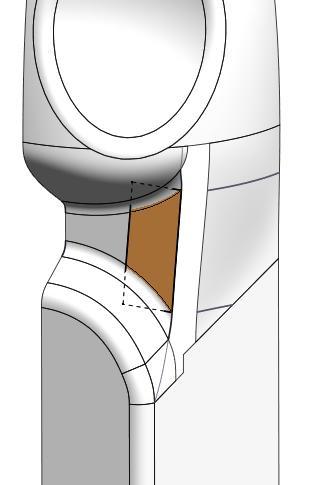

7-1.押し出し面のエッジをトリム面に投影する(クリックで拡大)

*
*
7-2.(クリックで拡大)
*
*
8.6で作成した押し出し面とは反対方向に同じ押し出し面を作成する(クリックで拡大)
*
*

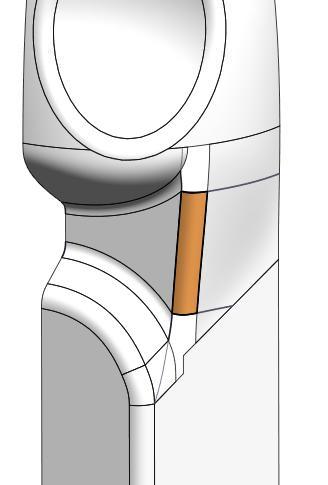

9-1.ブレンド曲線を作成した後、ロフト面を作成する(クリックで拡大)

*
*
9-2.(クリックで拡大)
*
*

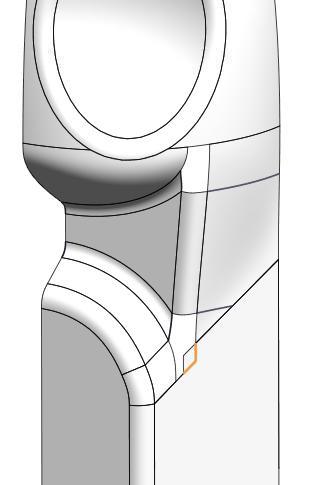

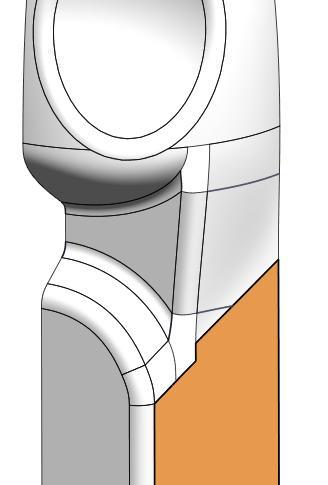

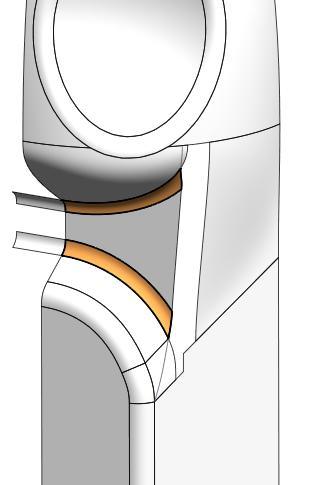

10.9のロフト面上下側にフィルサーフェスを作成するため、曲面をトリムする(クリックで拡大)
*
*
10-2.(クリックで拡大)
*
*

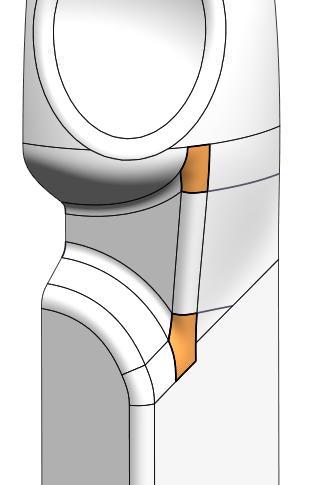

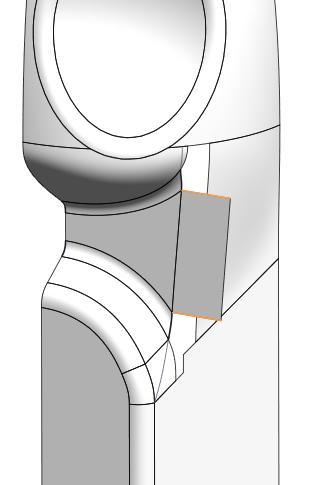

11.フィルサーフェスを作成する(クリックで拡大)
*
*

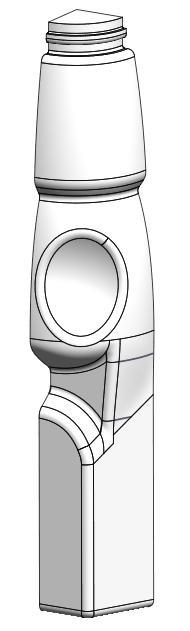

12.次回はボトルの仕上げとフタを作成していく(クリックで拡大)
*

*

*


-
