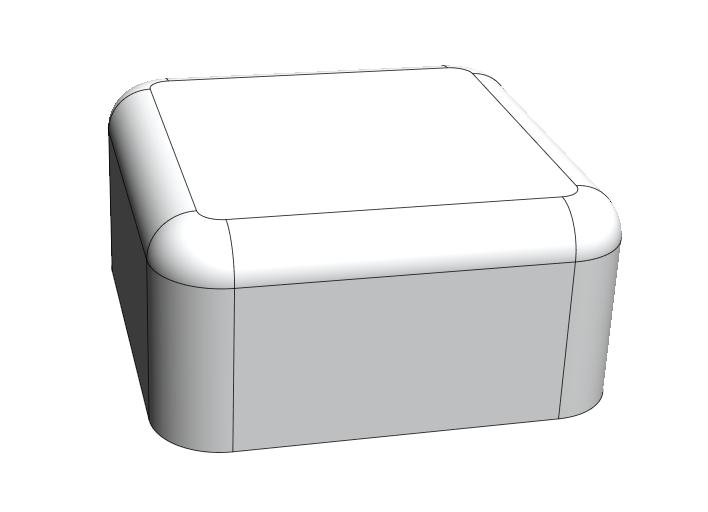

1-1.最最初に接線連続でフィレットを作成してみる。フィレットの始まり部分が凹んだように見える(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2009/0911_capture_2_s.jpg)
![*](../headerImg/dot.gif)

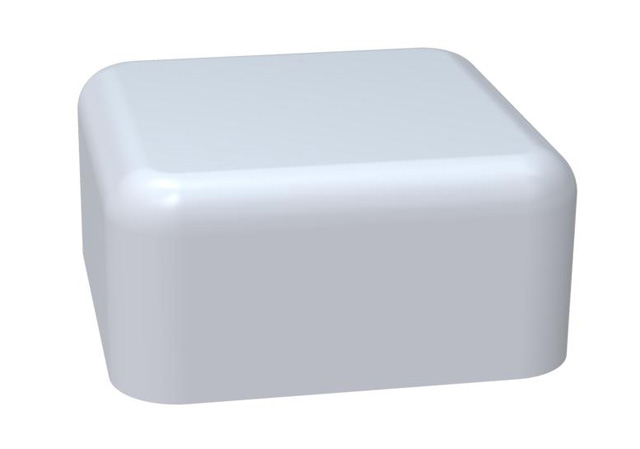

1-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2009/0911_capture_3_s.jpg)
![*](../headerImg/dot.gif)

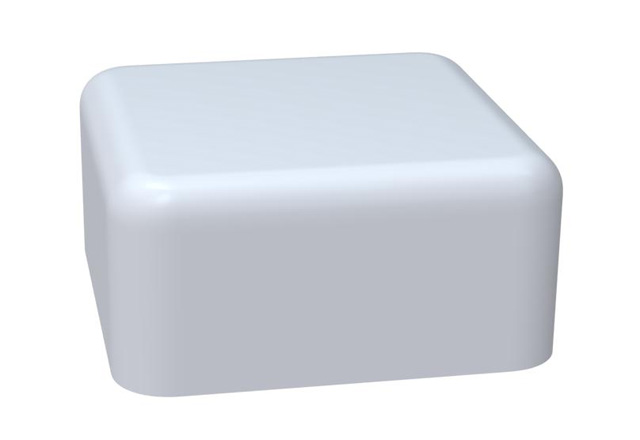

2.次に曲率連続でフィレットを作成してみる。先ほどのような凹みはなくなった(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2009/0911_capture_4_s.jpg)
![*](../headerImg/dot.gif)

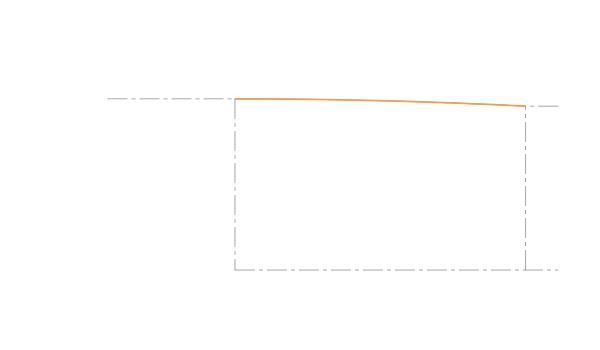

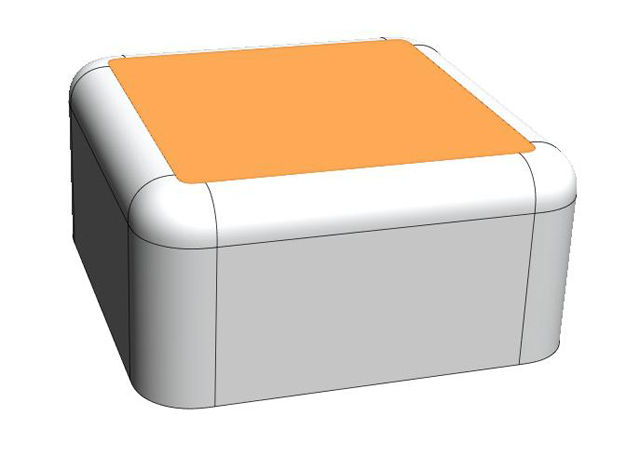

3-1.次に天面を微小曲率の曲面に置き換える。今回は回転曲面を天面とするので、まず断面曲線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/0911_capture_5_s.jpg)
![*](../headerImg/dot.gif)

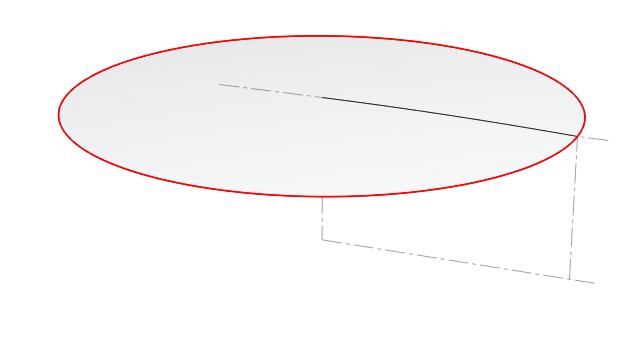

3-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/0911_capture_6_s.jpg)
![*](../headerImg/dot.gif)
4.回転曲面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2009/0911_capture_7_s.jpg)
![*](../headerImg/dot.gif)

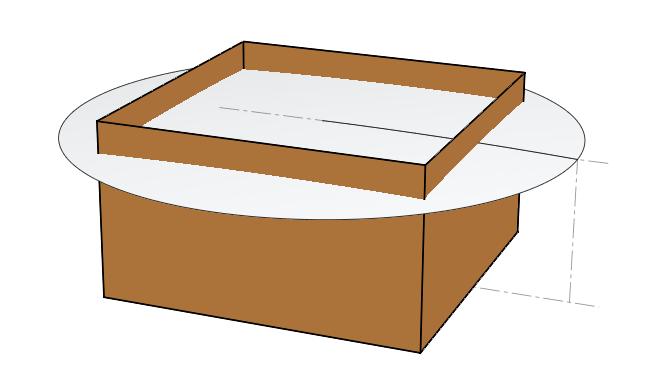

5.ブロック形状の立ち面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/0911_capture_8_s.jpg)
![*](../headerImg/dot.gif)

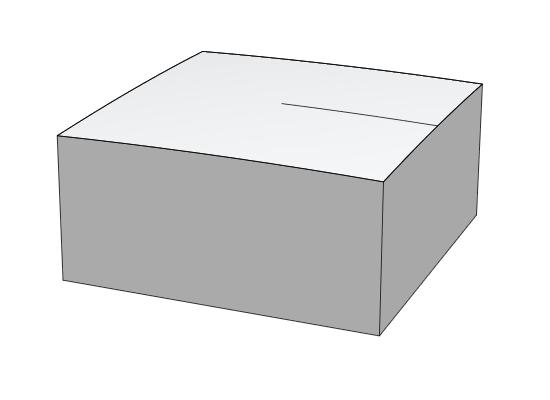

6.お互いをトリムしてブロック形状にする(クリックで拡大)。
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/0911_capture_9_s.jpg)
![*](../headerImg/dot.gif)

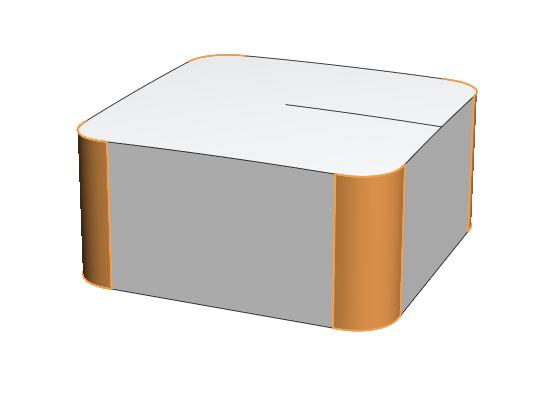

7-1.各エッジにフィレットを作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2009/0911_capture_10_s.jpg)
![*](../headerImg/dot.gif)

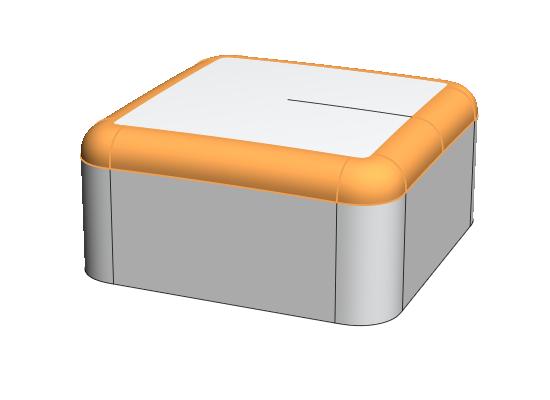

7-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/0911_capture_11_s.jpg)
![*](../headerImg/dot.gif)

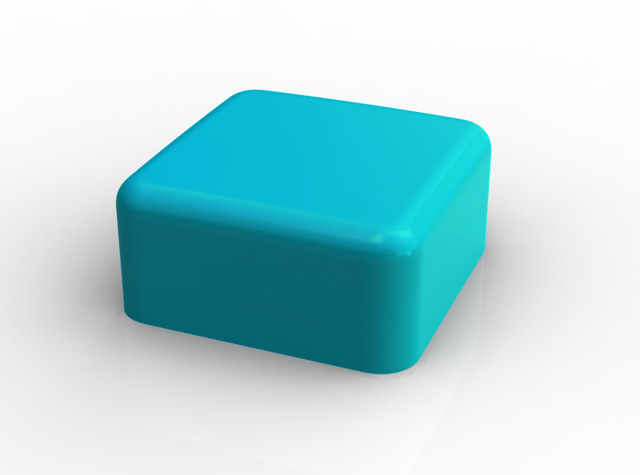

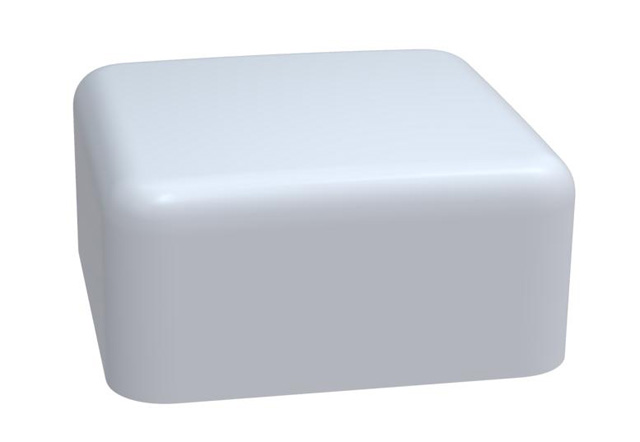

8.先程と同じアングルで確認すると1、2より滑らかに見える(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/0911_capture_12_s.jpg)
![*](../headerImg/dot.gif)
9.天面の曲率変化によって表情が変わるので、形状をより滑らかに見せる手法として非常に有効である(クリックで拡大)
