3Dデジタルツールと立体造形

NURBSの中でも理解しづらいのがノットだ。

次数の上げ下げやコントロールポイントの空間上の位置でカーブやサーフェスの形状が定義されることは説明したが、ノットはその存在が目に見えない（注；Rhinocerosではオブジェクトスナップの機能でノットを選択することができる）。

第2回で、BezierとNURBSの違いについて次のように説明している。

・Bezierに比べてNURBSの良いところの1つは、次数を上げることなくコントロールポイントの数を増やすことができるところである。
・コントロールポイントの数を増やすとBezierでは複数のカーブに分割されてしまうが、NURBSではコントロールポイントが増えた場合はカーブの内部をノット（節）という点でセグメント分けすることによって、1本のカーブとして表現することができる。

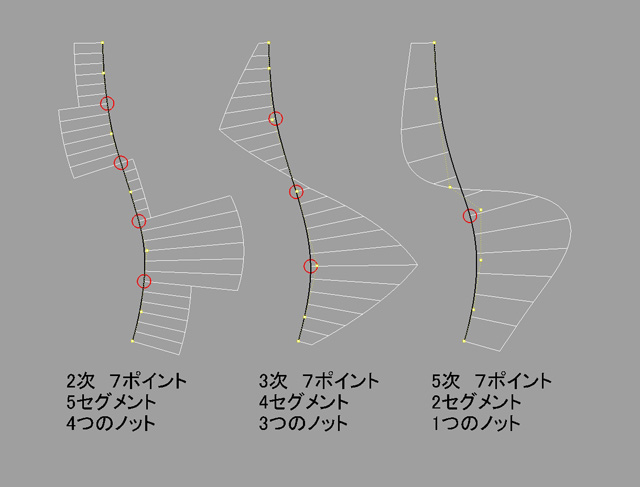

Fig-24は、ボトルをモデリングするときに、2次、3次、5次でボトルの輪郭線を描いた例である。ここで、一番左側の2次で描いたカーブは滑らかな自由曲線に見えるが、カーブの曲率を見てみると、ところどころで“曲率の大きさ”が急激に変わっていることが分かる。

この曲率が大きく変化する場所を、ノットと呼ぶ。

真ん中のカーブはどうであろうか？　曲率の変化は2次のものに比べ滑らかだが、よく見ると“曲率の変化”がある箇所で大きく変わっているのが分かる。この場所が3次のカーブの場合のノットである。

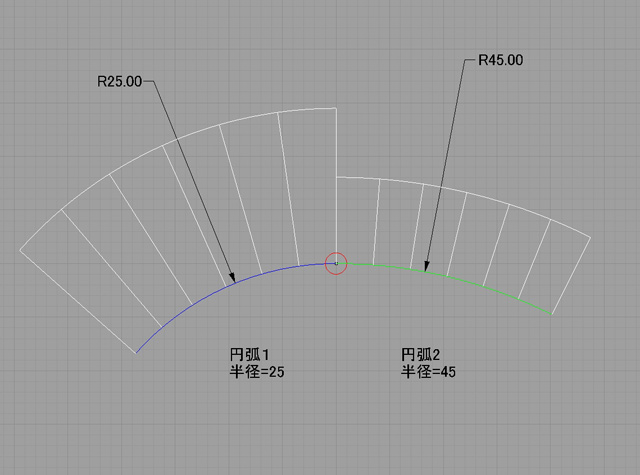

2次と3次の違いは、“ノット”において突然曲率の値が変わっているところである。これは円弧や楕円をうまくつなげたときの状態に見られ、ノットにおける接線方向は同じ方向を向いている（Fig-25）。

これに比べ、3次のカーブはノットにおいて“曲率の変化”は多少大きく変わってはいるものの、“曲率の値“そのものは同じである。

この違いは、自動車を減加速するときを考えてみるとよいかもしれない。

ローギアで加速してある程度のスピードになったらセカンドギアに入れるとき、いきなりクラッチをつなぐと衝撃を伴うが、うまくクラッチをつなげると衝撃はほとんど感じない。

これを2次と3次の違いと考えてよい。さらに4次、5次と次数を上げていくとこの衝撃は感じなといってよい。つまり、よりスムースに滑らかに内部でつながっているということである。

これはサーフェスにおいても同様で、このカーブを回転してボトルを作成しサーフェス上の曲率を視覚化して表示してみると、その変化の違いがさらによく分かる。

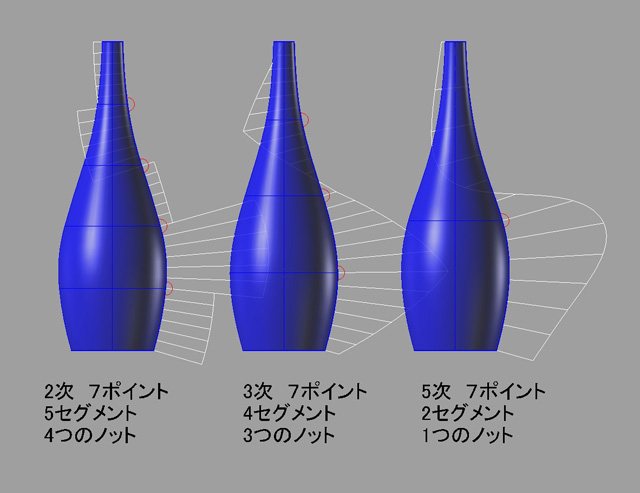

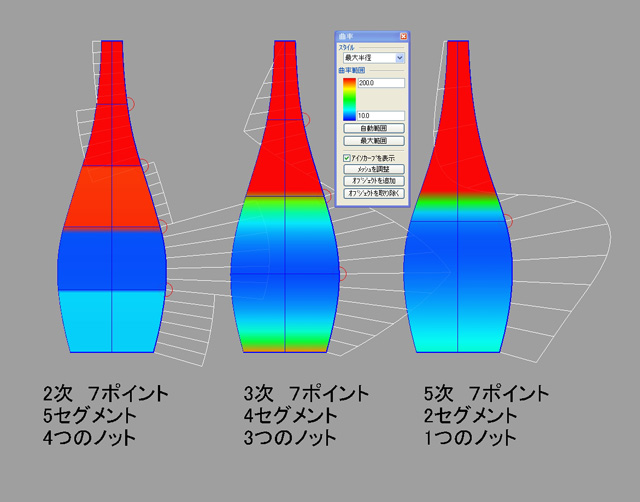

この例では、曲率を10～20で青から赤に変化させて視覚化した例である（Fig-26、Fig-27）。

これで、1本のカーブの内部においても、保障される滑らかさにNURBSの字数によって制限があることがわかる。

ノットの位置における滑らかさを連続性と言い換えると、NURBSのカーブにおいてカーブの内部が複数のセグメントに分かれる場合、つまりノットが発生する場合、そのカーブ内部の連続性はノットにおいて

・2次のカーブの場合、ノットにおいて接線方向の連続性が保障される
・3次のカーブの場合、ノットにおいて接線方向の連続性、および曲率の値が保障される
ということがいえる。

さらに次数を上げていくと、ノットにおける曲率の変化“率”が保証される（4次）、変化“率”の変化“率”が保障される（5次）などがいえる。

ただし例外的に、2次のカーブでも“円”や“楕円“のようなカーブは、ノットにおいても曲率の変化の値は保証される。

以上から、もし1本のカーブをNURBSで表現する場合、3つのコントロールポイントで表現できるのであれば2次で、4つのコントロールポイントで表現できるのであれば3次で描ければ内部的にノットは発生しないので、滑らかさを気にする必要はなくなる。

問題はコントロールポイントの数を多く必要とする場合であるが、5次のNURBSであればノットにおける変化を認識することはほとんどできないので、特殊な場合を除き最大5次で描けばよいであろう。

Bezierで表現する場合は、内部にノットを持てないので、複雑な形状を持つカーブを描くためには次数を上げていくしか方法はない。

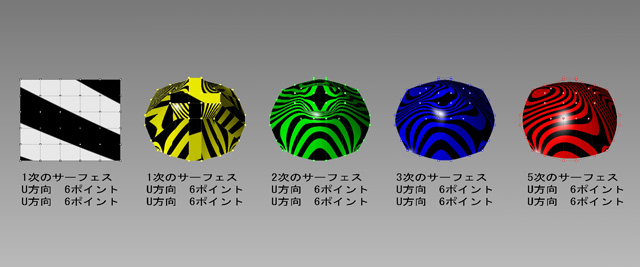

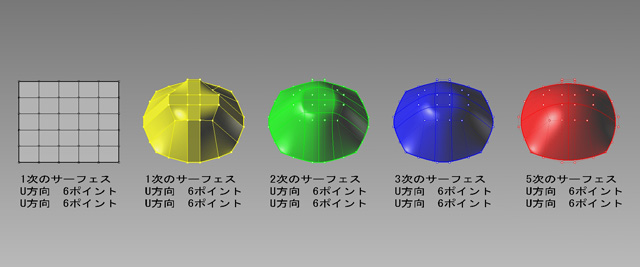

次数によるサーフェスの違いを、Fig-28、Fig-29に示す。

これらのサーフェスはUV方向各6つのコントロールポイントを持つサーフェスで、次数が異なるものである。一番左の平面のサーフェスを除き、コントロールポイントの位置はすべて同じくXYZ座標に配置してある。

今回は1本のカーブにおける連続性について説明したが、実際にモデリングに使用するカーブは、複数のカーブから構成されることが多々ある。

次回は、複数のカーブから構成される場合の連続性について考えてみたい。
