3Dデジタルツールと立体造形

前回までの説明で、コントロールポイントの3次元座標値と次数により、カーブやサーフェスの形状が定義できることが分かった。

今回は1枚のサーフェスでどれくらいの形状表現ができるのかを考えてみる。

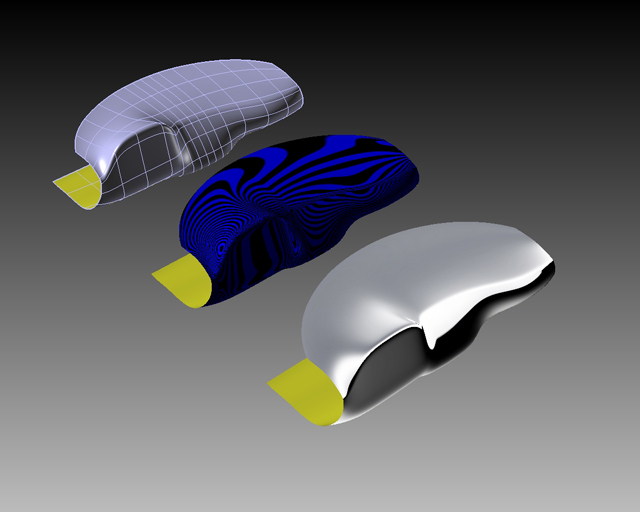

Fig-17 は、自動車のインストルメントパネルの基本形状をRhinocerosで作成したものだ。奥のモデルからシェーディングしたもの、ゼブラマッピングをしたもの、環境マップをしたものである。ゼブラマッピング、環境マッピングはモデルの滑らかさや面の変化の具合を評価する方法としてよく使用される。

複数から構成されるモデルに関しては、サーフェス間のつながりの具合を確認する手段としても使用される（複合サーフェスについてはいずれ述べる）。
このインストルメントパネルは、一見すると非常に複雑な形状に見える。

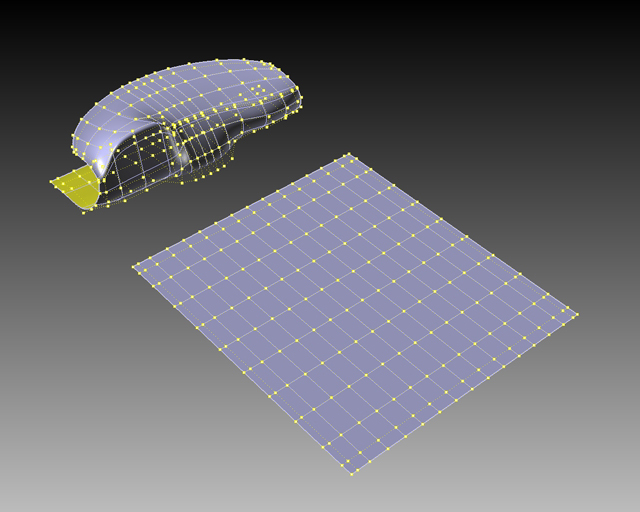

さて、前回説明したとおり、最終的に作り込まれたサーフェスもコントロールポイントを平面上に配列してしまえば、見た目は平面である（Fig-18）。

このサーフェスはU方向18、V方向14個の、それぞれ3次の次数で表現されたものである。各コントロールポイントを適当な位置に移動すれば複雑な立体ができるわけだ。

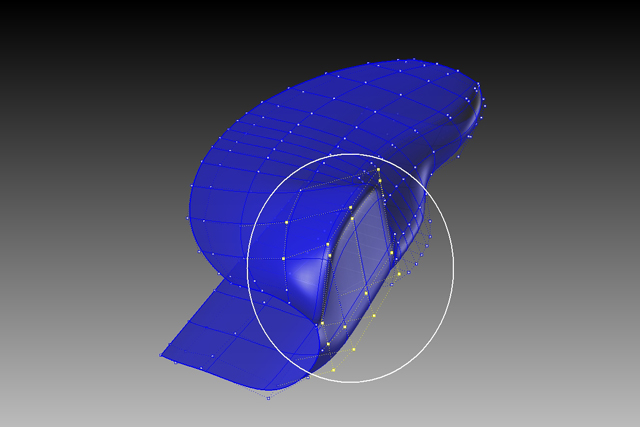

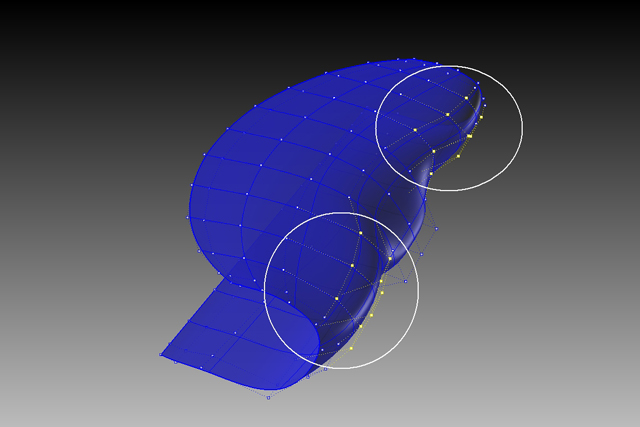

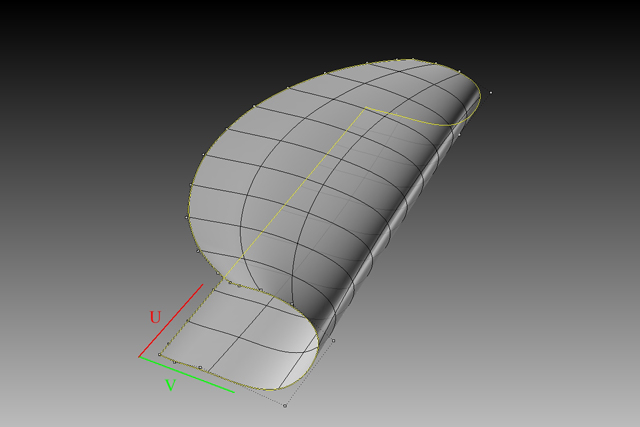

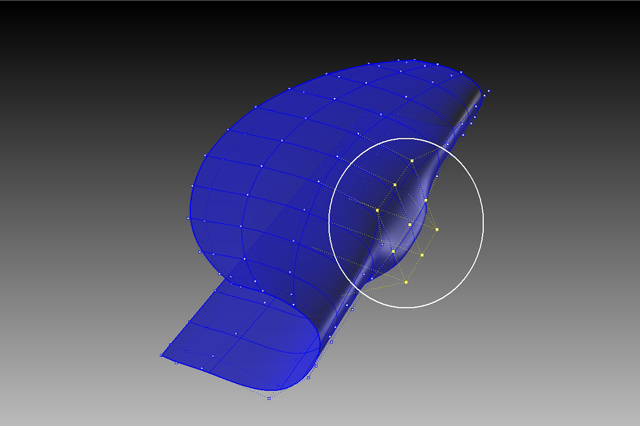

最終形状がインストルメントパネルのような場合、なにも平面から作成する必要はない。最も基本的な4辺から構成されるサーフェスをまず作成し（Fig-19）、コントロールポイントの位置を3次元的に移動させることによって最終形状を作成することができる（Fig-20～Fig-22）。

このとき、U方向、V方向のコントロールポイントの数をあまり多くすると作業が複雑になるので、形状がだんだん複雑になってくるにつれ適当な位置にコントロールポイントの列を局所的に追加して、表現する形を豊かにすることができる。

この局所的にコントロールポイントを追加したり削除することができるのがNURBSの大きな特徴である。
コントロールポイントは、カーブの場合は任意の場所に1点ずつ追加することになるが、サーフェスの場合はU方向に1列、あるいはV方向に１列のコントロールポイントが追加される。

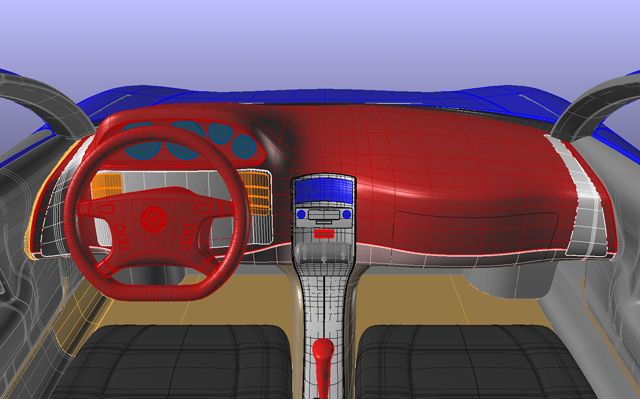

以上の手順で基礎形状を作成することができる。この形を使用して、不要な部分をトリムし、実際の自動車のインテリアをモデリングするとFig-23のようになる。

Fig-23を見ても分かるように、実際のモデルではなかなか１枚のサーフェスで表現することはできないが、どのようなモデルであるにかかわらず、できる限り少ないサーフェスで表現するようにこころがけるとよい。

１枚のサーフェスで作成している場合、3次以上のサーフェスであれば、滑らかさや連続性をほとんど気にする必要がない。またサーフェスの数が少なければ、容易に形状の変更ができる。とくにモデリングの初期の段階では、より少ないサーフェスでモデリングするようにしたい。

次回は、NURBS表現の大きな特徴の1つであるノットについて説明をしたい。
