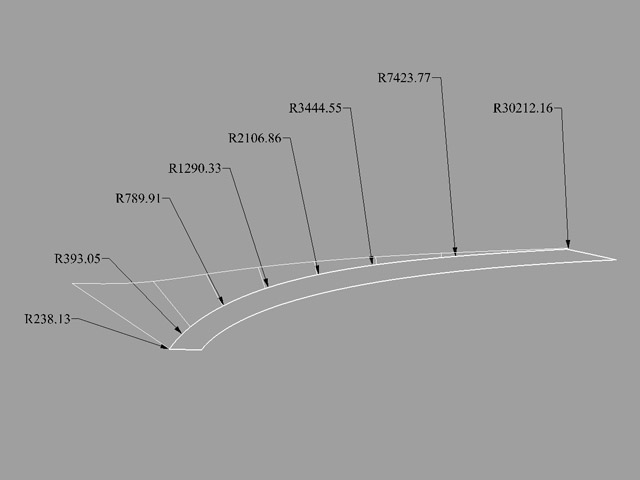

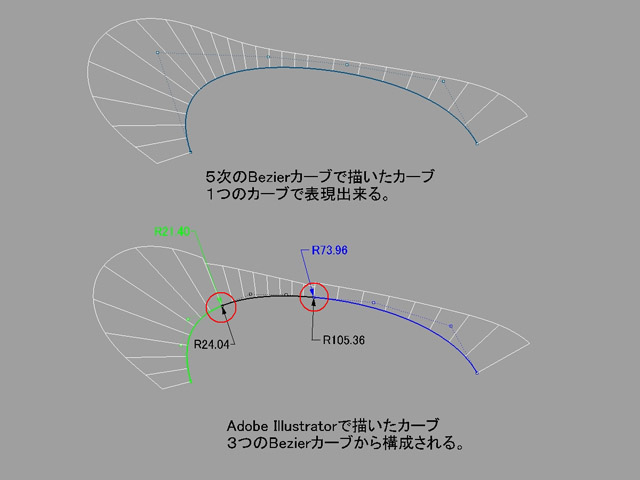

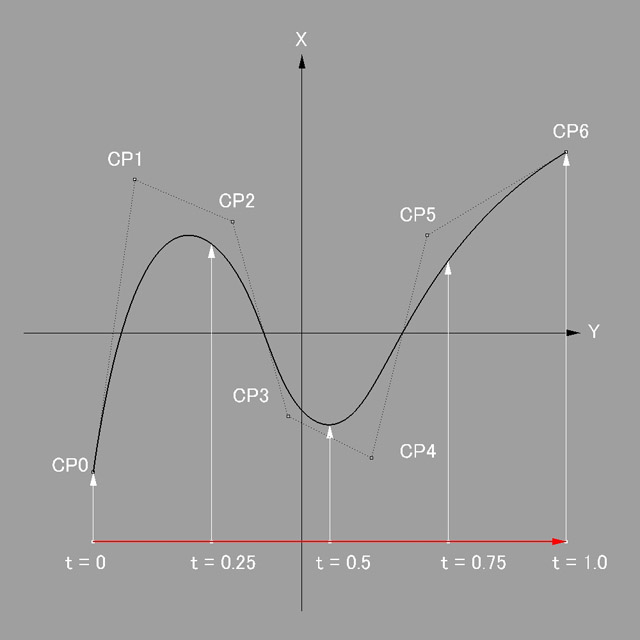

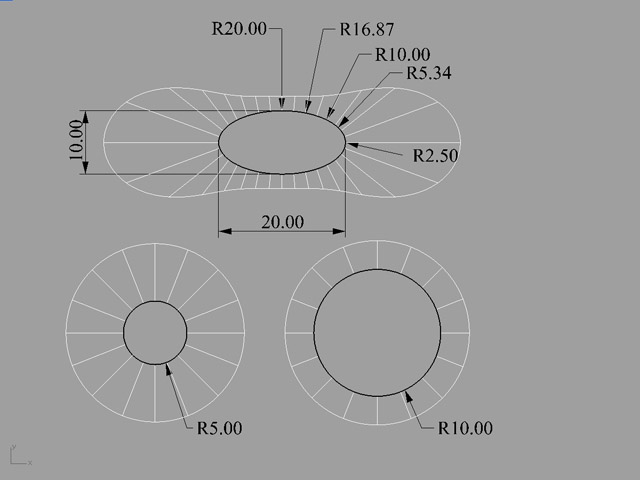

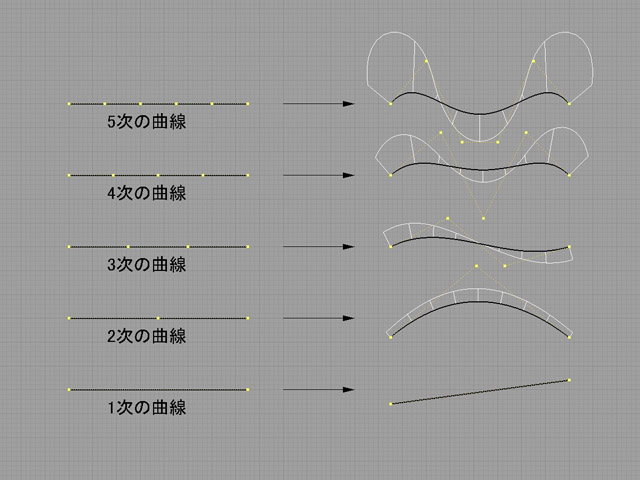

中島淳雄 1956年生まれ。電気通信大学材料科学科卒業後、電子部品メーカーエンジニアを経て、日本コンピュータービジョン社他で3D CADやCGのテクニカルサポートを担当。1997年、アプリケーションソフトウェアの販売、サポート、コンサルティングを行う株式会社アプリクラフト設立。同社代表取締役社長。 http://www.applicraft.com/ Fig-3　（クリックで拡大） Fig-4　（クリックで拡大） Fig-5　（クリックで拡大） Fig-6 （クリックで拡大） Fig-7 （クリックで拡大） 3Dデジタルツールと立体造形 第2回：自由曲線を表現するパラメータとその次数 ●パラメトリック関数表現 前回では、Illurstrator が1次から3次のBezierで表現されることを話した。では自由曲線といわれているものについてもう少し掘り下げてみよう。 まず2次元的なXY平面上に載った曲線を考えてみよう。 このX、Y空間に対して、我々がよく知っている3次方程式で曲線を表現した場合、“Y= aｘ**3 + bｘ**2 + cｘ + d“として表される。 この表現方法では、xとyという2つの変数が存在する。 これに対してBezierやNURBSなどの表現は、Xの値を変数ｔで、同様にYの値を変数tで書き換えることにより、1つの増加する変数（パラメーター）“t”で表現される。 X(t) = at**3 + bt**2 + ct + d Y(t)＝At**3 + Bt**2 + Ct + D （Fig-3）3次のNURBSの曲線の例 同様に、XYZの3次元空間に拡張した場合も、Zの値を、1つの変数“t”で置き換えることにより、同様に表現できる。 Z(t) = αt**3 + βt**2 + γt + δ カーブの形状を変える場合は、単純にコントロールポイントの位置を移動すればよい。 このように、変数（パラメータ）をtに置き換え、自由曲線の形状を決める曲線をパラメトリック曲線と呼び、BezierやNURBSのカーブはパラメトリック曲線とも呼ばれる。 変数ｔは、常に増加する関数で、あるｔの値に対して、常に1つの値しか解がないので扱いやすい。 変数ｔの増加する値は、ここでは“0”から“1”としているが値そのものはいくつでも構わない。 表現するCADやCGによりこの値は、“0-1”から“1”であったり、線分の長さを使用したりさまざまである。 ただ増加する方向によってカーブの方向というものも決まる。 このコラムでは、数式を説明することが目的ではないので、興味のある方は巻末の参考文献を参照していただくとして、これらのパラメトリック関数表現の特徴・利点は下記のように整理できる。 ■3次元カーブは1つの関数“t”で表現できる。 ■3次元カーブの形はコントロールポイントの座標を移動するだけで、数式自体は変えることなく形状を変形することができる。 ■3次元カーブは次数を上げることによって、形状の変化の仕方を滑らかにすることができる。 実際の例として、まずは1次から5次までのBezier表現について見てみよう（Fig-4）。 図の左側はそれぞれ次数を変え、直線的にコントロールポイントを配置したものだ。 当たり前のようだが、カーブを描くには、最低でも始点・終点２つの点が必要だ。 次数１のBezierでは、始点・終点の2つで定義するので、直線しか描けない（理屈では、直線はカーブの一部と考えている）。 次数を1つずつ上げるにしたがって、始点・終点の間にカーブを定義するコントロールポイントを配置し、5次のBezierでは、始点・終点を含む６つのコントロールポイントで必要になる。 直線的な形状を持つカーブをコントロールポイントの位置をずらすことによってカーブの形を図の右側にように編集することができる。 カーブの次数とコントロールポイントの関係だが、次数を上げれば上げるほどコントロールポイントのカーブに対する形状の影響力が弱くなり（他に影響を与えるコントロールポイントが増えていくため）、結果として形状を滑らかに変化させることができる。 当然、少ないコントロールポイントで表現出来る形状は限られてくるので、形状の表現力を上げるためには、次数を上げBezierのコントロールポイントの数を増やすことで対応する。 さて、この図で、曲線上にヒゲのようなものが出ているが、これをカーブの曲率を表示したものである。 曲率とはカーブのある点においてそこに接する円があったと仮定した場合の円の半径の逆数で表す。そのもっとも簡単な例が円や楕円である。 円弧、楕円、双曲線は、コンパスや楕円定規で描くことができる。Fig-5は、それぞれ半径5、半径10の円、長軸20、短軸10の楕円が持つ曲率を表示したものである（Fig-5）。 Fig-6はボンネットの中心を通るカーブの曲率の状態を示したものである。 楕円のように、曲率はスムーズに変化しているが、形状は楕円とは異なる（Fig-6）。 ここまでは、1つのカーブのみを考えてきたが、実際に形を表現しようとした場合、１つのカーブでは表現しきれない場合がある。 Illustatorは、1次から3次までの、Bezier表現を扱うことができ、それで自由曲線を表現している。 したがって、もし、より複雑な形状を表現する場合は、複数のBezierのカーブで表現するしかないことは前回話した通りだ。 Fig-7の下のカーブがIllustatorで描いた例だが、このカーブを分析すると3つのBezierカーブの複合カーブであることが分かる（Fig-7）。 これらのカーブのつながりを見ると一見、滑らかにつながっているように見えるが、カーブの端部において、曲率の値が違っているのが分かる。 上のカーブは、同じBezierでも5次で6つのコントロールポイントで描いたもので、こちらは1つのカーブで完結しているので曲率の変化が滑らかになっている。 Illustatorは、2次元のデザインのツールであるから、グラフィックスデザインの範囲内で使用するには、十分であるかもしれない。もし、Illustatorで描いたアートワークを3次元のモデリングツールに読み込んで使用する場合は、カーブを再度、編集して使用することが必要となることもある。 Bezierカーブは、シンプルな表現方法である。 形状の豊かなカーブを描きたければ次数を上げることにより、形状定義するためのポイントを増やすことで対応する。 ただし、次数を上げることにより数式は等比級数的に複雑になるため、パラメトリック表現のデータとして適切な次数は7次位までではないだろうか。 それではNURBSはBezierとどこが違うのであろうか？ NURBSはBezierの拡張と考えられ。すなわちBezierで表現できる形はすべて、NURBSで表現することができる。 Bezierに比べてNURBSの良いところの1つは、次数を上げることなくコントロールポイントの数を増やすことができるということである。 例えば、同じ3次のカーブでも、コントロールポイントの数を増やすとBezierでは複数のカーブに分割されてしまうが、NURBSではコントロールポイントが増えた場合はカーブの内部をノット（節）という点でセグメント分けすることによって、1本のカーブとして表現することができる。 ノットはNURBSを理解する重要な概念である NURBSについては次回から述べたい。 なお、ここで説明に使用しているツールは、IllustratorとRhinocerosである。 参考文献 ■ビギナーのための曲面モデリングセミナー http://www.rhino3d.co.jp/seminar/series_beginner.html ■CAD・CG技術者のためのNURBS早わかり 著者：中島孝之、大野敏則／工業調査会刊
