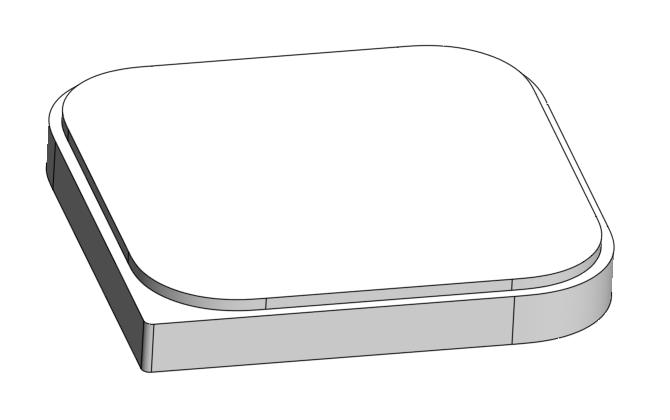

1.まずふっくら形状のきっかけとなる段差を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe01/080825_2s.jpg)
![*](../headerImg/dot.gif)

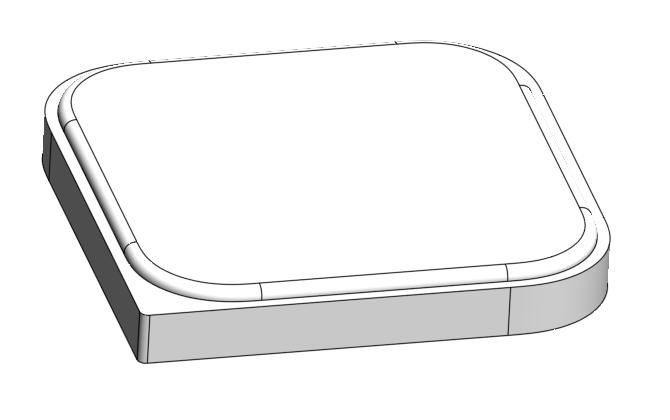

2-1.試しに作成可能なフィレットを作成してみる。このままではふっくらとは言い難い形状である(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe01/080825_3s.jpg)
![*](../headerImg/dot.gif)

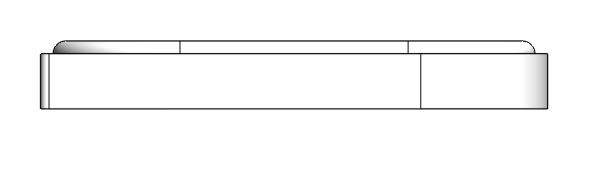

2-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe01/080825_4s.jpg)
![*](../headerImg/dot.gif)

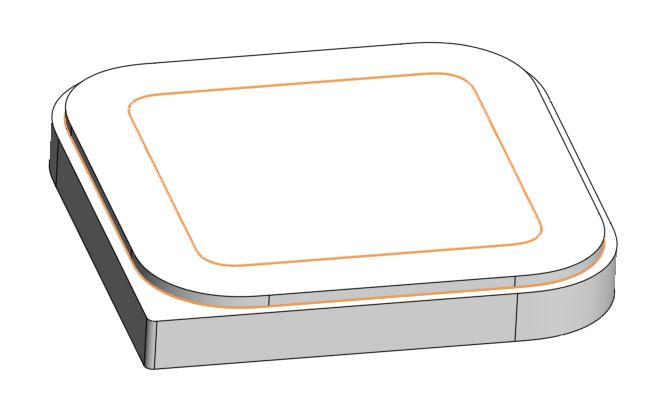

3.一度戻して、ブレンド曲面のための境界線を作成する
(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/080825_5s.jpg)
![*](../headerImg/dot.gif)

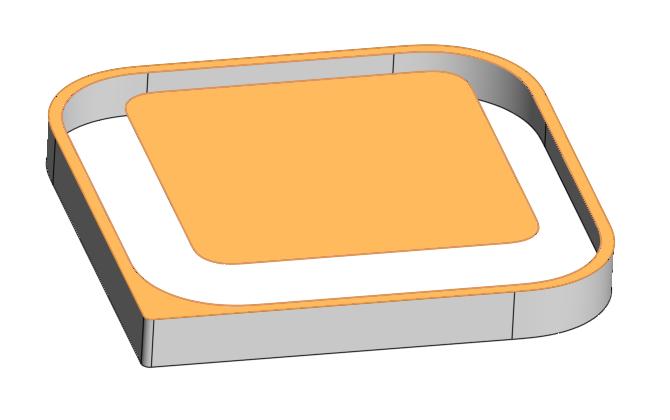

4.できた曲線でトリムする(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/080825_6s.jpg)
![*](../headerImg/dot.gif)

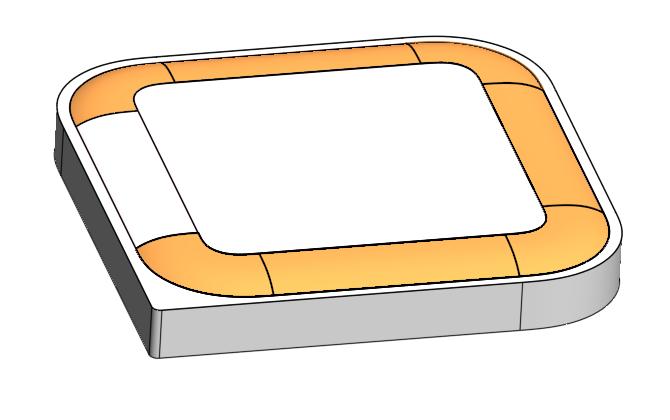

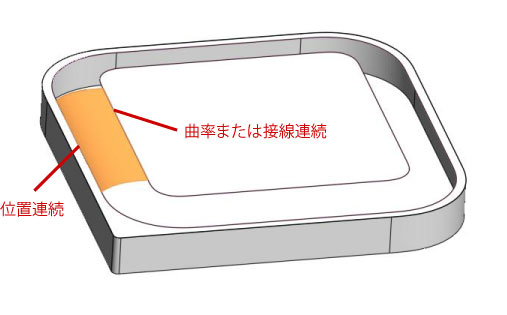

5-1.境界線を使ってブレンド曲面を作成。その際、互いの平面をサポート面として外側は位置連続、内側は曲率または接線連続とする(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe01/080825_7s.jpg)
![*](../headerImg/dot.gif)

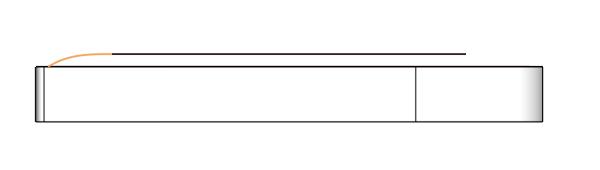

5-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/080825_8s.jpg)
![*](../headerImg/dot.gif)
6.同様に残りも作成していく(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/080825_9s.jpg)
![*](../headerImg/dot.gif)

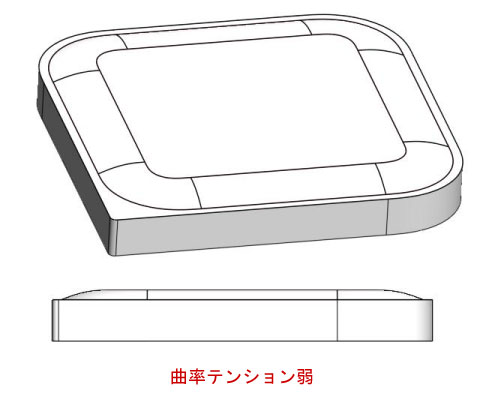

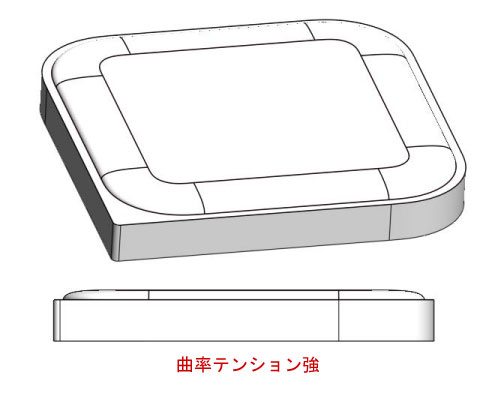

7-1.形状検討として曲率テンションを変更してみる(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe01/080825_10s.jpg)
![*](../headerImg/dot.gif)
7-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe01/080825_11s.jpg)
![*](../headerImg/dot.gif)
8.断面の定義がなくとも内部パラメーターの変更によって形状検討が可能となる(クリックで拡大)
