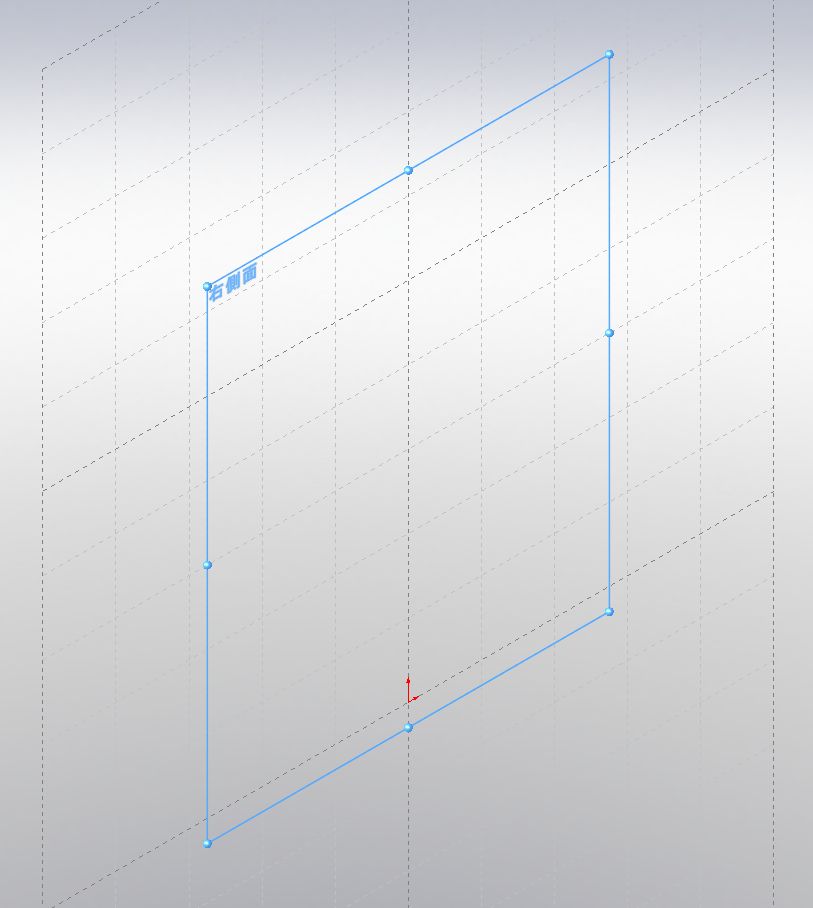

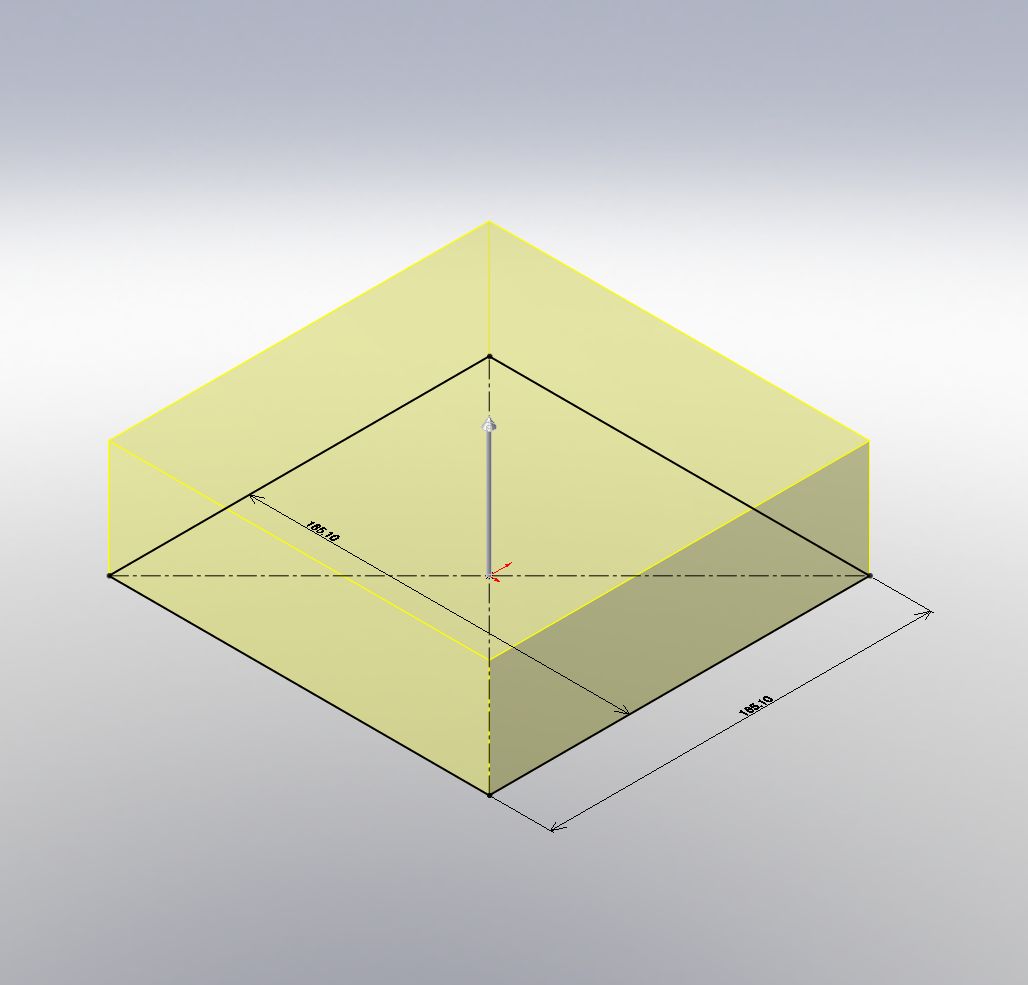

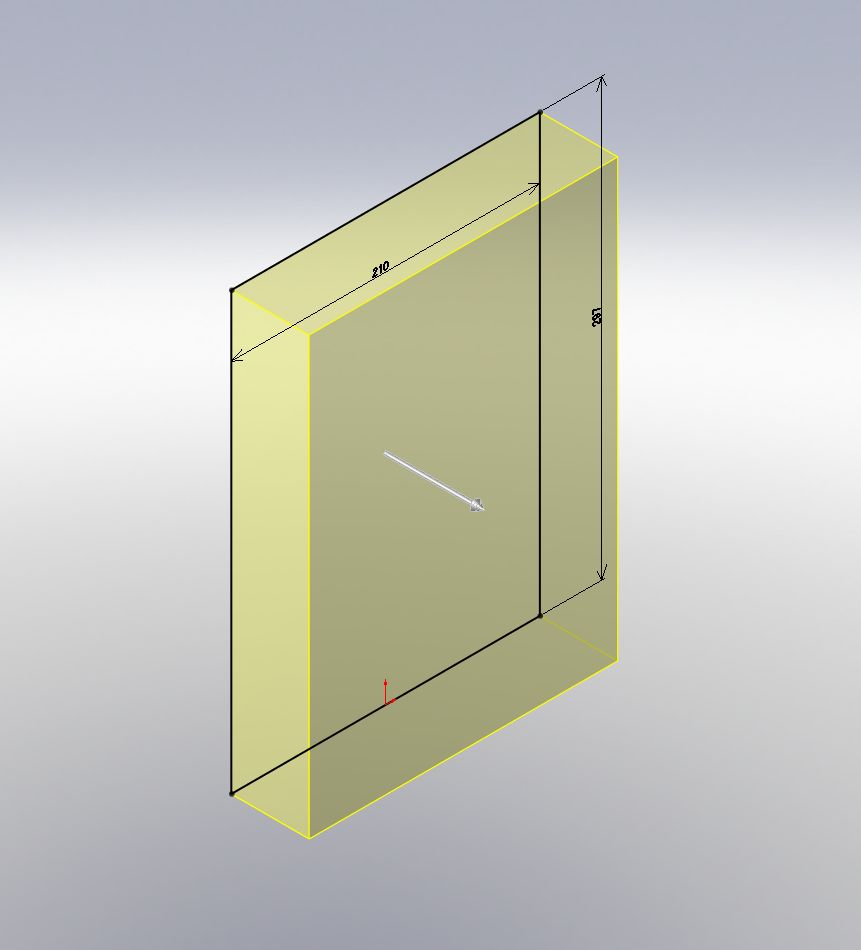

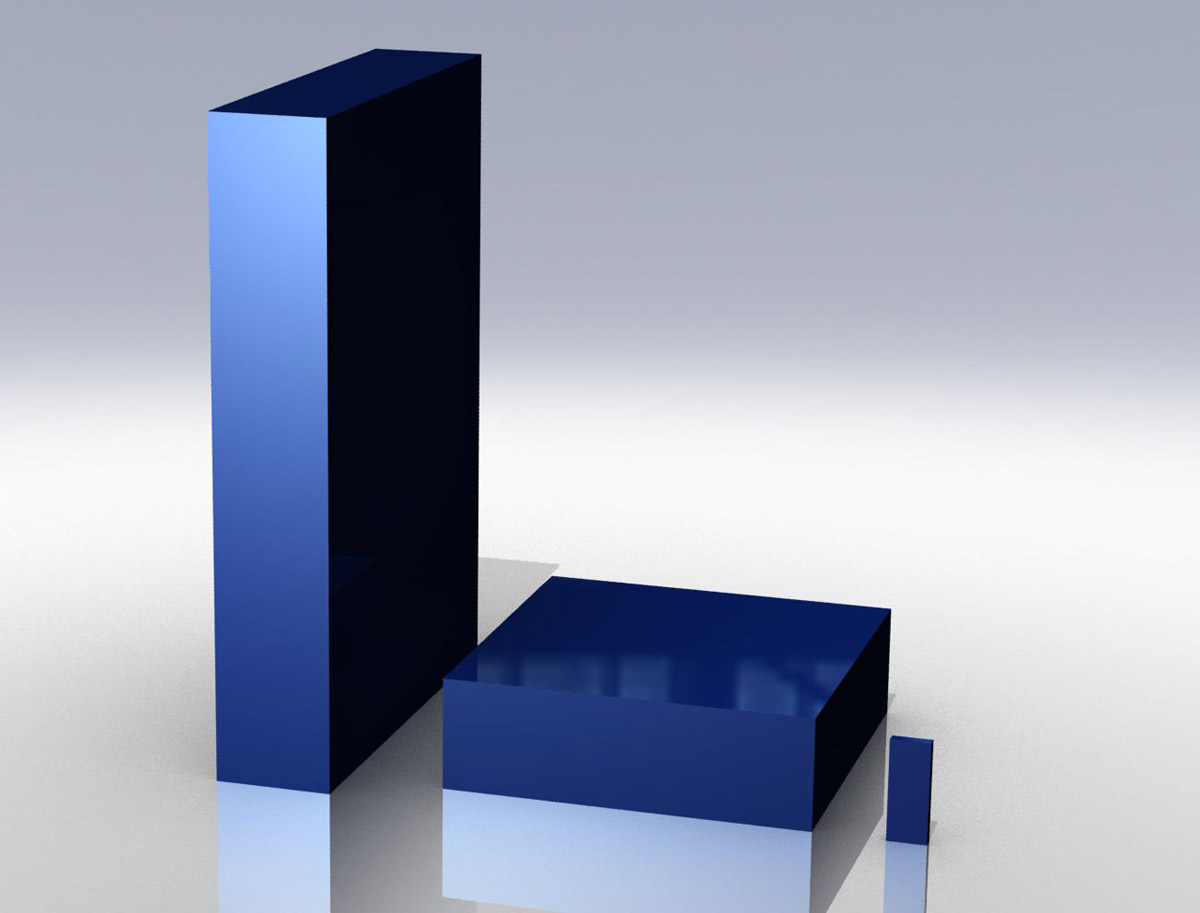

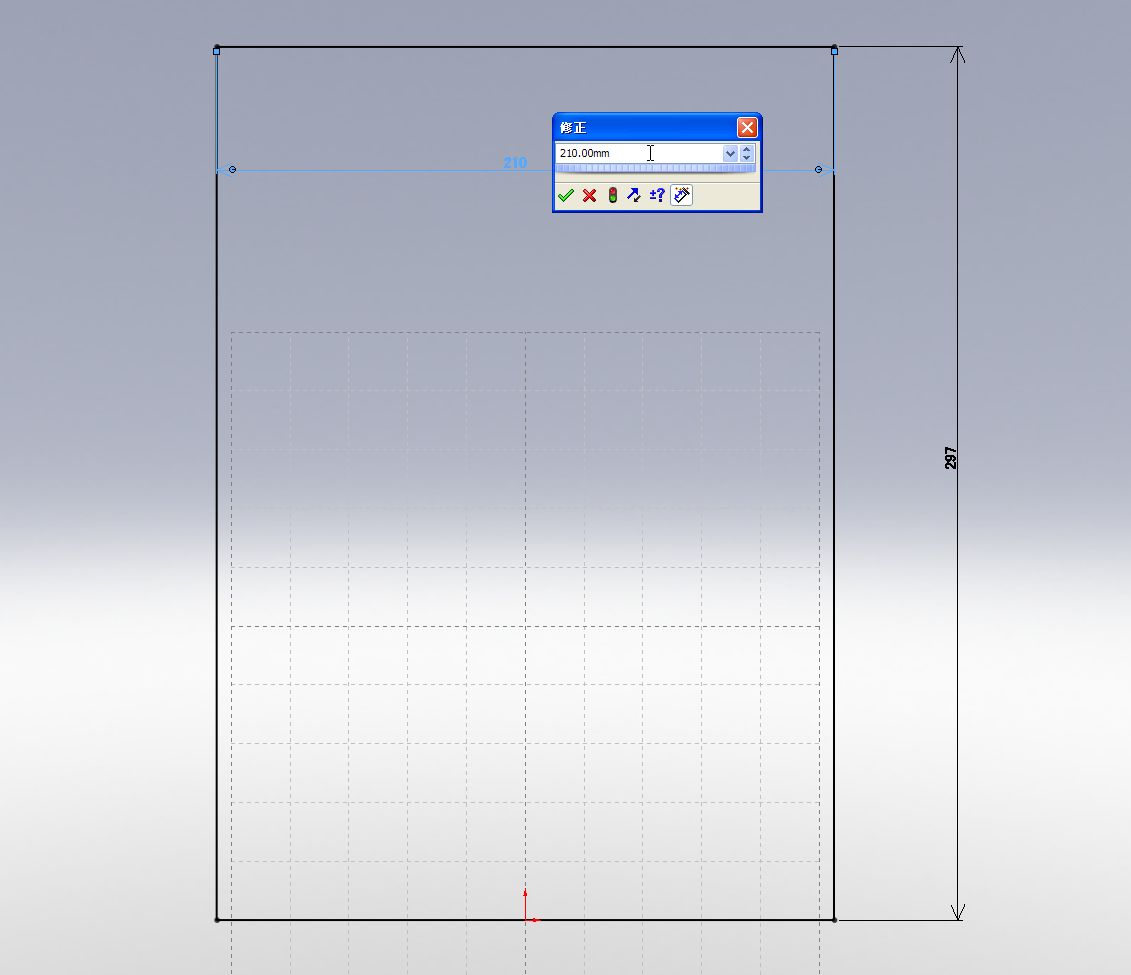

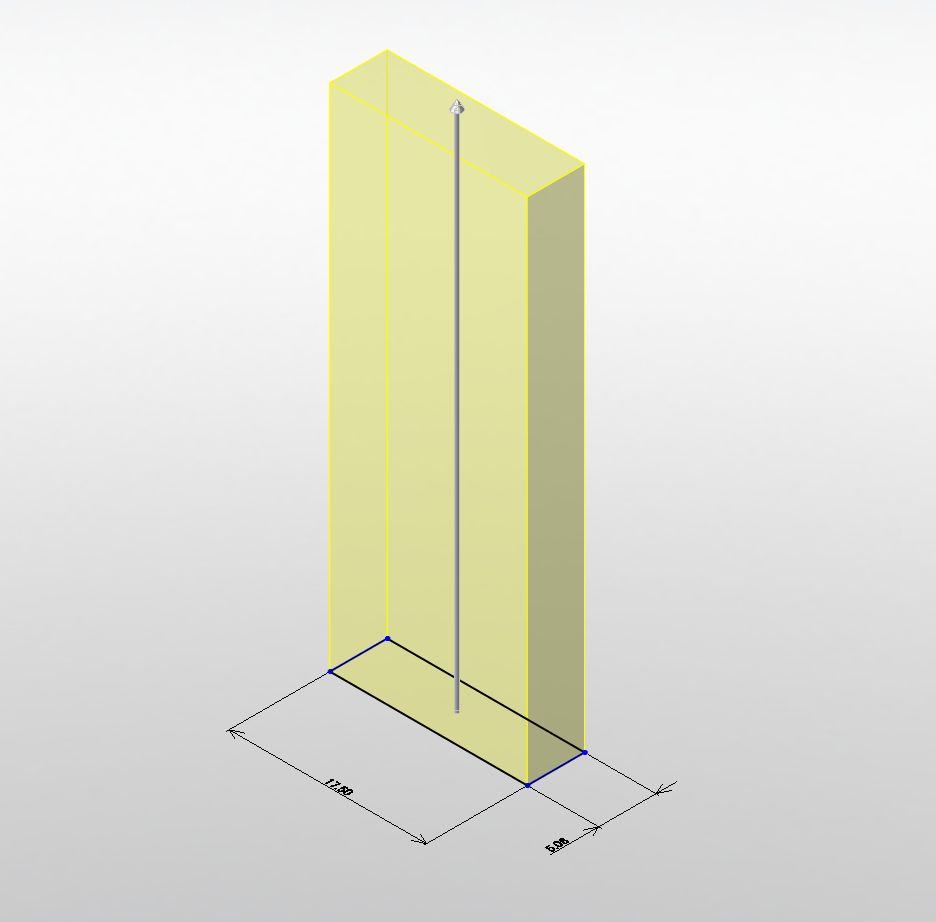

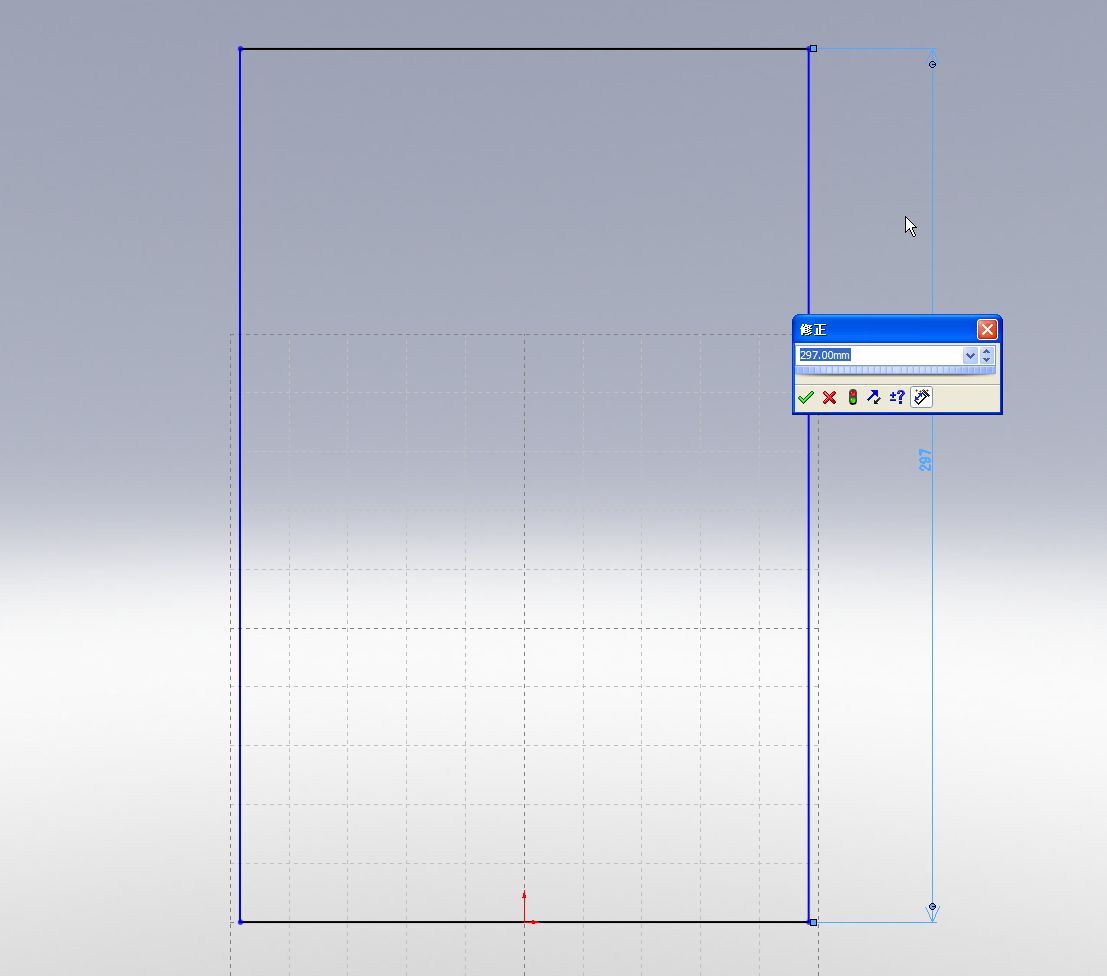

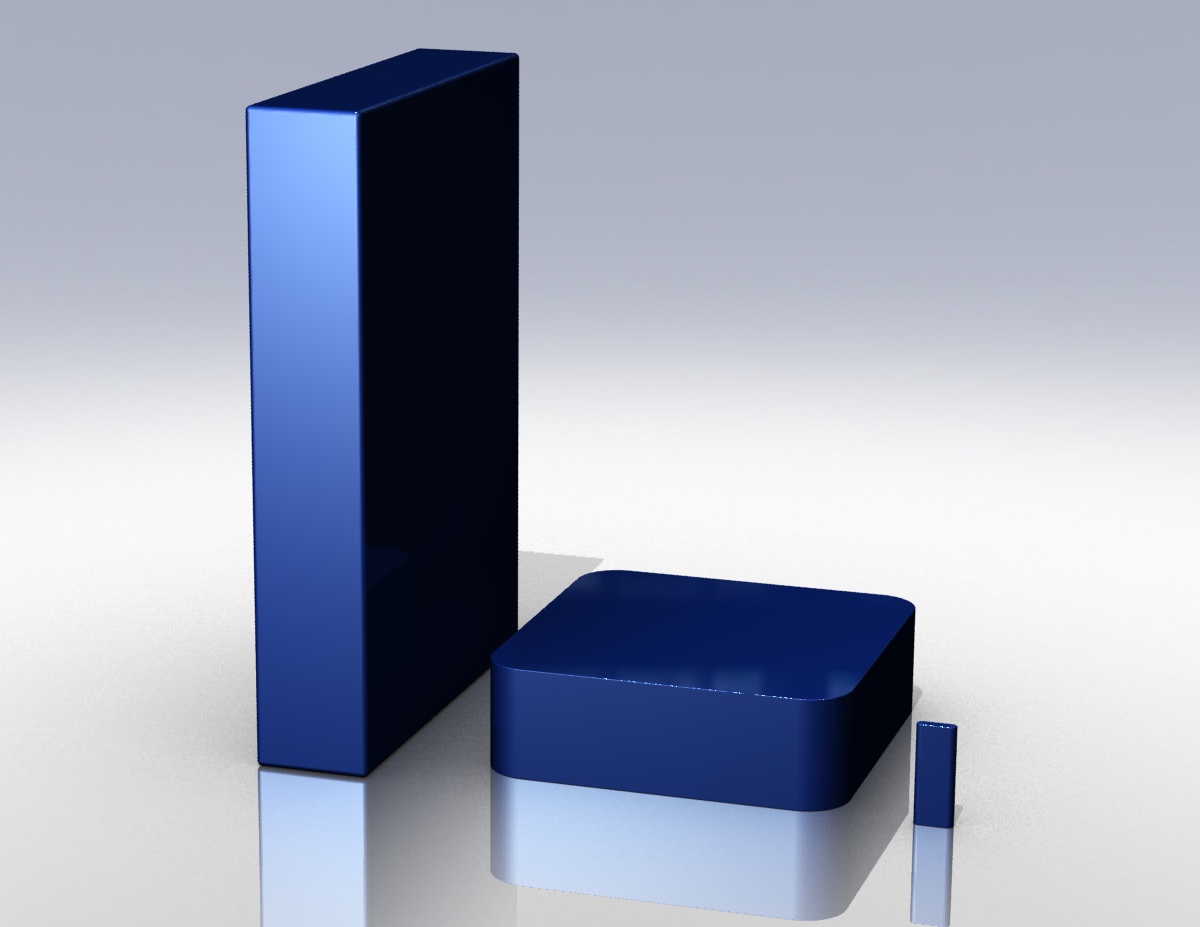

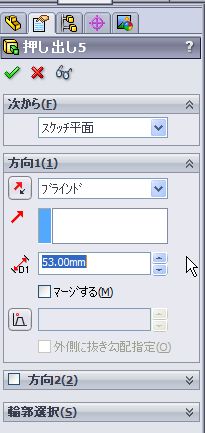

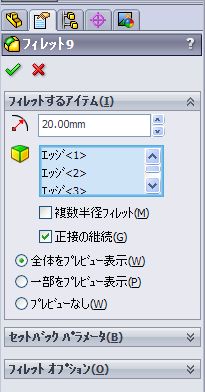

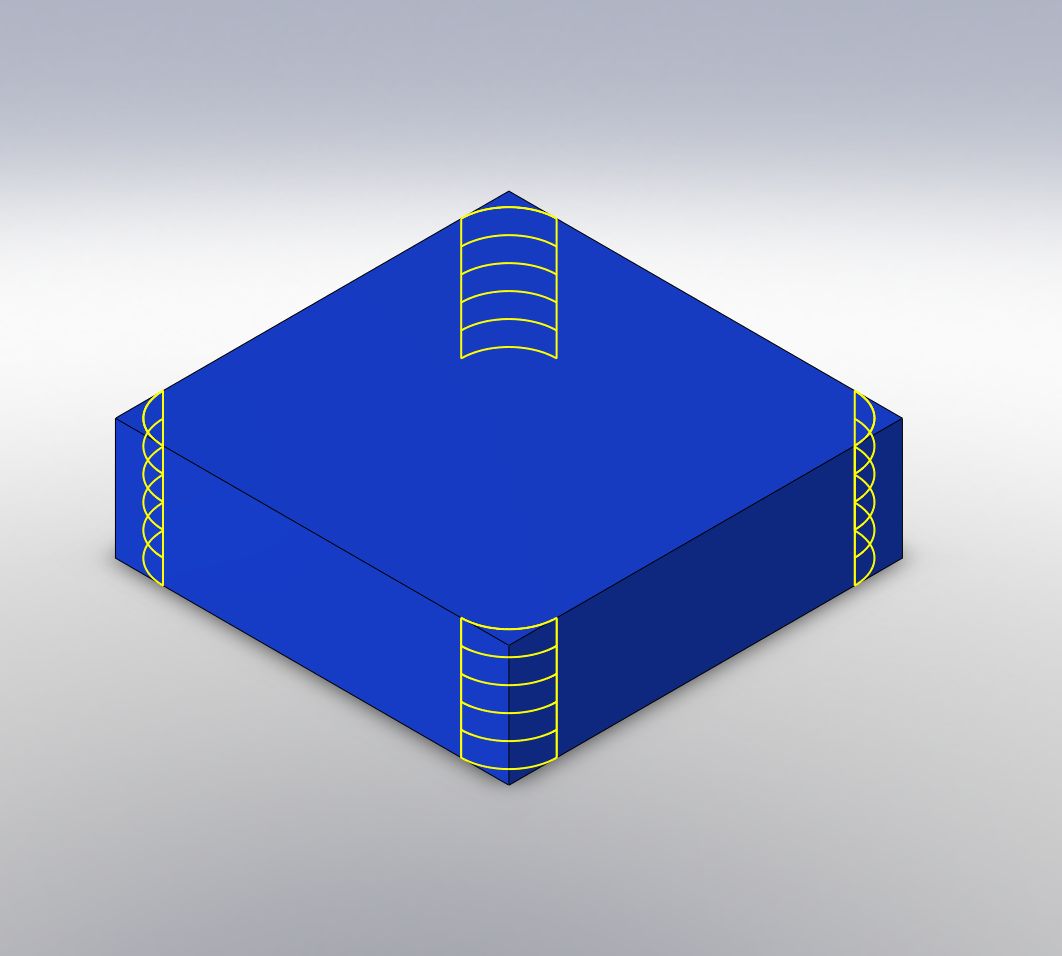

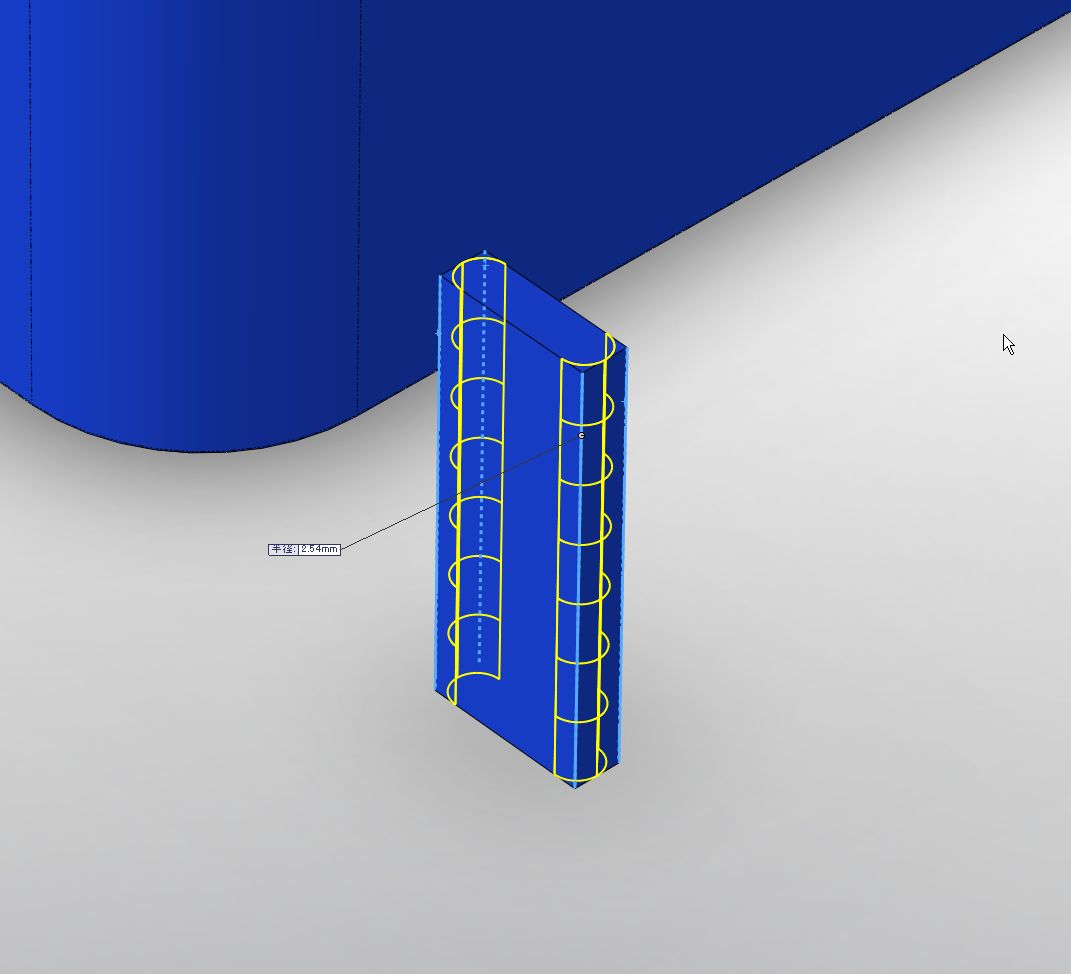

●「直方体」をSolidWorksで作る SolidWorksでは、3D空間内のどこからでも「作図（SolidWorksでは「スケッチ」と呼ぶ）」が描け、その後「フィーチャー」と呼ばれる立体化するためのツールを用いてモデリングを行います。とはいえ、最初はどこから描いてよいのか戸惑う方も多いようです。SolidWorksには、基本的な作業平面として、正面（Front Plane）、平面（Top Plane）、右側面（Right Plane）が設定されていますので、まずはその3つから選んでスケッチを開始します（画像1〜3）。 前回の立方体の時は、「平面」を選んでスケッチを開始しましたので、今回は「右側面」を選んでスケッチを始めます。スケッチの寸法は…慣れ親しんでいるサイズということで「A4サイズ（210×297mm）」にして、その後「押し出し」ツールで高さ（奥行き）に53mmを与えて、直方体は完成です（画像4〜5）。 ●「直方体」は立体定規として使ってみる 「原寸＝縮尺1/1」でデザインを考えること……これはプロダクトデザインに限らず、インテリアや建築設計においても重要な感覚です。デザインの世界でよく耳にする「スケール感」という言葉は、この「原寸」でのスタディーを経て得られるもの。モノを実体化させるために必要なリアリティが、この「スケール感」には染み込んでいます。 昔の設計事務所であれば、ドラフターや製図板にトレーシングペーパーというスタイルです。紙のサイズは液晶ディスプレイとは違い、その広さに限りがあります。書くまでもないことですが、A1サイズの用紙に、自動車の側面図を描こうものなら、縮尺を小さくしなければ全体は入りません。 ところが、3D CADやCGの画面では、「紙」によって制約されたスケールはありません。細部にズームしてしまえば、1ミリの隙間を50ミリくらいの幅に見えるように視点を調整できます。作図に使った「数字」が、デザイナーの頭や手の中で「ボリューム」として感じられていれば、何の問題もないのですが、3Dツールを使い始めた方には、ちょっと掴みづらい部分もあるかと思います。そういう時には、まずは「直方体」でスケールが体感できてるボリュームをモデリング…というのも有効な1つの方法です。 ●「プロポーション」を気にしながらモデリング 最初に「A4」サイズの直方体を作ったので、次は、平面にスケッチした正方形と、同じく平面にスケッチした細長い長方形から、「押し出し」ツールを使って、それぞれ直方体をモデリングしていきます。 話しは脱線しますが、人の視覚とは面白いもので、「見ているようでまるで見てなかったり」、「気にしてなかったけれど目が覚えてたり」なんてことが、しばしばあります。最初にモデリングしたA4サイズの直方体は、500枚が梱包されているコピー用紙の束のボリュームです。このプロポーションを使ったプロダクトデザインが±0の「A4ライト」という商品になっています。 次にモデリングした2つの直方体は、実はそれぞれ「Mac mini」と「iPod shuffle」のプロポーションです。どうですか？ 質感は青くしてありますが、だんだん見えてきませんか？「Mac mini」と「iPod shuffle」に…。 カラーリングや質感に目が留りがちですが、実はちゃんとプロポーションも記憶されているのだから大事しなければならない要素です。カタチの中に「親しみやすさ」や「美しさ」などを見つけてあげられるのはプロダクトデザインならでは、の仕事ですから。
|
