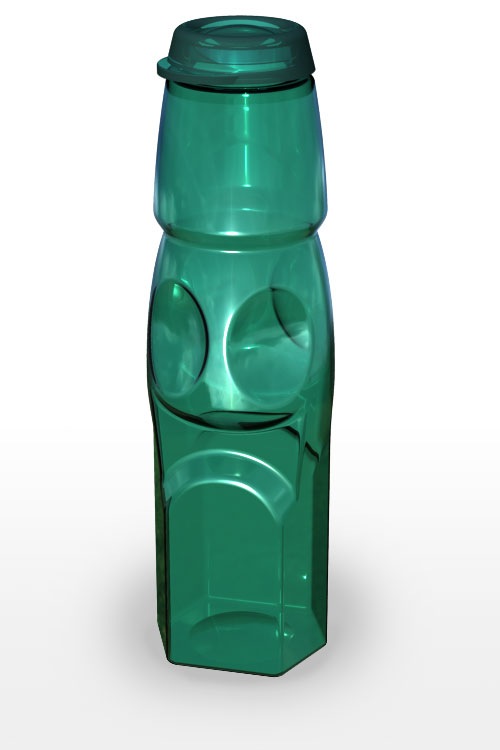

![Photo](techniqe2010/24_capture_1_s.jpg)
![*](../headerImg/dot.gif)

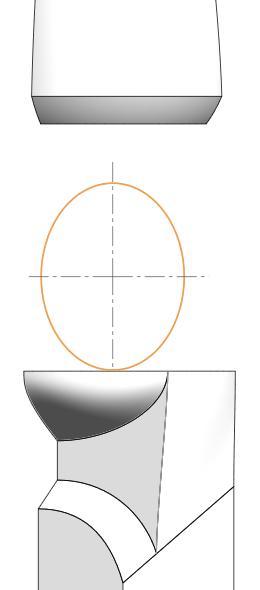

1-1.まず凹みのきっかけとなるキャラクターラインを作るため、楕円を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/24_capture_2_s.jpg)
![*](../headerImg/dot.gif)

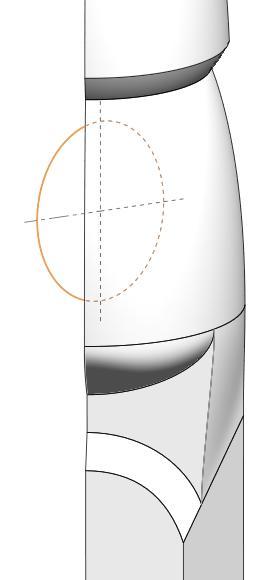

1-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/24_capture_3_s.jpg)
![*](../headerImg/dot.gif)

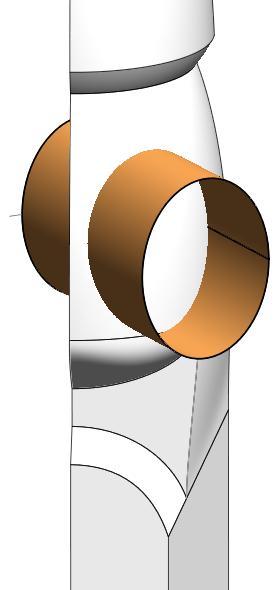

2-1.押し出し面を作成して交線を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/24_capture_4_s.jpg)
![*](../headerImg/dot.gif)

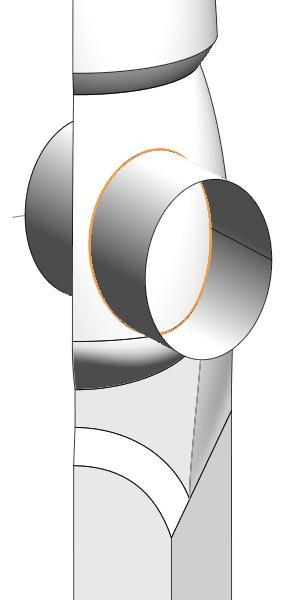

2-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/24_capture_5_s.jpg)
![*](../headerImg/dot.gif)

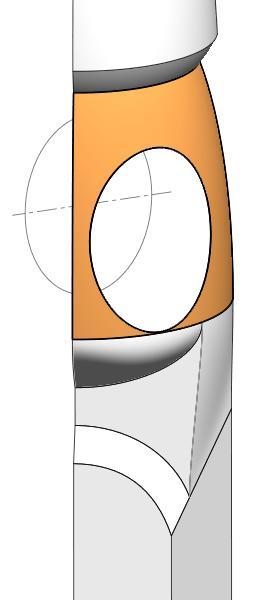

3.トリムする(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/24_capture_6_s.jpg)
![*](../headerImg/dot.gif)

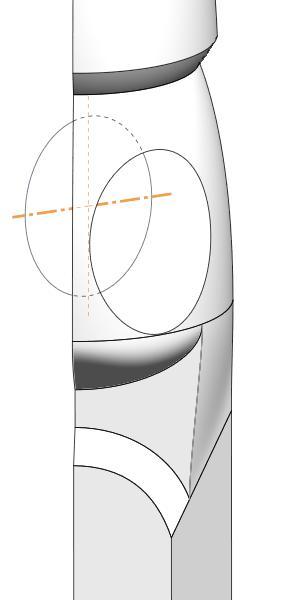

4-1.次に、楕円の中心線をトリム面に投影する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/24_capture_7_s.jpg)
![*](../headerImg/dot.gif)

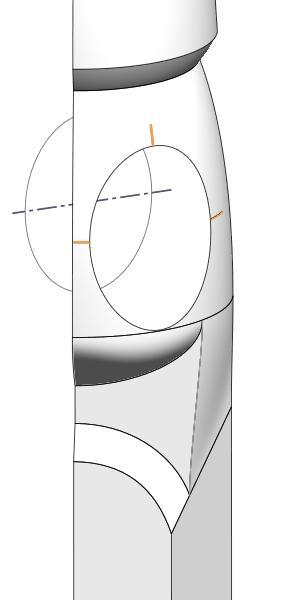

4-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/24_capture_8_s.jpg)
![*](../headerImg/dot.gif)

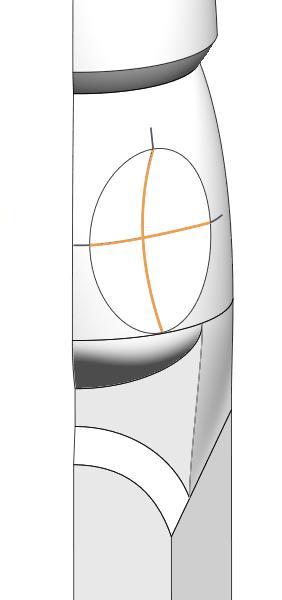

5.凹み部分を作るため、断面曲線を作成する(クリックで拡大)。
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/24_capture_9_s.jpg)
![*](../headerImg/dot.gif)

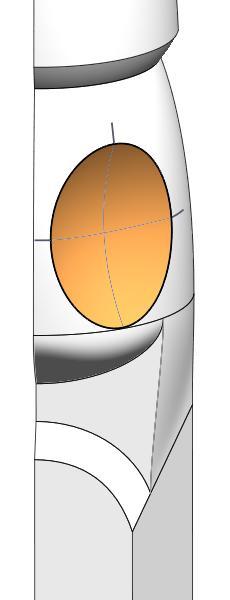

6.断面曲線を通過線としてフィルサーフェスを作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/24_capture_10_s.jpg)
![*](../headerImg/dot.gif)

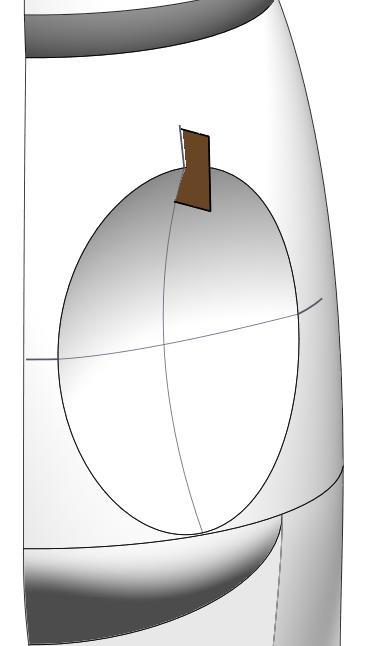

7.楕円エッジに直交する平面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/24_capture_11_s.jpg)
![*](../headerImg/dot.gif)

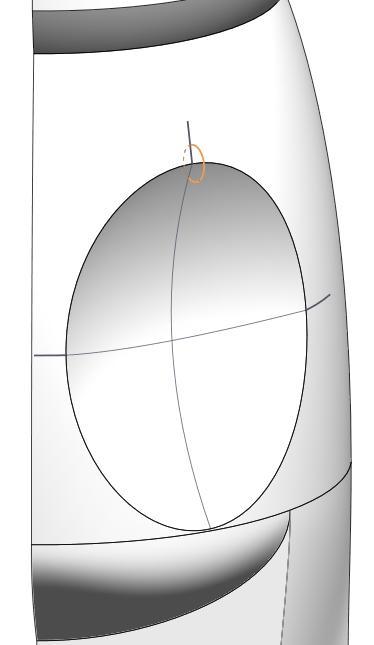

8.平面部にエッジを中心とした円を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/24_capture_12_s.jpg)
![*](../headerImg/dot.gif)

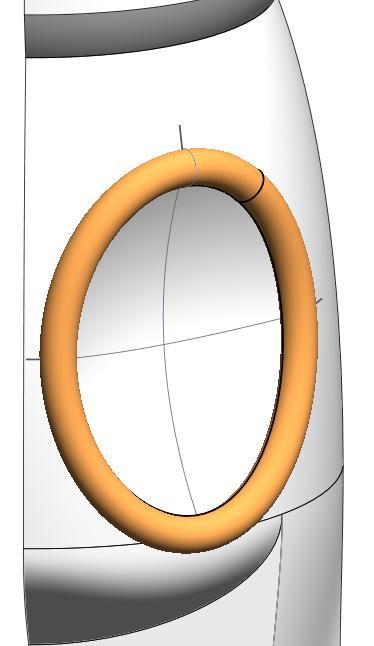

9.エッジをガイド曲線、円を断面としたパイプ形状を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/24_capture_13_s.jpg)
![*](../headerImg/dot.gif)

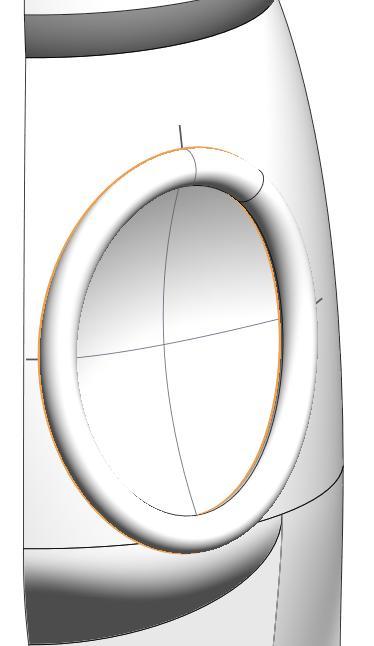

10-1.パイプ面を境界として曲面をトリムする(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/24_capture_14_s.jpg)
![*](../headerImg/dot.gif)

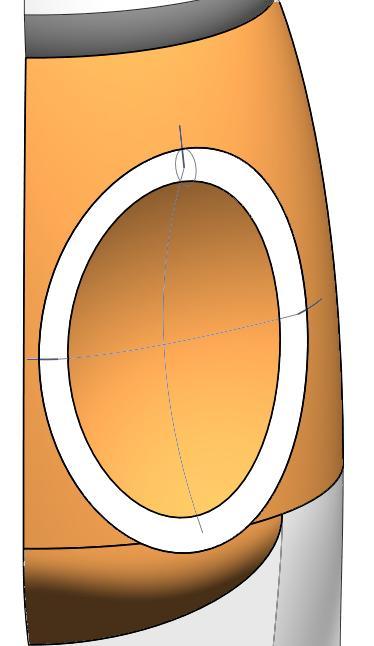

10-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2010/24_capture_15_s.jpg)
![*](../headerImg/dot.gif)

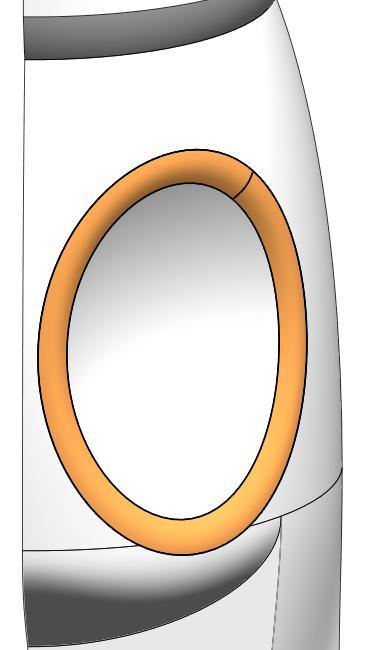

11.ブレンド曲面を作成する(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2010/24_capture_16_s.jpg)
![*](../headerImg/dot.gif)

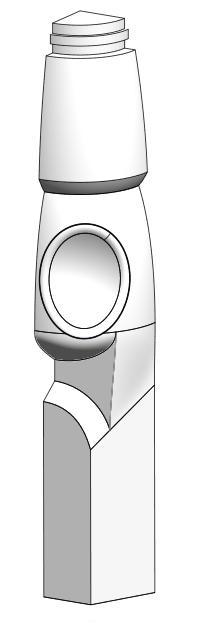

12.次回はフィレットを作成していく(クリックで拡大)
![*](../headerImg/dot.gif) |
|
|
|
|
|
|
|
|
|
|
|
