前回まで、前回、複合カーブのコントロールに関しては、キーボードのモデリングのコーナーのぼかし部分を例で説明したが、2次元カーブのぼかし部分を例にとってもう少し説明したい。

Fig-42はよく機械図面にあるような、直角に交わる直線同士のコーナーもフィレットのR値が指定される例である。このような2次元図面形状を元に立体を作ると直線と円弧の接合部分は不自然な膨らみが生じる。これは直線という曲率のないもの、言い換えれば半径=無限大の距離を持つ円から急に何の緩衝となる段階もなく、小さな半径に変わることから起こる。

自由曲線という概念がなかった図面では、最終のR値を決める前にアプローチRという大きな半径値を持つ円弧を使用して、多少段階的に、R値を変えてぼかしを不自然なく行うように決める。Fig-43では、直線からそれぞれ半径125、半径120のアプローチRを作成した状態である。

Fig-44ではアプローチR同士に、半径5のフィレットを作成している。

Fig-45は、アプローチRとフィレットに曲率を表示した状態ではある。ここでは直線から段階的に曲率が変わっていることが分かる。

さらに段階的にぼかしを作成するには、アプローチRをいくつか決めて描いていけばよいが自由曲線を使用すれば、このぼかし部分は1本のカーブでさらに滑らかに変化させることができる。

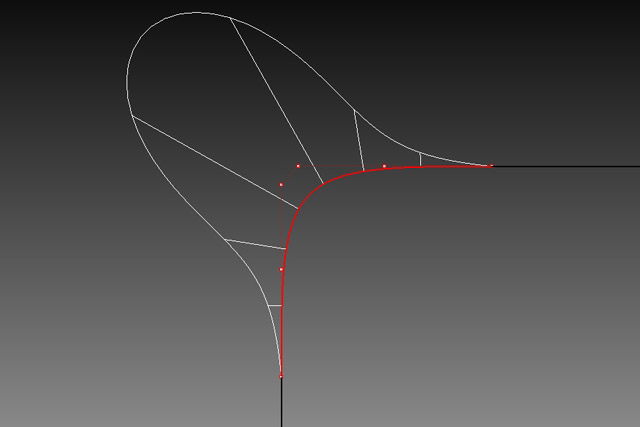

Fig-46は、アプローチRから、フィレット部まで1本の5次のNURBSカーブでぼかし部分を作成した例だ。直線部分から、曲率が滑らかに変化していくのが分かる。

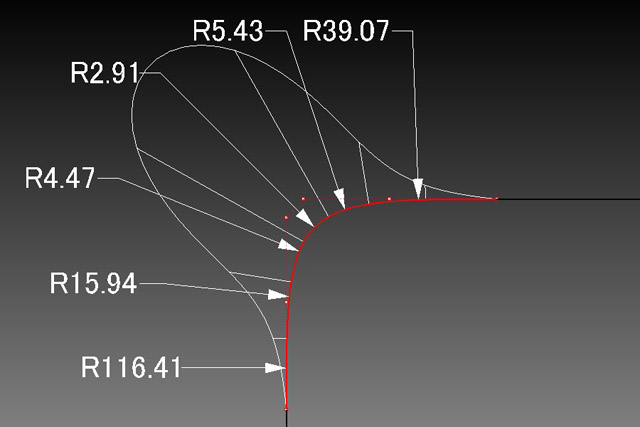

Fig-47では、NURBSカーブ上の任意の点における半径の値を示している。

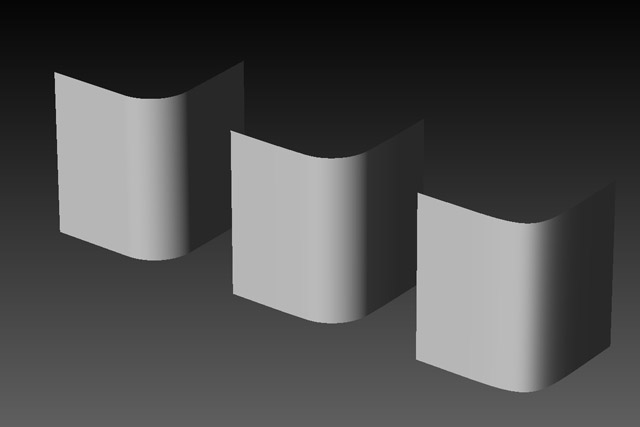

Fig-48は実際に以上の3つのカーブを単にZ方向に押し出して形状をシェーディング表示したものである。左から“フィレットと直線で作成した例”“アプローチRとフィレットで作成した例”“ぼかし部分を自由曲線で定義した例”である。

“フィレットと直線で作成した例”はいかにも変化が急で、そのせいでぼかし部分の開始・終了部分が膨らんで見える。アプローチRを1つ設けるとこの変化が目立たなくなり、自由曲線ではスムースに変化しているのが分かる。

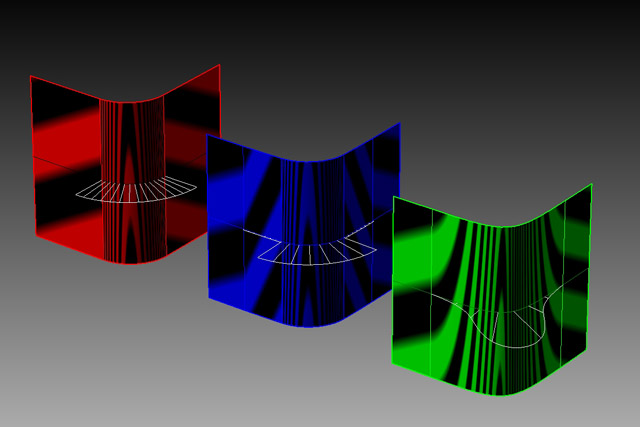

Fig-49は、これらの変化をゼブラ分析を使用して見た例だが、これによって変化の状態がよりよく確認できる。

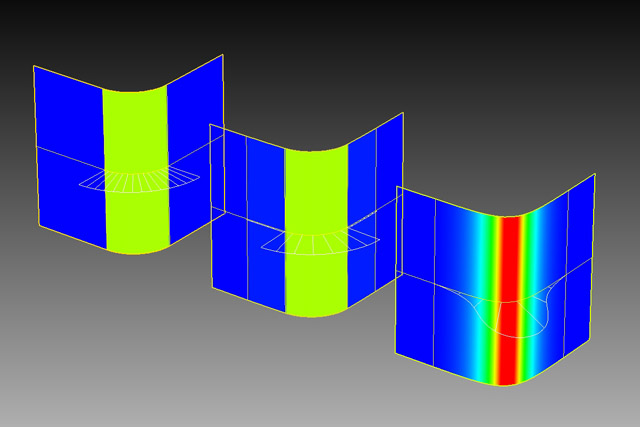

Fig-50では、曲率分析をした例である。

このようにモデリングに際して、サーフェスやカーブの曲率の変化に関しては、ぼかし部分やデザイン的に重要な部分には注意を払ってモデリングする必要がある。

特に直線から変化させる場合は気をつかう必要がある。これは、例えば、電車が直線を高速で走っている場合を考えるとよい。直線部分にフィレットをいきなり入れた状態は、高速で走行中の電車を、一定のRで変化するカーブでいきなり減速するようなものであり、理論的には不可能だ。このような急激な変化は工業製品のようなものでも合理的な形状とは言い難いはずである。

次回はより3次元的な形状における複合カーブについて考えてみたい。
