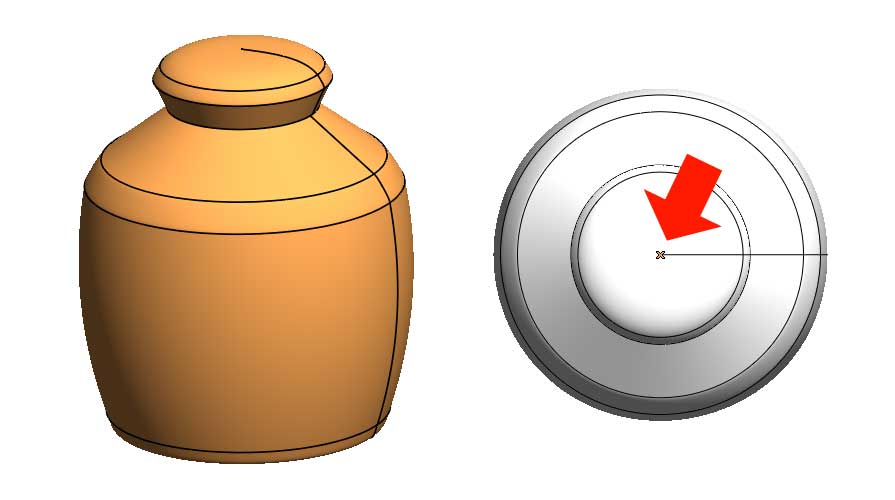

1.まず変形するデータを選択して、スケーリング原点を上面から見た円の中心に設定する(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2009/17_capture_2s.jpg)
![*](../headerImg/dot.gif)

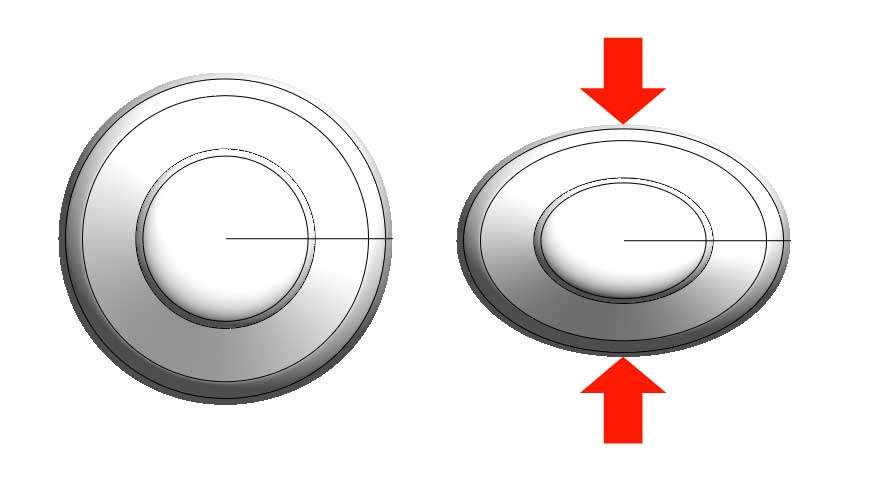

2.上面から見てY方向のみスケーリングを行う(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
![Photo](techniqe2009/17_capture_3s.jpg)
![*](../headerImg/dot.gif)

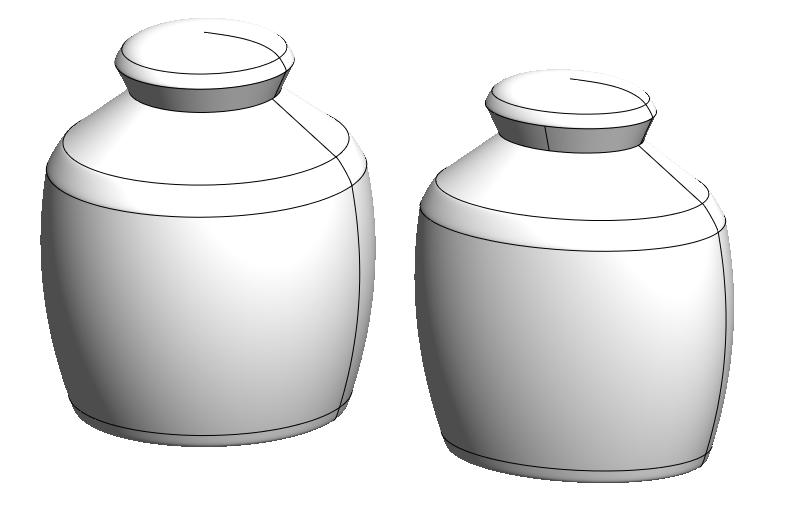

3-1.高さ、幅を変えずにつぶれた形状になった(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2009/17_capture_4s.jpg)
![*](../headerImg/dot.gif)

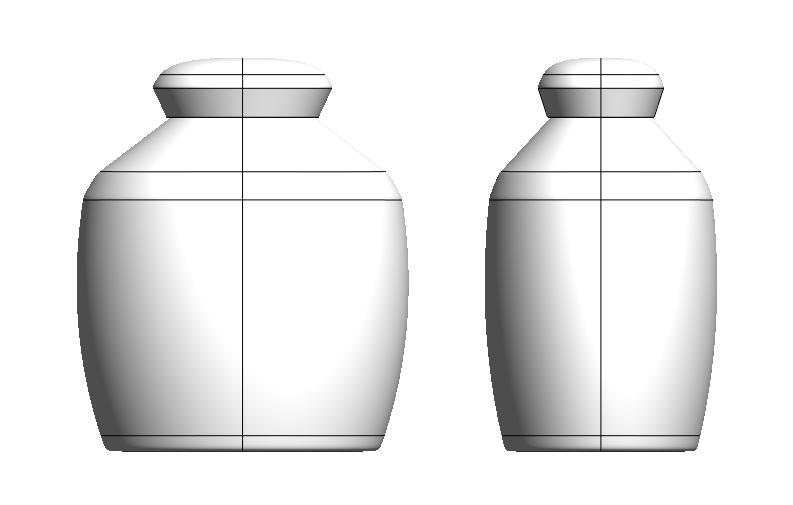

3-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/17_capture_5s.jpg)
![*](../headerImg/dot.gif)

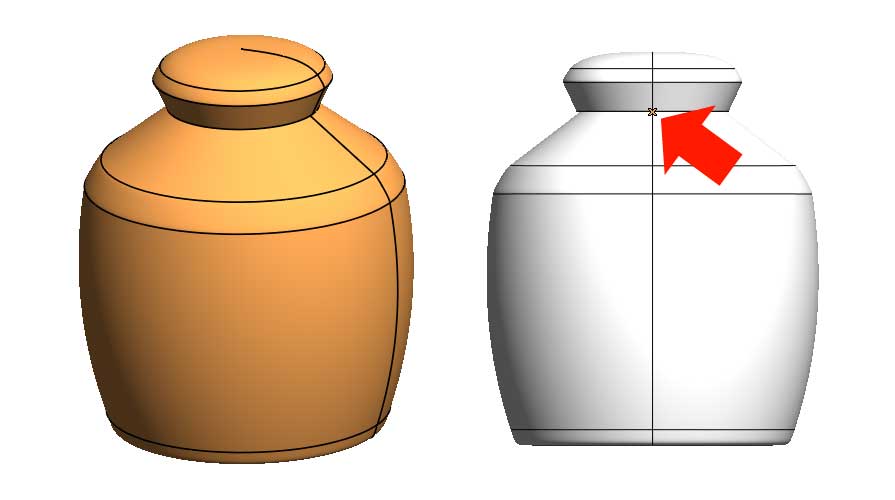

4.次に変形前の形状に戻り、今度はスケーリング原点をパーツの分かれ目に設定する(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/17_capture_6s.jpg)
![*](../headerImg/dot.gif)

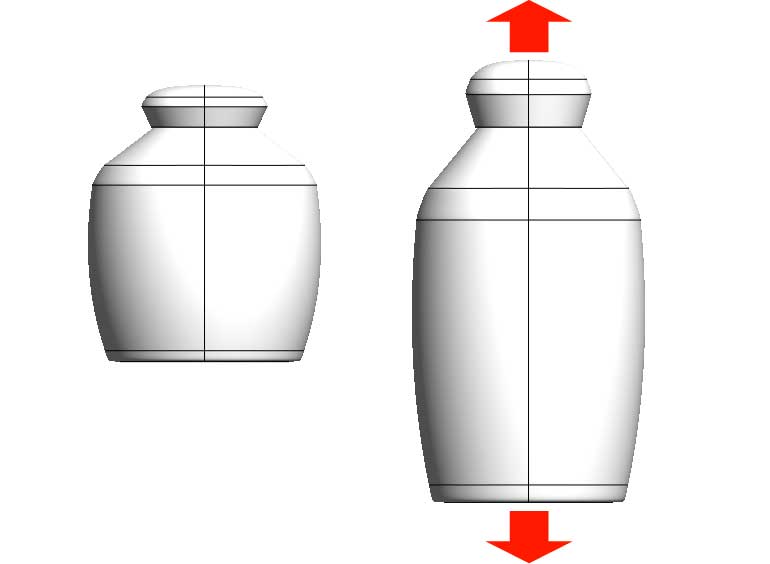

5.正面から見てZ方向のみスケーリングを行う(クリックで拡大)
![*](../headerImg/dot.gif) |
![Photo](techniqe2009/17_capture_7s.jpg)
![*](../headerImg/dot.gif)

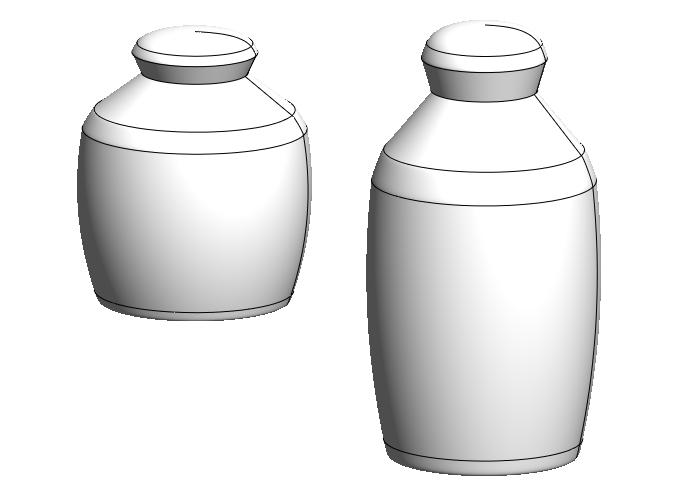

6.次幅、奥行きを変えずにスケーリング原点を中心として伸びた形状になった(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/17_capture_8s.jpg)
![*](../headerImg/dot.gif)

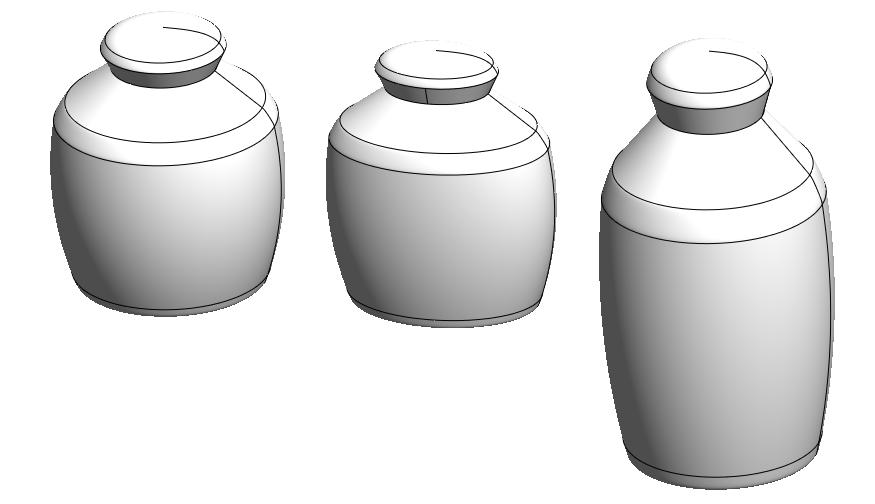

7-1.通常は仕様や設計要件のしばりがあるので、単純にこの事例を適用することは難しいと思う。新しい形状を検討したり、アイデアを生むきっかけには有効な方法である(クリックで拡大)
![*](../headerImg/dot.gif) |
|
![Photo](techniqe2009/17_capture_9s.jpg)
![*](../headerImg/dot.gif)
7-2.(クリックで拡大)
![*](../headerImg/dot.gif) |
![*](../headerImg/dot.gif) |
|
|
|
|
|
|
