* 3Dデジタルツールと立体造形
第1回:Illustratorで表現される自由曲線
*
●はじめに
進化し続けるCGやCADの分野においても、デザイナーやクリエイターがイメージした形を忠実なデジタルコンテンツとして作成することは、いまだに困難でチャレンジングなことである。

その原因の1つとしては、3次元モデルの形状表現に数学的手法による曲面表現が使われていることが挙げられると思う。

ますます付加価値の高いデザインが必要とされるプロダクトデザインの世界において、デザイナーやクリエイターにはさらなる意匠性を要求されるが、デジタルツールにおいてその意匠性を実現するための知識・技術は体系的に整理されておらず、またそれを学ぶ機会も少ない。

本コラムでは、3Dデジタルツールの背後にある、曲面表現の概念やモノ作りのための知識をなるべく平易に説明していきたい。それによって、少しでも効率的に、かつ付加価値の高い3Dデジタルモデリングを生み出すことに貢献したいと考える。
*
*
Fig-1
(クリックで拡大)
* ●Illustratorからベジェを学ぶ
世の中には、デジタルデザインのためのさまざまなモデリングツールが用意されている。
このコラムでは、デジタルツールによる立体造形を題材に取り上げていくが、まずは身近なところから入っていこうと思う。

このサイトを閲覧している方の中には、Illustratorを使用している方が多いのではないだろうか。IllustratorはBezier(ベジェ)曲線を使用した代表的なドローイングツールである。Photoshopなどのフォトレタッチツールによるビットマップ画像編集に対して、Illustratorで描かれたアートワークは、拡大して印刷しても高い解像度で出力することができる。それは、Illustratorで作成するアートワークは、Bezier曲線という数学的な表現手法で描かれているためだ。

IllustratorでBezier曲線を描くときは、アンカーポイントとアンカーポイントにおけるハンドルバーを制御することで形を定義する。Bezier曲線で描かれたオブジェクトは実体としてのカーブは持っておらず、内部的にはデジタルな数値情報があるだけである。その数値情報をディスプレイに合わせて計算して、アートワークとして表示している。

例えば、Illustratorで描いた半径10ポイントの円は、以下のような数値情報を持っている。

10.0000 0.0000 m
10.0000 5.5228 5.5228 10.0000 -0.0000 10.0000 c
-5.5228 10.0000 -10.0000 5.5228 -10.0000 0.0000 c
-10.0000 -5.5228 -5.5228 -10.0000 -0.0000 -10.0000 c
5.5228 -10.0000 10.0000 -5.5228 10.0000 -0.0000 C

注)Illustratorが内部で持つ値は、すべてポイントで表現される。

この表現を解読すると、以下のようになる。
1)座標(10.0000, 0.0000)を開始の点とする
2)最初の点から座標(10.0000, 5.5228)、(5.5228, 10.0000)、(-0.0000, 10.0000)にBezier曲線を描く(4ポイントで1つのBezier曲線が描ける)
3)1つ目の最後の座標から(-5.5228,10.0000)、(-10.0000, 5.5228)、(-10.0000, 0.0000)にBezier曲線を描く
4)2つ目の最後の座標から(-10.0000, -5.5228)、(-5.5228, -10.0000)、(-0.0000, -10.0000)にBezier曲線を描く
5)3つ目の最後の座標から(5.5228, -10.0000)、(10.0000, -5.5228)、(10.0000, -0.0000)にBezier曲線を描く

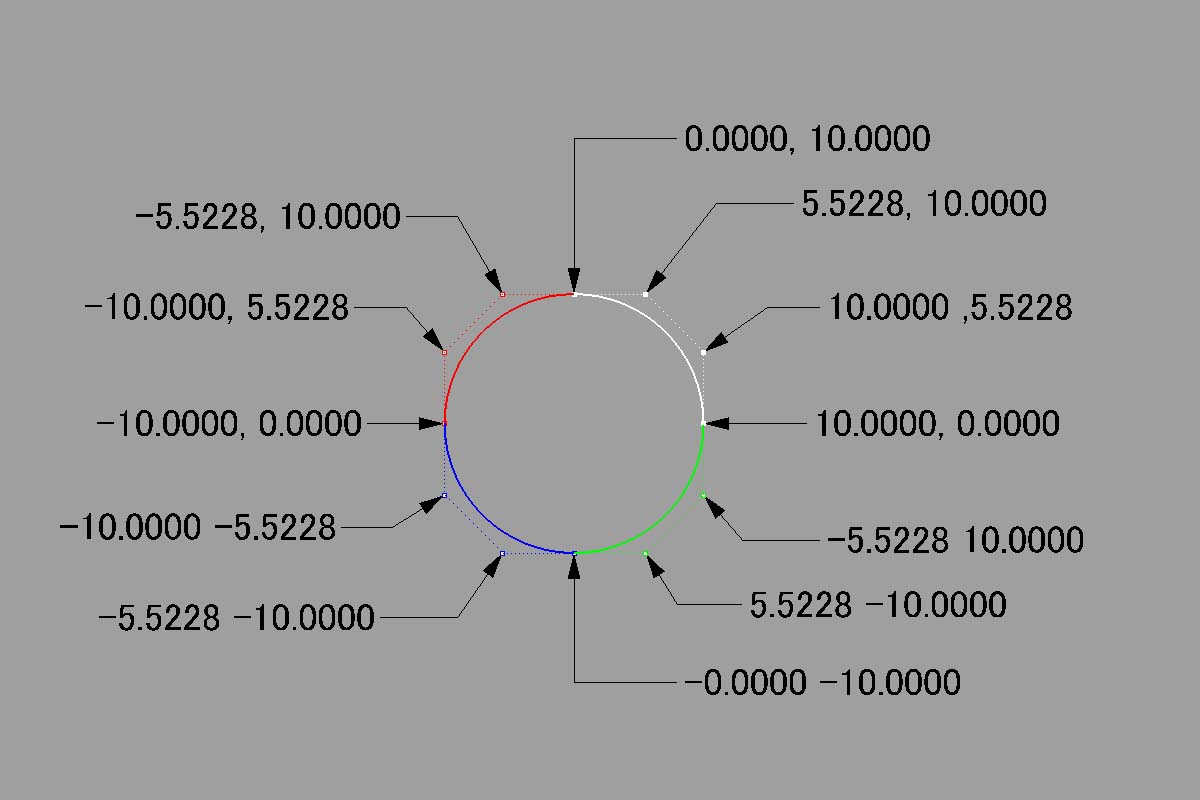

以上の数値情報をBezier曲線の方程式に代入して表示すると、Fig-1のようにそれぞれ4つのポイントを持つ4つの円弧によって円を表す。

このポイントはBezier曲線形状を制御するポイントで、コントロールポイント(制御点)と呼ばれる。

Bezierカーブはコントロールポイントの移動によって形状が変わる。
Illustratorでの実際の編集作業は、アンカーポイントの移動とハンドルバーの調整をすることによってコントロールポイントを移動させ、形を変える。
*
*
Fig-2
(クリックで拡大)

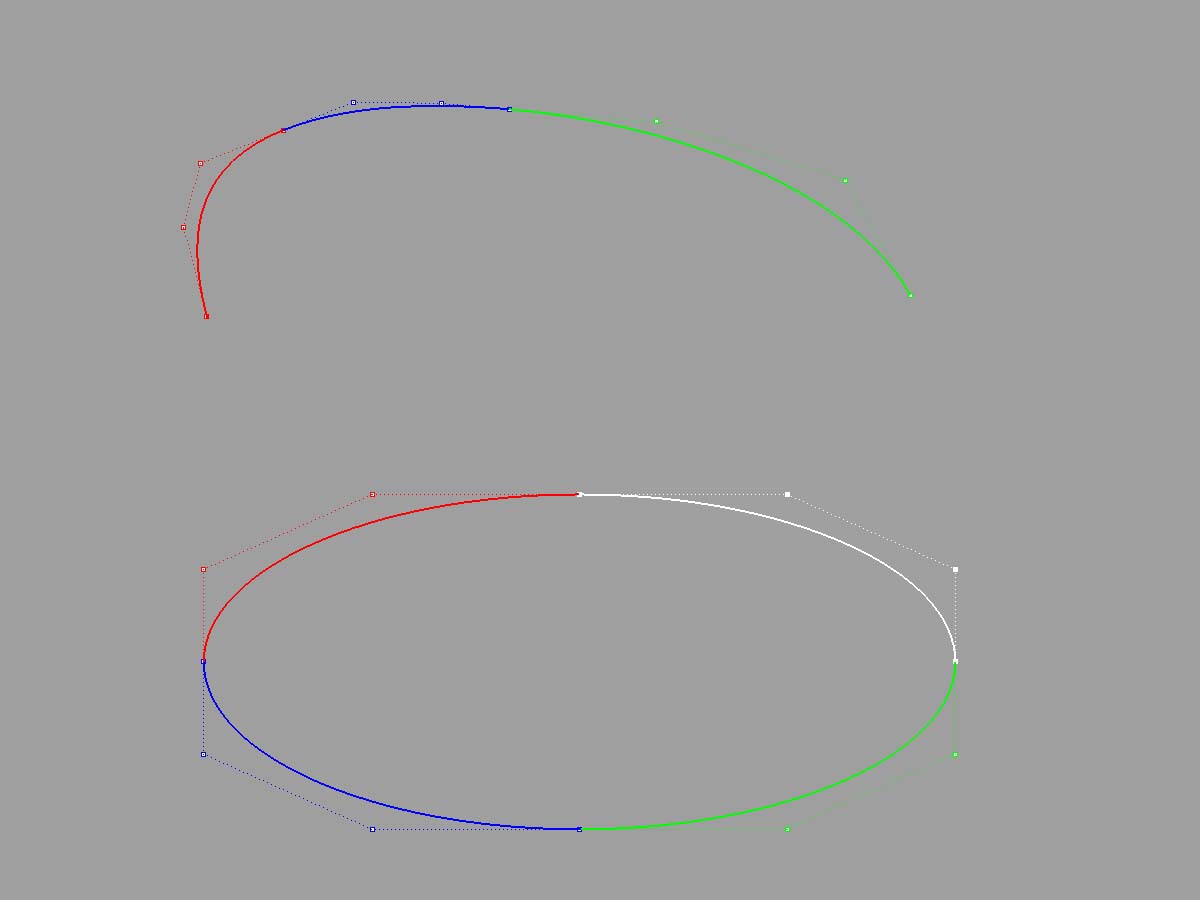

* Fig-2は楕円と自由曲線の例だが、このようにIllustratorでは最大4つのポイントで表されるBezier曲線を、必要に応じて複合カーブにしてアートワークを作成する。

1980年代の後半からBezier表現の拡張ともいえるNURBS(ナーブス)が現れ、現在、CADや高度な表現を必要とするCGでもNURBSが主流となっている。しかし、Bezier曲線は非常にシンプルに自由曲線形状を表現できるため、CADにおいても長い間使用されている。また、NURBSのもっともシンプルな表現はBezier表現と同じなので、自由曲線を理解するにはBezier曲線から考えるとよいだろう。
BezierやNURBSによるカーブはパラメトリック曲線と言われ、数学的に計算する際の変数の次数によってもカーブの形状が変わってくる。
Illustratorの場合は3次までの次数でカーブを描く。CADではさらに高い次数で曲線や曲面を表現し、15次まで表現するものもある。

次回は、自由曲線と次数について述べたいと思う。


-
