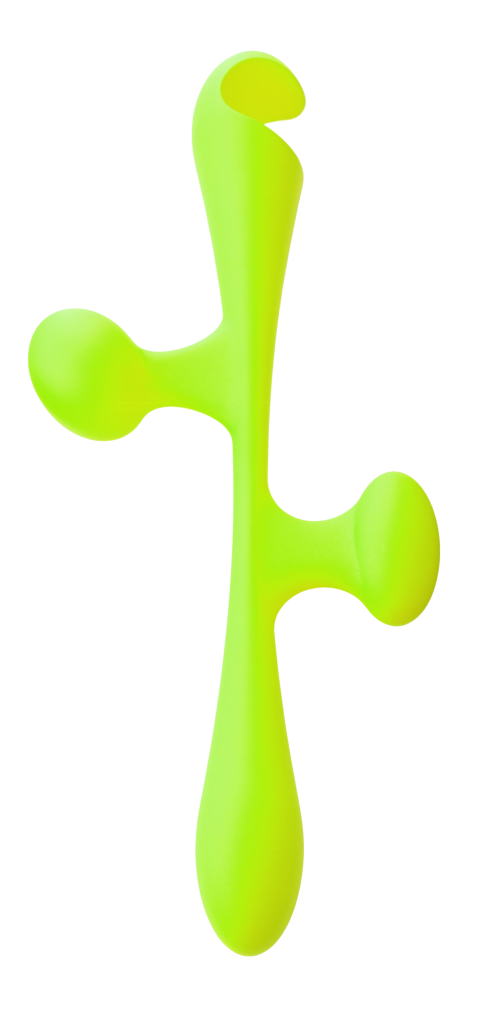

●有機的な形状を作成するには 写真1は電車のつり革である。いろいろな部分をつかむことができるのでいろいろな身長の人にも対応でき、柔らかいので頭にぶつかっても痛くない。それぞれのホルダーは、そのまま手のひらのツボ押し機能も備えているというデザインコンセプト。そこで作成したモックアップは、Rhinocerosでモデリングしたものを光造形で作成。それをマスターとして、ウレタン注形で複製したものである。モックアップは随分と長い間あるデザインTV番組のオープニングに登場していたのでご記憶の方もいるのではないかと思う。 ところでこのようなつり革のような有機的な形状は、アメーバーっぽいというか、細胞分裂の瞬間のような形状であり、クレイなどでは作りやすいのだが、CADなどでは比較的困難とされる形でもある。今回は、このような融合する形状について考察してみたい。

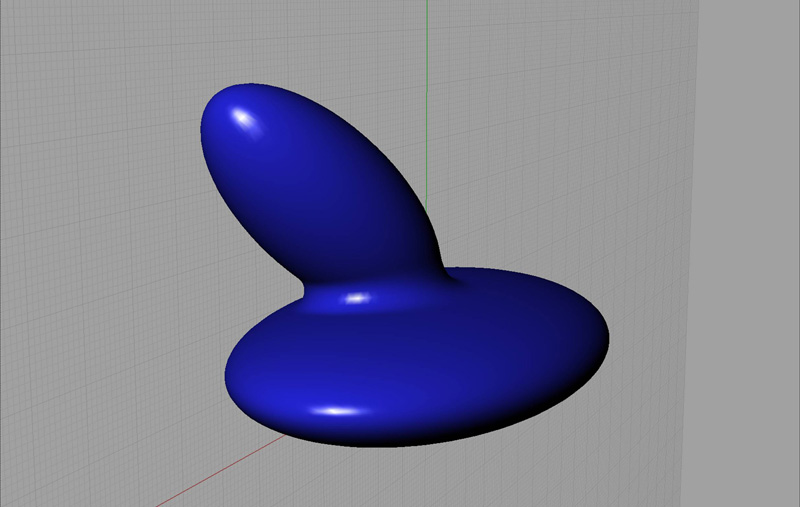

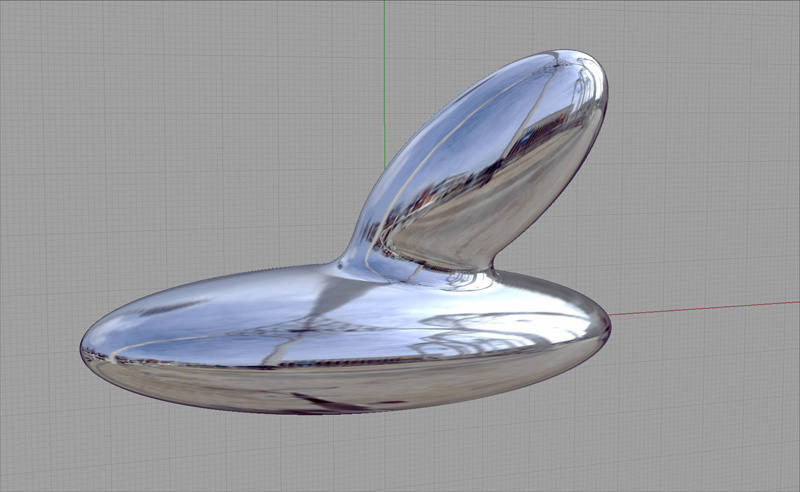

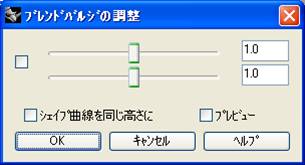

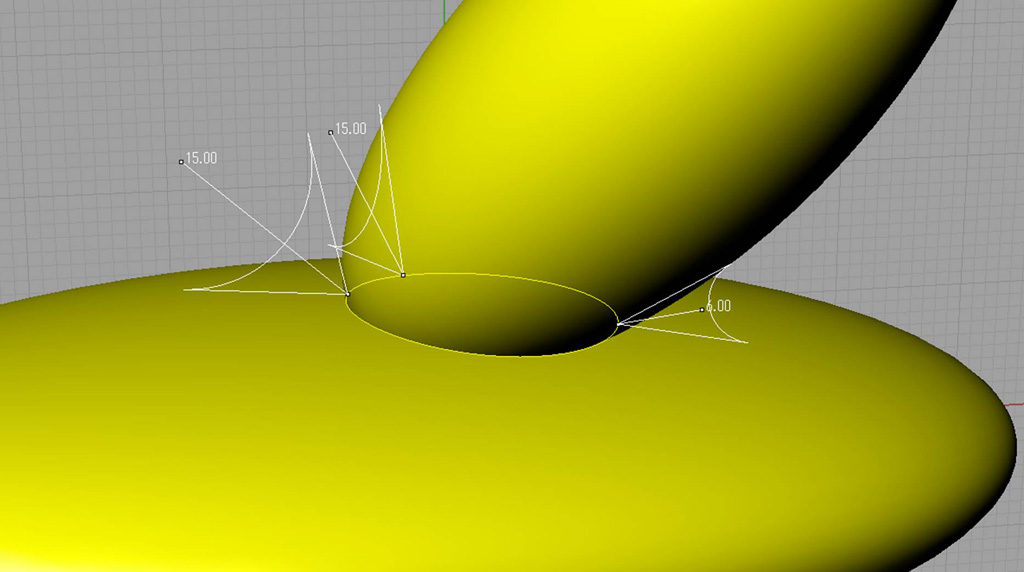

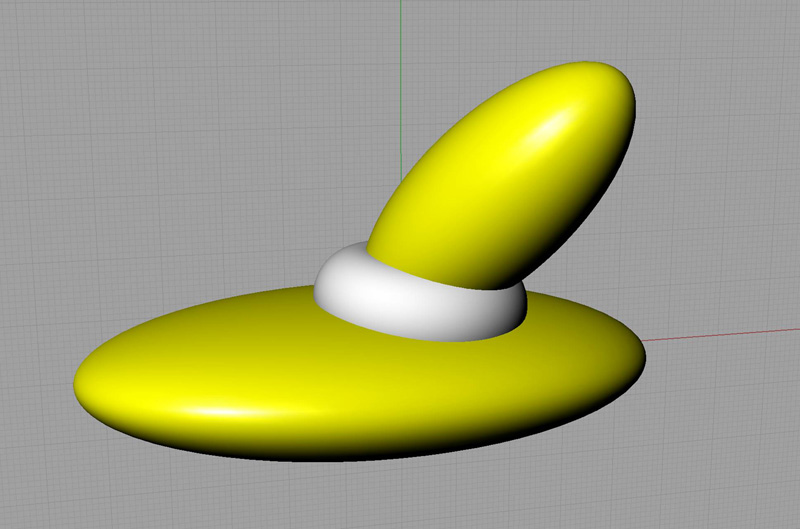

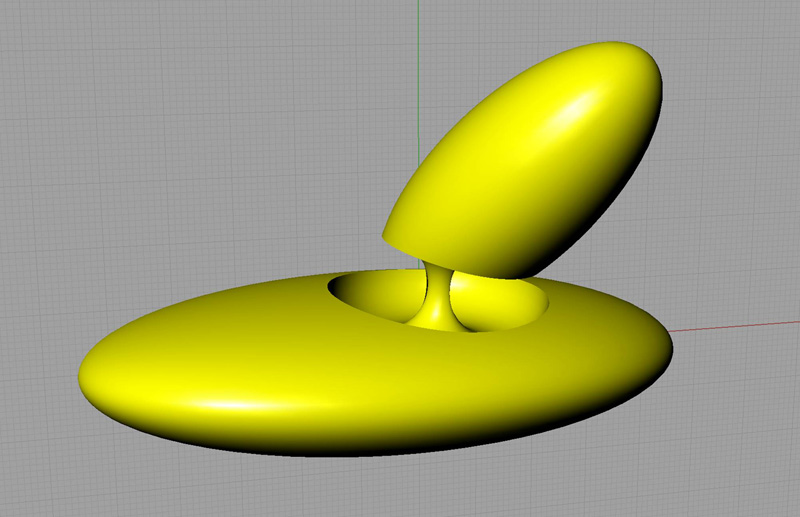

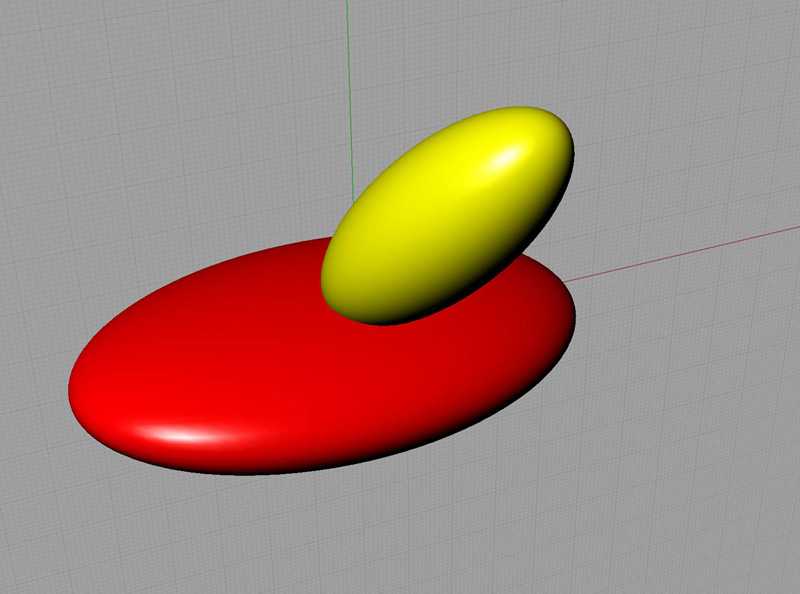

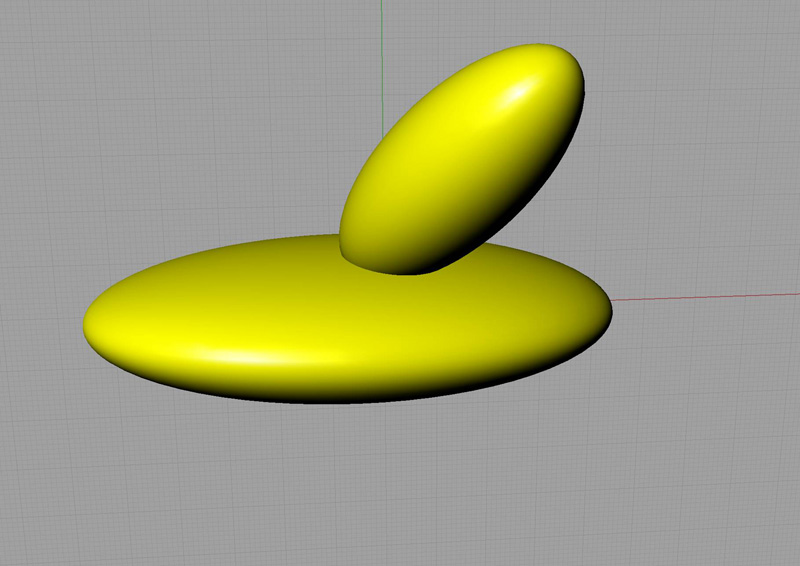

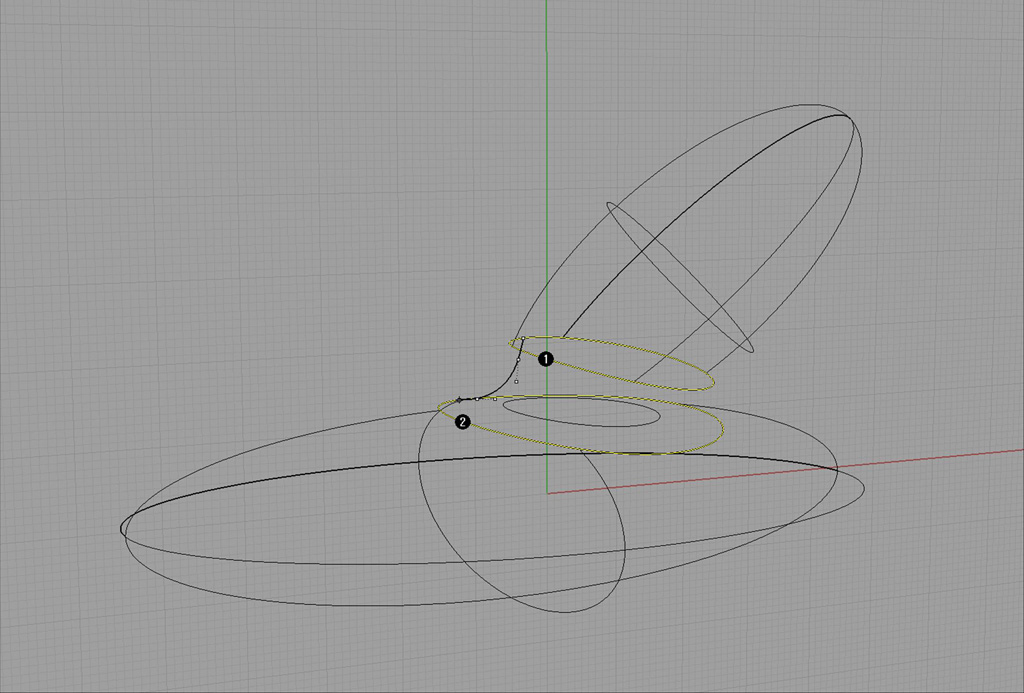

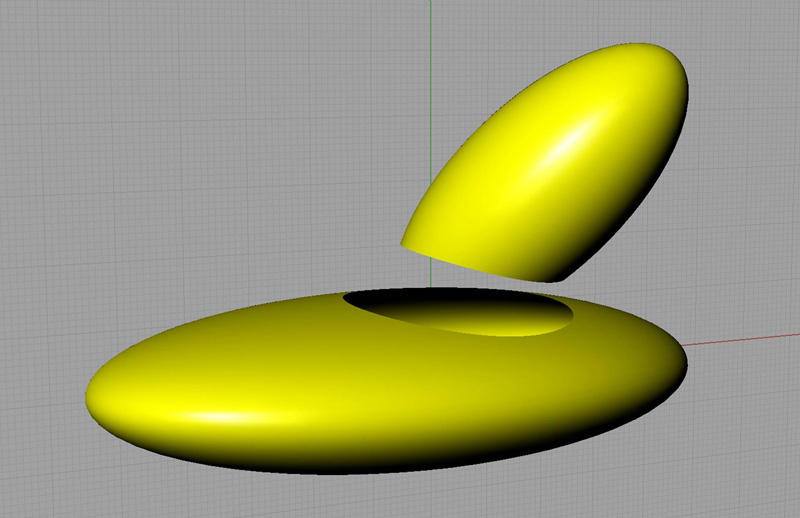

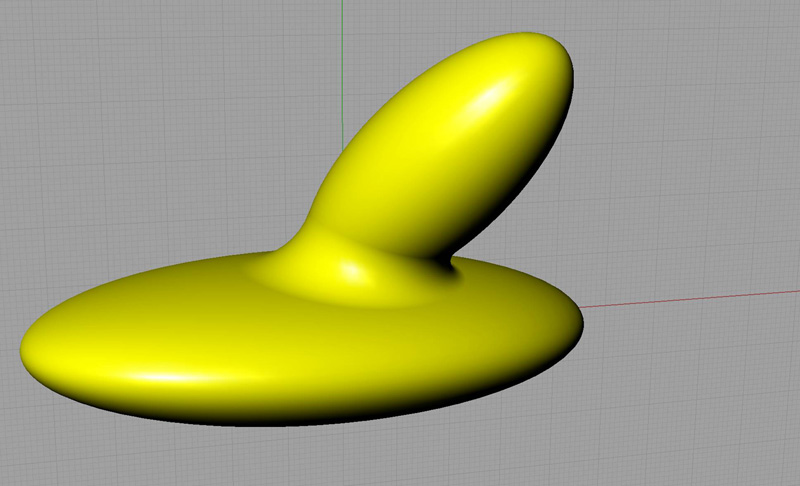

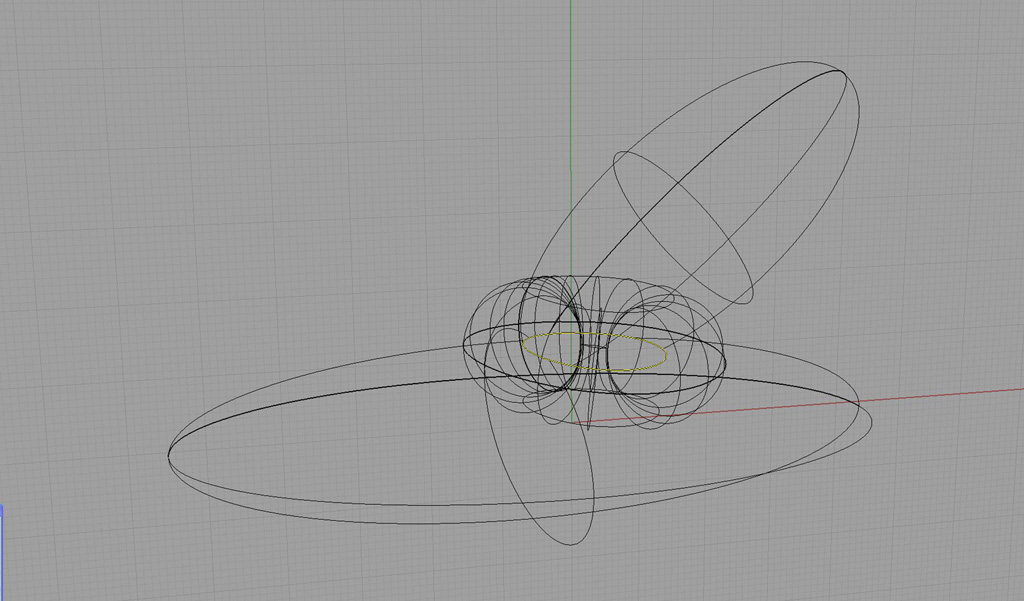

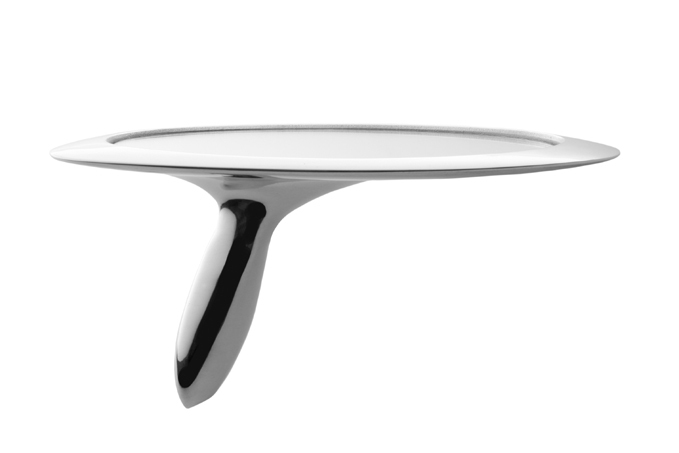

一般的に、画像1のような融合する形は基本的には物体と物体をぶつけてその境界線をぼかすという段取りとなるのだが、問題はその境界線のぼかし方である。 一般的なのは、まずソリッド同士（複数の形）をブーリアン演算の和で一体化させる（画像2）。そして、メニューから、「ソリッド」「エッジをフィレット」で物体同士の境界線を選択してフィレットを実行する。その際、単純にフィレットするのではなく、ローリングボール以外の構成にしてみることや、ハンドルを追加して、変化のあるフィレットにしてみることで狙ったイメージに近づけていくことができる（画像3、4）。このあたりの徐変Rでの造形は、ハンドルの追加とその位置関係の調整でかなり奥の深い形が出来上がるので、じっくりと時間をかけて形を追求する部分でもある。 また、少しでもCADで3次元のモデリングを試みたことがある人であれば分かると思うのだが、通常2次元画像面でとれていたフィレットの最大値が、3次元ではかなり小さくなってしまうということがある。面の変化率の度合いによってこのあたりのフィレットの数値は劇的に変化してしまうので、数字をメモしながらしつこいくらいにトライしていかなければならない。一見フィレットがとれたように見えていても、実はぱっと見では分からないサイズで面の破れが発生している場合がある。そんな怪しそうなときは、必ずオブジェクトのプロパティの「オブジェクトの詳細」で面が閉じているかどうかの確認を習慣化させておきたい。仮にフィレット後にオープンエッジが残っていたりすると、その次の工程でブーリアンができなくなってしまったりするので要注意である。Rhinoも4.0以降ではフィレットの微調整がかなり細かくできるようになっている。もし、3.0以前をお使いの場合はこのフィレットのことだけを考えても4.0にバージョンアップされることを強く勧める。 便利な微調整のきくフィレットであるが、形状によっては、フィレットのコマンドではどうにも狙った境界線のぼかしができないという壁に突き当たってしまう場合も実は数多くある。その場合、フィレットという考えは一度潔く捨ててしまい、一度面を切断してしまいその空いた部分に新しく面を張るという考え方に移行する。 一般的に面を切断するのによく使われるのが、境界線を使用してそこにパイプを作成し、そのパイプを使用して面を切断するという手法である。境界線が演算の関係で複数の線分となってしまった場合には、エッジの境界線を複製してそれらを結合させればよい（画像5、6）。ブーリアンでパイプ部分を引いてから、面を一度分解して、不要な面を削除する（画像7、8）。 ここで切断した2つの面の切り口のエッジを使って面を新しく作成していくのであるが、使うコマンドは、「サーフェス」「ブレンド」で切り口となる2つのエッジを順番に選んでいく（画像9、10）。その際、「ブレンドバルジの調整」というウィンドウで曲面の連続性を調整することができる。必ずしも初期設定の数値がきれいだとは限らないのでいろいろと試したほうがいいと思う（画像11）。 このブレンドで張った面は、フィレットのときよりもさらにダイナミックな面でつなげることが可能になる（画像12、13）。このブレンドを使った方法でも、実はパイプ自体の径を徐変させたり、パイプの位置をずらしたり大きさを変えたりすることで、さらに効果的な造形が可能になってくる。もちろんそこで大事なのが、自分自身の造形の美しさの判断力となるのはいうまでもない。2次元図面で、単純にRを数字だけで指定していたのが今では考えられない。Rといえども非常に重要なデザインの面の構成要素であることを意識しなければならない。 最後の写真（写真2）は、展覧会のために作成したアルミのハンドミラーである。魚が水溜まりに飛び込んだ瞬間のような形状である。普段は伏せて置いておく道具なのでこのようなデザインにしてみたのだが、今回のブレンドサーフェスの応用で作成した造形である。
|
