●ノートPCでペンタブレットを使いこなす 今回、ペンタブレットを試用する機会を得て、デスクの足下に「デスクトップPC」を置かなくなったのはいつからだったか…と、改めて記憶を辿ってしまった。筆者の仕事環境はすでに「ノートPC」中心になっている。 フリーランスで仕事をしていると、出張先でのメールのやりとりであったり、プレゼンシートの手直しであったり、場合によっては3D CADのモデリングの直しであったりと、ノートPCが活躍する場面は数限りない。 筆者の場合、2台のノートPCがメイン機となって久しい。現時点の環境は、約1年程前に導入したMacBook ProとHP EliteBook8530wで、どちらも15.4インチワイドの液晶画面。使い分けとしては、SolidWorksやRhinocerosなどの3D CAD系ワークをEliteBook8530wの方で行い、日常のメールや企画書、プレゼンボード類のワークはMacBook Proで行っている。 もちろんすべてのデザイナーがノートPCで仕事をこなしているわけではない。コストパフォーマンスが高く、大きなディスプレイが特徴のiMacをメインにしているデザイナーもいれば、Dellのデスクトップに強力なグラフィックボードを積んで…というデザイナーも多い。そういった最新のデスクトップPCには及ばないが、ノートPCも数年前のデスクトップを凌駕するスペックを持っている。デザインワークであっても、ノートPCのスペックで事足りてしまう。 あとは、どういうコンピューティング・スタイルがデザイナーとデザインワークにフィットするのか…ということだろう。さらにいえば、私たちの日常は、iPhoneやiPadがノートPCに変わるパーソナル・コンピューティングの主役になりそうな時代の中にある。
●Intuos4 Mediumを心地いい距離感に設置 さて、今回試用したIntuos4 MediumとCintiq 21UXであるが、筆者はこれまで利用回数は減っていたものの、Intuos2を利用していた。筆者の所有していたIntuos2は、タブレット有効部分がA4サイズ、外寸はA3サイズで、これをMacのデスクトップ機につないでいた。メインマシンがノートPCに置き換わってからというもの、外寸A3サイズのIntuos2はその大きさ故に登場回数が激減していた。 なぜなら、ノートPCはデスクトップPCと違い、キーボードが本体の一部として画面の手前にいつも存在するため、その手前にペンタブレットを置くと画面までの距離が遠くなりすぎて描き心地が犠牲になってしまう。もちろんノートPCに合うサイズのペンタブレットを用意すればよいのだが、そのままの状態で現在に至ってしまった。ちょうどそんな時期にIntuos4 Mediumを試用できる機会に恵まれた。 さて今回、まずはIntuos4 MediumをEliteBookに接続して使ってみた。このタブレットは4サイズ（Small、Medium、Large、Extra Large）あるIntuos4のなかで、一番ノートPCと相性の良いサイズだ。実際横幅もEliteBookに近い。そこで、自分にとっての心地いい画面までの距離感を優先して、Intuos4をEliteBookのトラックパッド部分に載せる形で使ってみることにした。以下その状態で各アプリケーションを利用し、そのインプレッションを記していく（Cintiqに関しては次回でゆっくりと試用させていただく）。

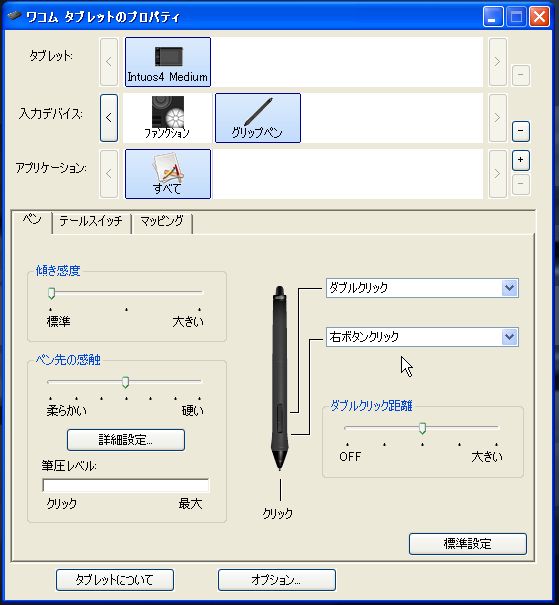

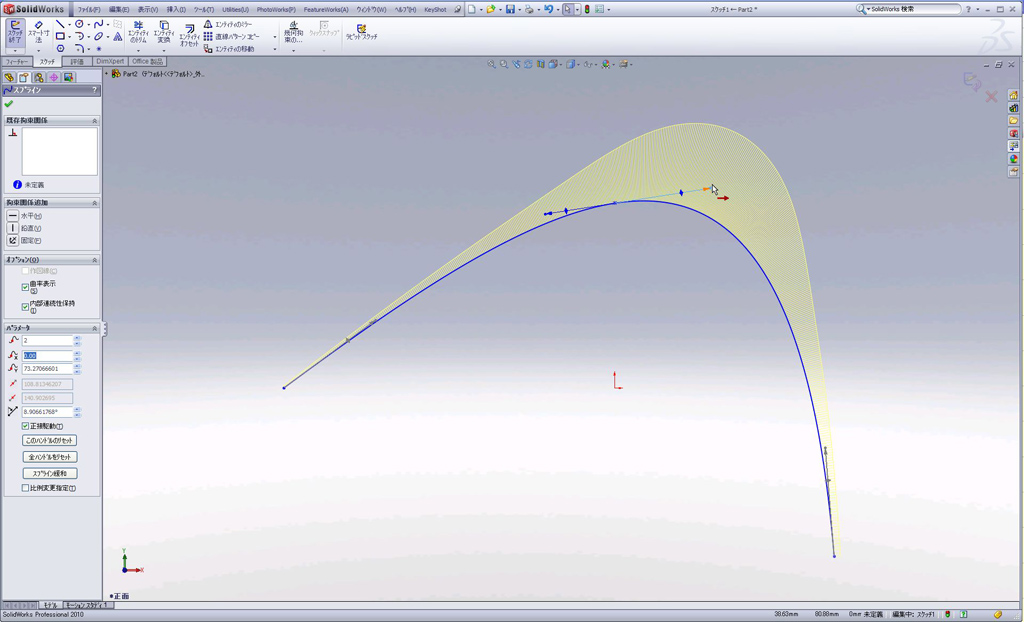

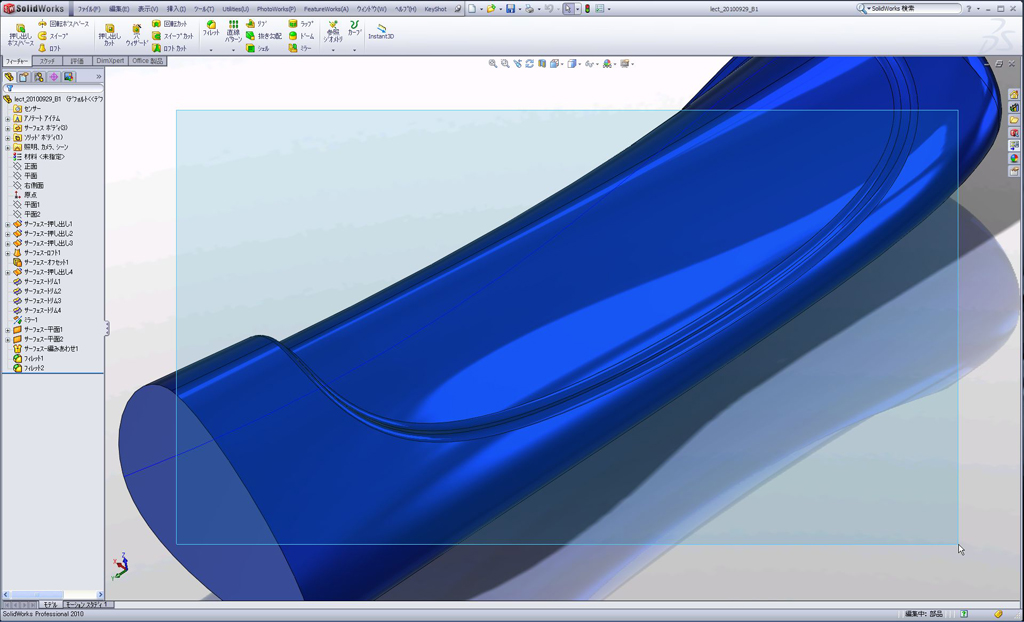

●Intuos4でSolidworksを操作する 日常的に使っている3D CADでのデザインワークでは、頻繁に用いる右クリックからのコンテキストメニュー呼び出しや、ホイールでのズームなど、3ボタンマウスのアクションが欠かせない。その使い勝手に遜色なければ、ペンタブレットのみでマウスレスな作業スタイルを実現できるかもしれない。 実際に3D CADのSolidworksで試用を始めてみた。Intuos4のプロパティでは、エクスプレスパッドの割り当て変更や、ペンのクリックに対しての細かな設定変更もできるのだが、まずはデフォルトで使ってみた。 メニュー操作、図形の作図、立体化のための各種コマンド類や、 3Dモデルを回転させてみるなどの通常の操作においては、マウスの代わりの操作に違和感はない。強いて言えば、マウス操作は手首の付け根を支点にして使い、ペンタブレットは肘支点の腕の移動で操作するので、最初は違和感があるかもしれない。実際、画面の右下あたりにあるカーソルから、左上のメニューを操作しようと思うと、操作のための移動距離はマウスが5〜6cmなのに対して、ペンタブレットの場合は25cmほどになるからだ。 右クリック操作はペンのグリップにあるサイドスイッチのクリックで行う。マウス中ボタンのホイールで行っていたズームイン、ズームアウトの操作は「タッチホイール」を左手で操作することで可能。アプリ毎のショートカット以外に左手を使う場面となるが、全般的にペンタブレットによるSolidworksでの使い勝手は良好だ。 ほとんどのCADでスムーズに使えるだろう。 ただ、3D CADのオペレーションでは、キーボードからの寸法入力が頻繁にあるのだが、数値入力に関してはマウスに分がある。マウスは手を離してもマウス自体はマウスパッドに留まっていてくれるので、離した手はそのままキーを叩く動作に入ることができるが、ペンの場合はペンを持ったままキーボードを叩くか、付属のスタンドやタブレットの上に一旦置いた後、キーボードを操作するという2段階のアクションになる。筆者の場合は気づいた時はペンを口でくわえて数値入力後に持ち直すという動作を無意識にとっていた。 SolidWorksに限らず、3D CADがタブレットモードとも言うべきインターフェイスを備えていてくれたら、それこそデザイナーにとっては理想の道具ではないだろうか。ちょっと想像してみてほしい。微妙な感覚をフィードバックできるIntuos4である。スプライン曲線や曲面のコントロールが筆圧感知に対応していたら「触るような感覚」で、3Dモデリングが行えるかもしれないのだ。ポップアップする数値入力のダイアログボックスなどはテンキー付きにすることで持ち替え頻度を軽減できる。そのためにはCAD側からハードウェア側へのアプローチがもっと欲しいし、また希望するところだ。Photoshopのブラシや、Illustratorのペンツールなどは、そうした歩み寄りがうまくいっている好例なのだ。

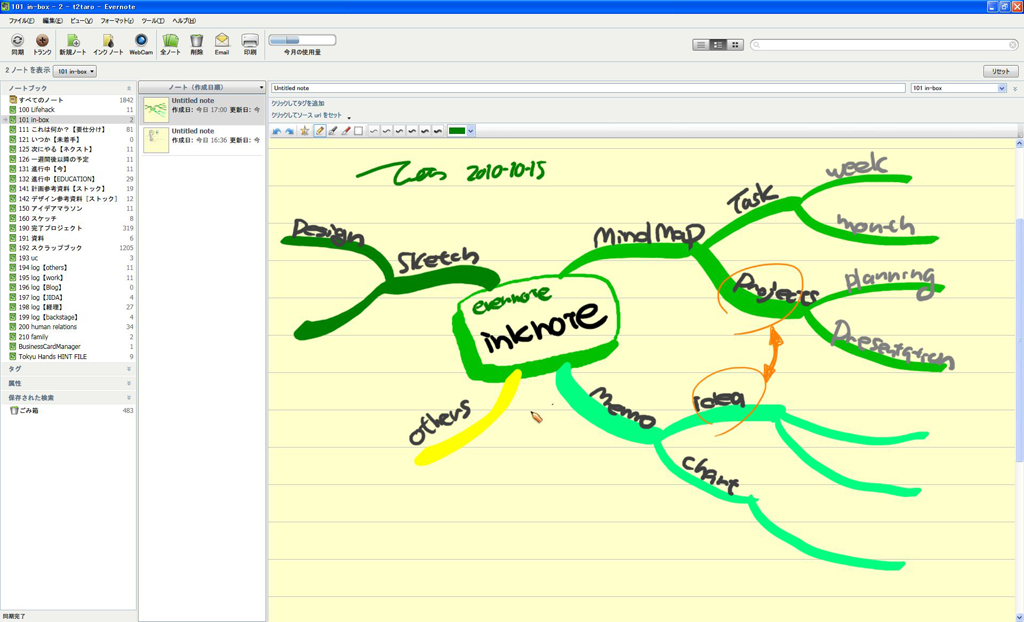

●Evernoteでの試用 次に、もはや手放せなくなったデイリーアプリ「Evernote」でIntuos4を試してみた。できればCADも日常使いのソフトも同一環境でシームレスに使いたいからだ。 EvernoteのWindows版にだけ提供されている「インクノート」という機能を使ってタブレットでマインドマップを手書きしてみる。線の太さや色などには限りがあるのだが、現実のホワイトボードに比べれば豊富である。とはいえ、マインドマップに特化したソフトとは違い、大きなサイズのマップを描くのには不向きであるし、筆圧は感知するが繊細な使い勝手とは言いがたい。手書きのメモであれば問題ないのだが、ポテンシャルの高いIntuosの活用…という視点から見ればまだまだのものだった。今後のEverenoteの仕様変更に期待することにしよう。 今回の試用で改めて感じたのは、クリエイティブなワークにとってペン入力は魅力的ということだ。ホワイトボードにマインドマップを書くように、ポストイットにメモを書くように、それらが自然な動きとアナログツールのような書き味として提供されるのは歓迎しないデザイナーはいないだろう。 次回は、Cintiq 21UXを中心に、タブレットの本領を発揮するアプリとの組合せでレポートする予定だ。
|
