3Dデジタルツールと立体造形

前回まで、基本的な話に終始してきたが、今回から具体的な形状を元に説明していきたい。モデリングは「Rhinoceros4.0」を使用する。

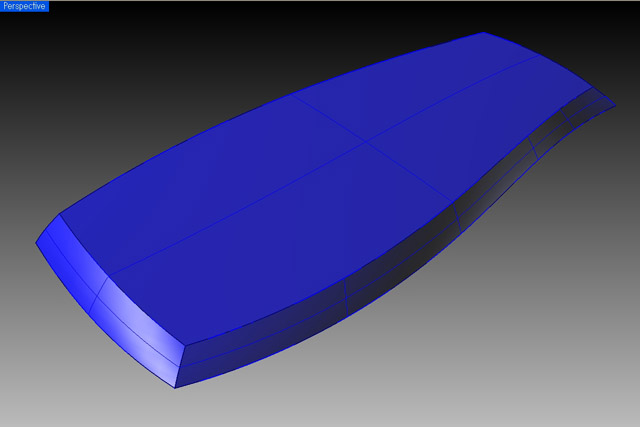

形状が複雑になってくると必然的にその形状を構築するためのカーブやサーフェスも増えてくる。実際の製品をモデリングするうえで、1本のカーブや1枚のサーフェスで完了することはきわめてまれなケースだ。複数のカーブやサーフェスを扱うようになる構成されるさいのそれぞれの“位置関係“が重要になってくる。Fig-30はキーボードの基本サーフェスを作成した段階のものだ。

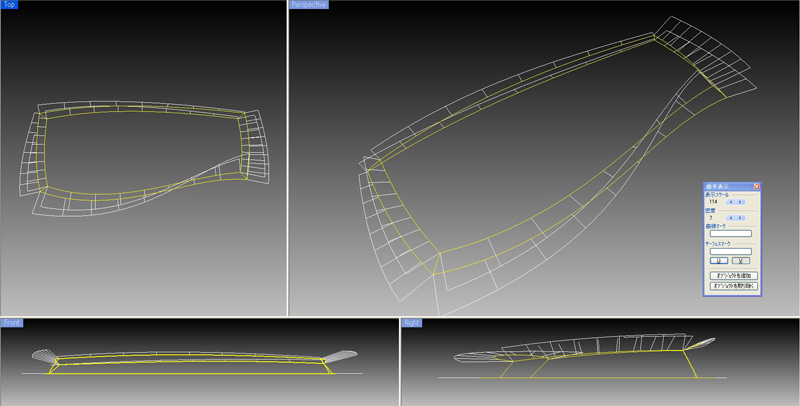

前回までのおさらいをしながら、この基本形状をみてみよう。サーフェスを作成するためには、3次元カーブが必要である。このキーボードは6枚のサーフェスから構成される。その形状を決めるためには、立方体と同じく12本の稜線（エッジ）が必要となる（Fig-31）。

Fig-31の図中、キーボードの底面にあたるカーブ群は、2次元カーブである。上面に配置されたカーブ群は、Z方向にも曲率を持ち、3次元カーブといえる。

ここでのカーブは、3次でコントロールポイント4つのものと、5次でコントロールポイント6つのもので描いている。前回までのことを復習すると、Bezier表現（BezierはNURBSの一部）であるため最もシンプルで、カーブ中にノットを持たないのでコントロールしやすい。

（注：Bezier表現で作成された形状はどのコントロールポイントを編集してもカーブやサーフェス全体の形状が変わってしまうという問題もある。この問題を解決するのがNURBS表現であるが、これから話が進むにつれて説明していく）。

これらのカーブの作成方法はRhinoceros 4.0の場合、下記のようになる。
1）必要な本数だけカーブを描く
2）カーブの端点は必ず、一致させておく。
3）自分のイメージに合う形状になるようにカーブのコントロールポイントの位置を編集して形状を整える。

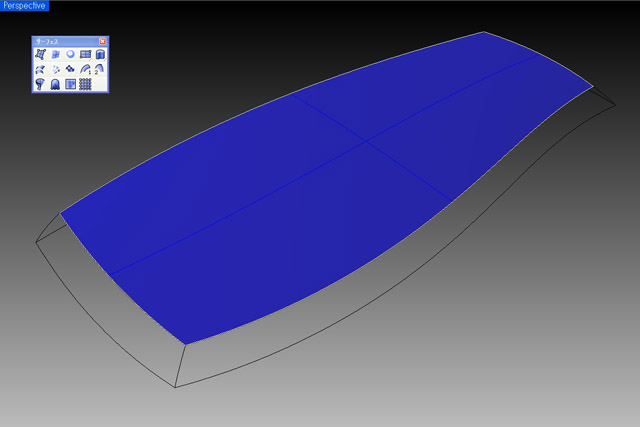

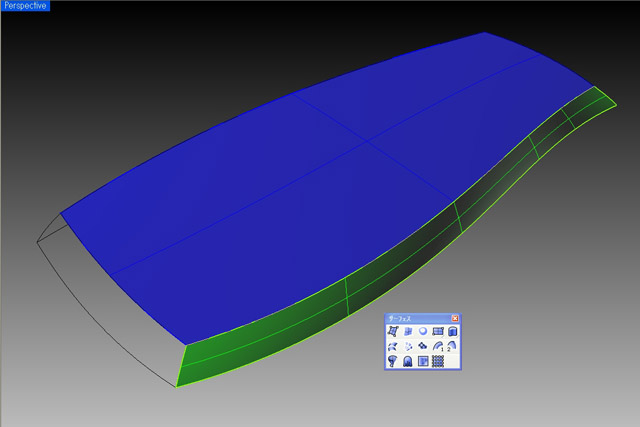

後は、3次元カーブからサーフェスを作成すれば良いが、ここでは最も基本的な“4EdgeSurfコマンド”でキーボード上面を、側面を”2railコマンド”などで作成しよう。Rhinoのヒストリー機能を使用すれば、すべてのサーフェスを貼った後にカーブを編集してもサーフェス形状が追従して変形されていくので、カーブを編集しつつ、サーフェス形状を整えていくことができる（Fig-32、Fig-33）。

次に4隅の処理であるが、ここは単にシステムによってぼかし面（フィレットやブレンド）をかけるという考え方とデザイン的なぼかし処理（デザインR）をしようという考え方によってアプローチが異なる。前者の場合は、稜線にフィレット（徐変フィレット）やブレンド（徐変ブレンド）を挿入すればよい。

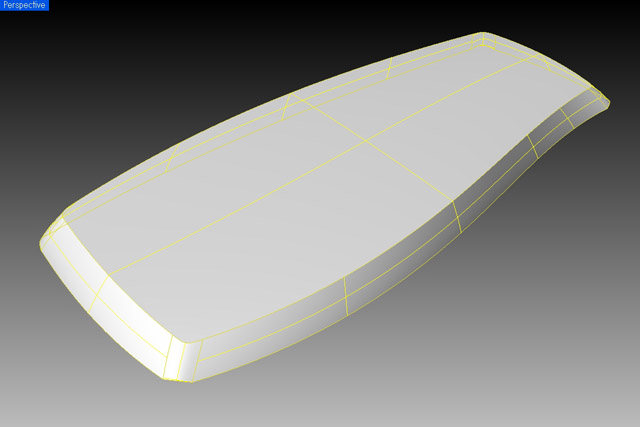

Rhinocerosでは、ぼかし面を作成する場合に、隣り合うサーフェスと1次連続（接線連続）になるものをフィレットと呼び、2次連続（曲率連続）になるものをブレンドと呼ぶ（曲率連続フィレットと呼ぶ場合もある）。Fig-34は、“BlendEdgeコマンド“で2次連続になるぼかし面を作成した例である。

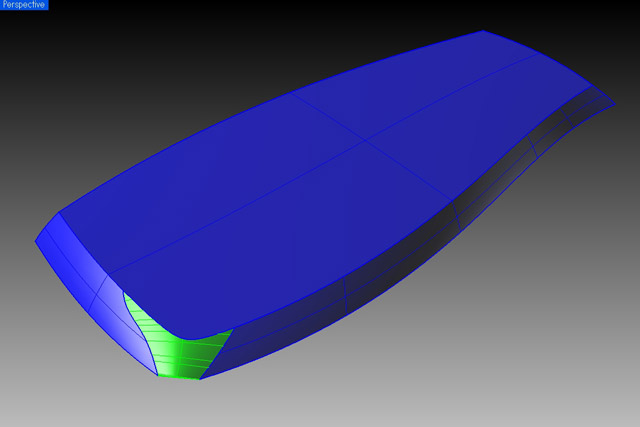

多くのソリッドモデラーではこのようなぼかし処理を行うが、どのようなサーフェス間に対しても、思うような形状のぼかし面が作成できるわけではない。システムが判断して作成するフィレットやブレンドは、多くの場合、作成できる形状は先の例のように簡単なものであるか、仮にできてもFig-35の形状のように、意図しないぼかし形状になってしまうことがある。特に、この例のように形状を構成するサーフェスがすべて自由曲面である場合はその傾向が強い。

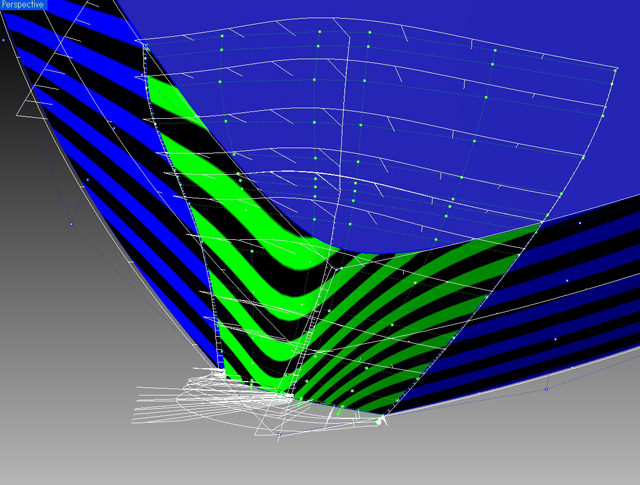

この例では、比較的簡単なサーフェス形状であるが、すべて自由曲面同士である、さらに連続性も考慮してフィレットを作成する場合には、かなり無理な形状にならざるを得ないことが多い（Fig-36）。

このような場合には、システムが“作成出来る“ぼかし面で妥協するか、自分で境界を作成して意図した形状になるように作り込む。

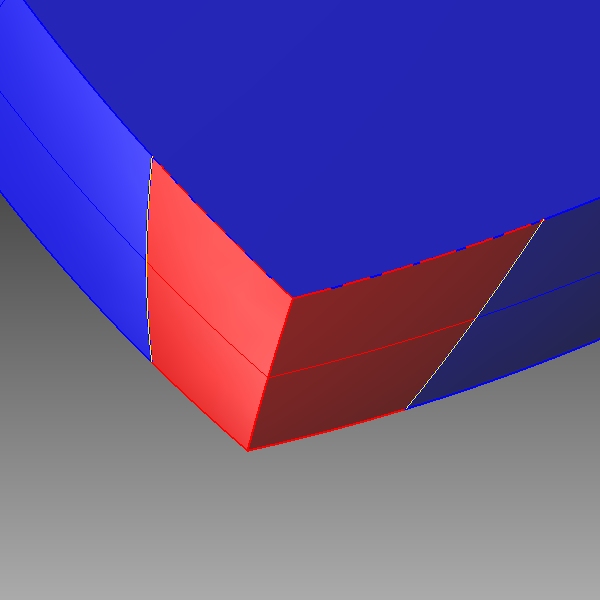

一例としてまず自分でぼかし面の境界となるカーブを、InterpCtnOnSrfコマンドで作成し、トリムする（Fig-37）。

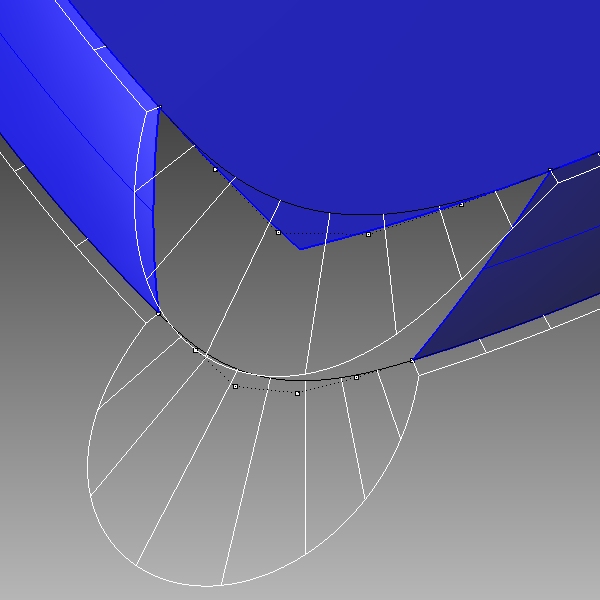

次に、トリムした側面のサーフェスのエッジから、“BlemdCrvコマンド”で2次連続になるカーブを作成する（Fig-38）。

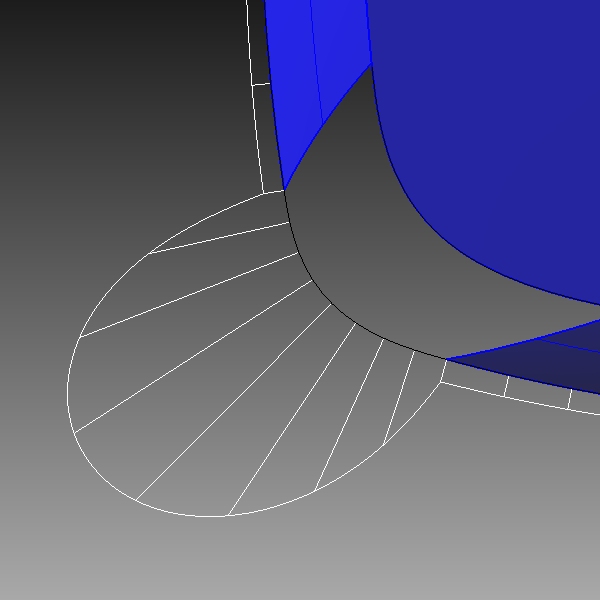

ここで作成されたカーブの曲率変化をTop面からみると、Fig-39のようになっている。このコマンドはカーブ作成時に、ある程度の曲率の変化をコントロールすることができる。Rhinoの“BlemdCrvコマンド”で作成した2次連続の保障するブレンドカーブは、5次6ポイントのBezierで作成される。

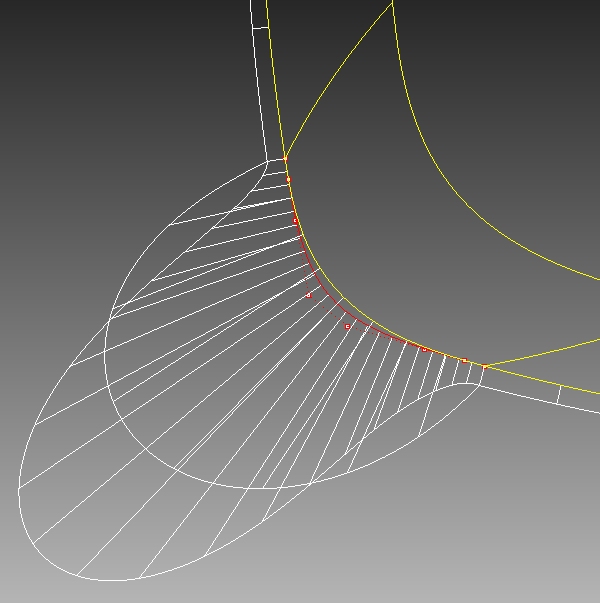

新たに作成されたカーブの曲率の変化が気にいらない場合は、コントロールポイントの数を、Rebuildコマンドで増やしカーブの変化を調整する。Fig-40は、ブレンドカーブのコントロールポイントを8ポイントに上げ調整した例である。

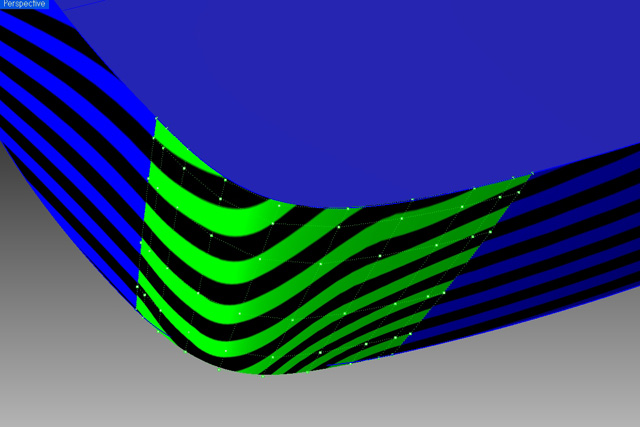

上面、下面のサーフェスを調整したカーブでトリムし、サーフェスを作成することによってぼかしの面をコントロールしながら作成できる（Fig-41）。

デジタルツールは所詮ツールであり、人間の知性や感性を反映させることはコマンドに頼っていては難しい。ぼかし面などのようなデザイン的な意図を反映させたい場合には、複数のカーブの関係をうまく処理して対処することができる。
