第8回:ブレンド曲面を使った形状の作成


今回は2曲線間で形の変化が大きい場合の作成方法を紹介していこう。

*
よく使うシチュエーションとして、向かい合った2辺の空間を滑らかにつなぐことが多い。互いの曲面の連続性を維持したり、周りの曲面との関係を考慮して作成するため、内部パラメーターを極端に変更することはあまり行わない。
周りの形状に影響がなく作成できる場合は、曲面の連続性や曲率テンションなどを大きく変化させると、途中の断面線やキャラクターラインを定義しなくてもいろいろな形状が作成できます。

*
*

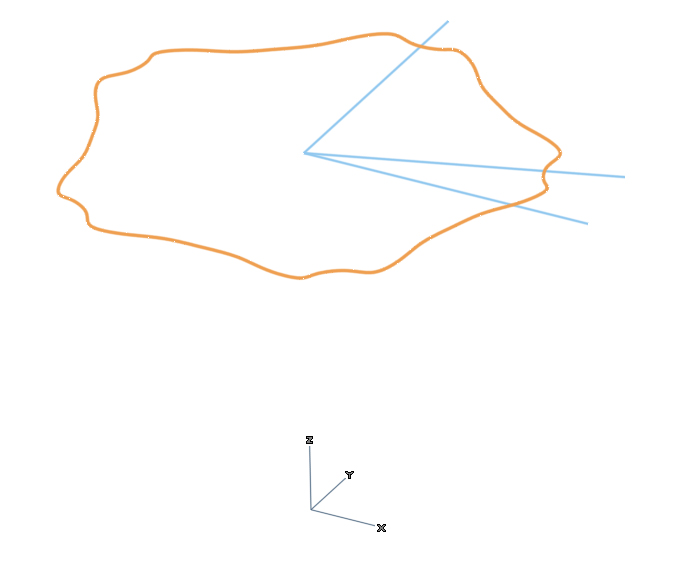

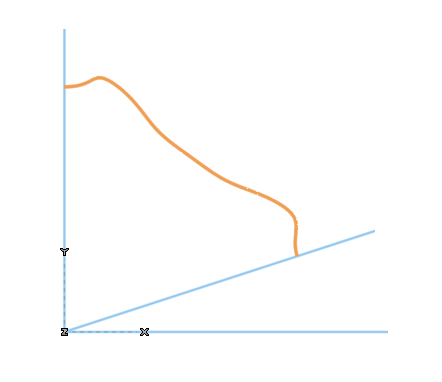

1-1.まず上側の曲線を作成していく。規則的な形状なので1/5だけ作成する。全体の雰囲気を確認しながら行うため先に回転コピーをしておく(クリックで拡大)
*
* Photo
*
1-2.(クリックで拡大)
*
* Photo
*

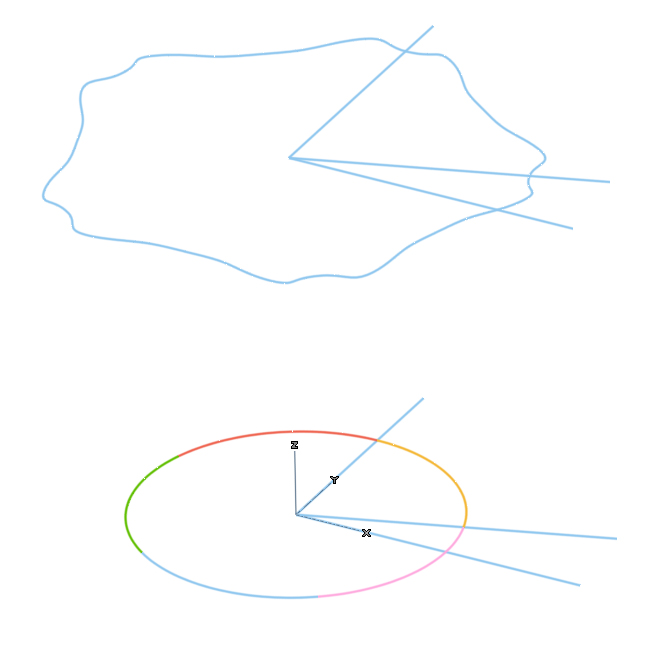

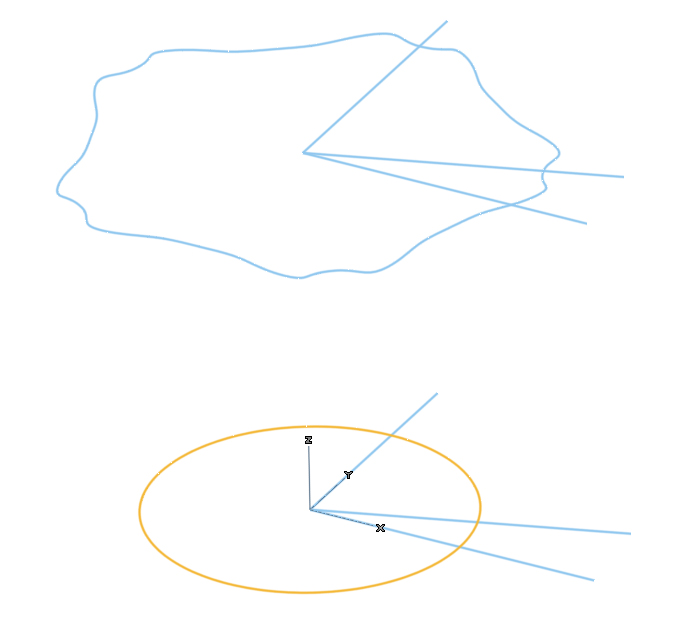

2-1.次に下側の曲線を作成する。円であるが、上の曲線と同じ位置で5分割する(クリックで拡大)
*
*
2-2.(クリックで拡大)
*
*

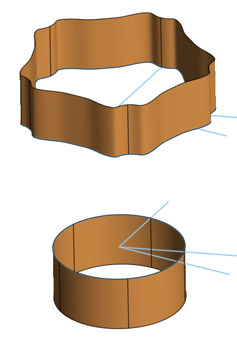

3.上下の曲線にサポート曲面を作成する
*
*
4.3をサポートとしてブレンド曲面を作成する
*
*
5-1.次に形状検討するので内部パラメーターを調節してみる曲面の連続性(位置、接線、曲率)
*
*
5-2.
*
*
5-3.
*
*
6-1.曲率テンション(接線で小、中、大)
*
*
6-2.
*
*
6-3.
*
*
7.サポート曲面に角度をつけて接線連続
*
*
8.一連の方法によって短時間で幅広い形状検討が可能となる。しかしパラメーターだけでは表現できない場合もあるので、きっかけとして使うことも有効である
*
*


-
