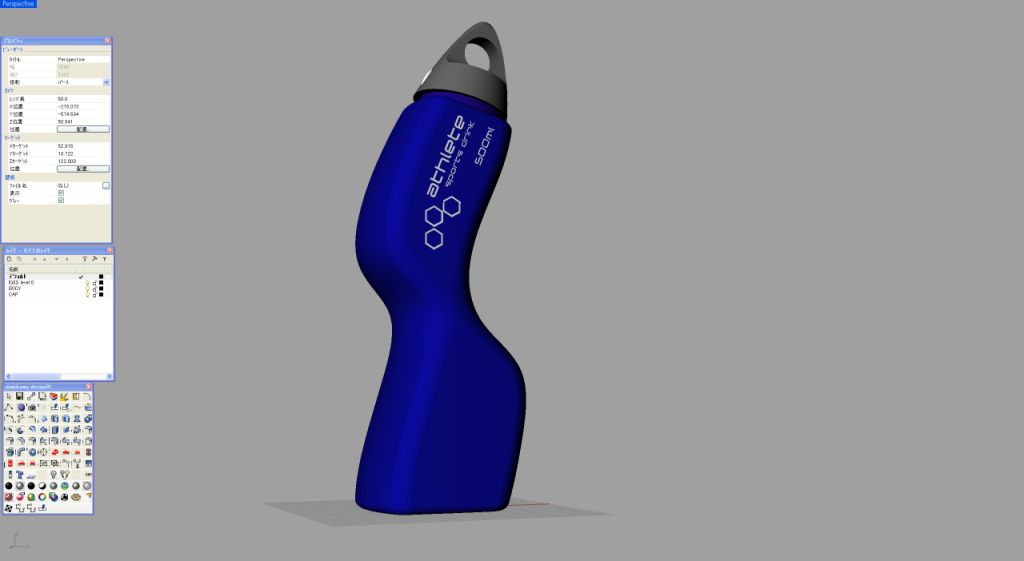

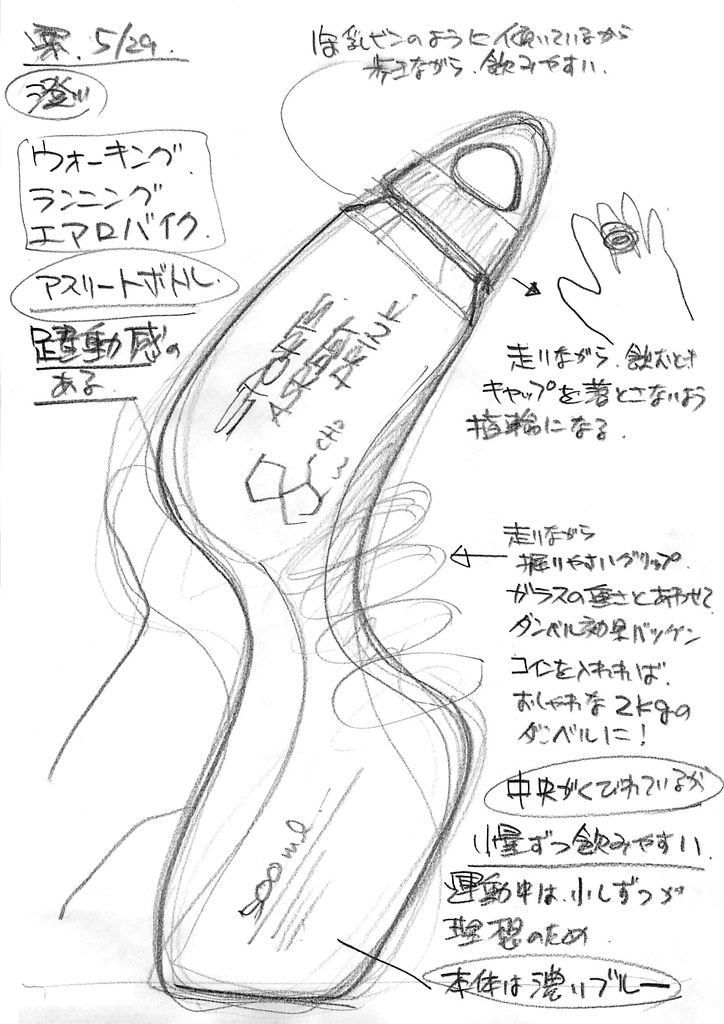

●2レールスイープからネットワークサーフェスへ 私自身は2レールスイープを非常によく使うのだが、これと同じくらいに重要なコマンドが「ネットワークサーフェス」である。では、なぜこの機能が必要になってくるかを具体例で展開してみたい。コマンドを教科書のように順番に学ぶやり方もあるが、実戦で本当に必要な機能を力ずくでマスターしていくのが一番の早道だと思う。 先日、テレビ東京で「ガラス瓶業界をデザインが救う」という番組に出演させていただいた。そのときに作成したボトルのデザインがこのアスリートボトルである。くびれが握りやすく、お洒落なダンベル代わりにもなる。 実はこのボトルの造形は、2レールスイープとネットワークサーフェスを駆使して作成したものである。せっかくの機会なので、このボトルの記憶がまだ残っているうちに造形の手順について解説していきたい。

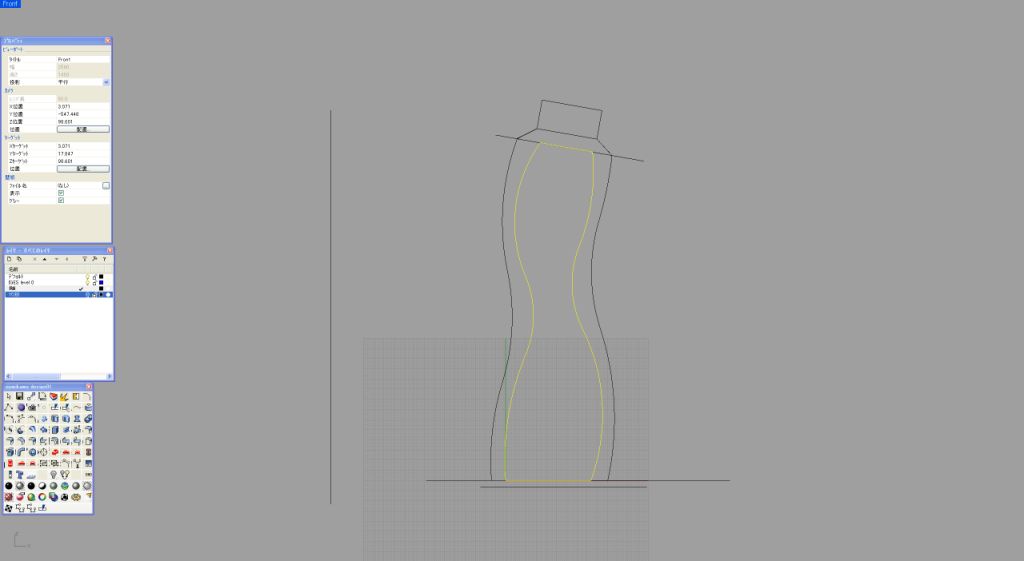

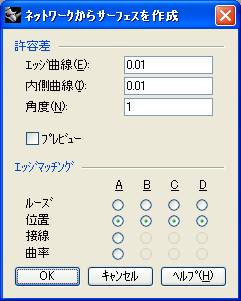

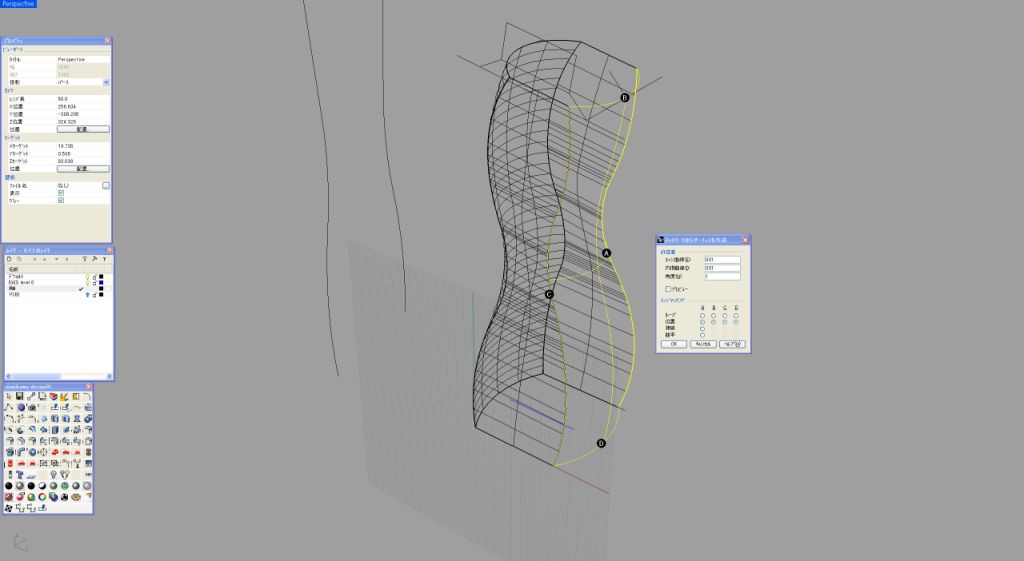

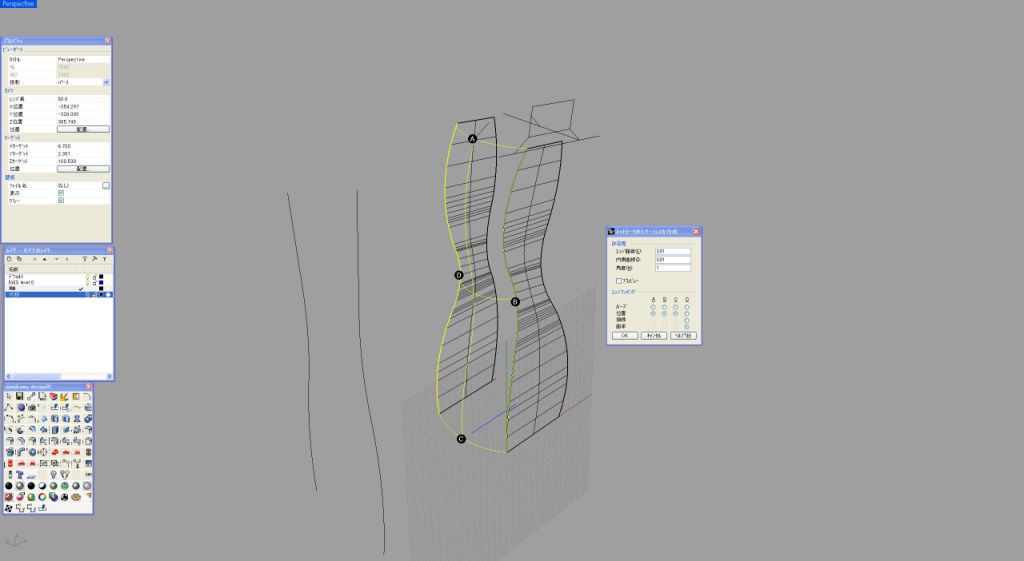

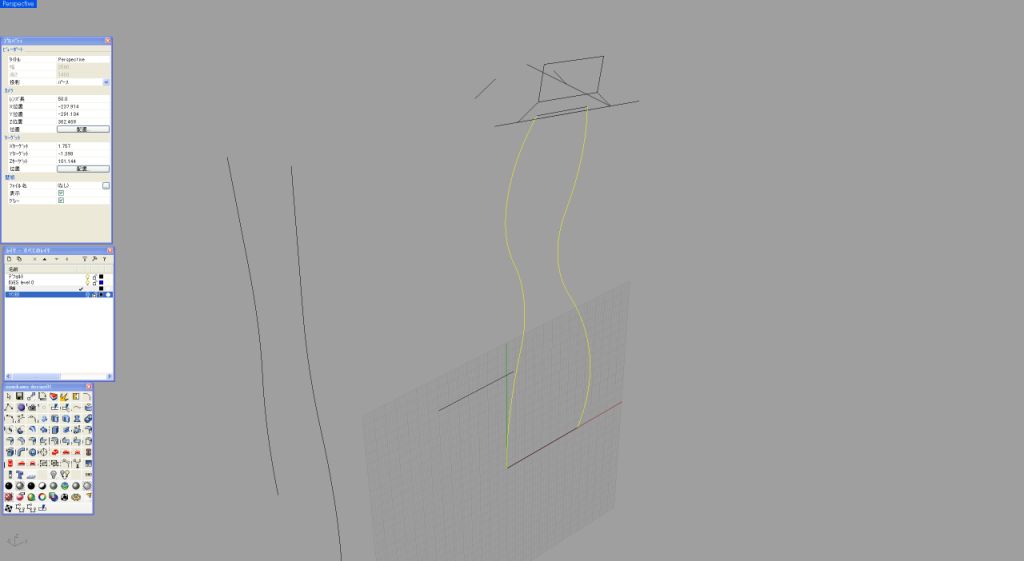

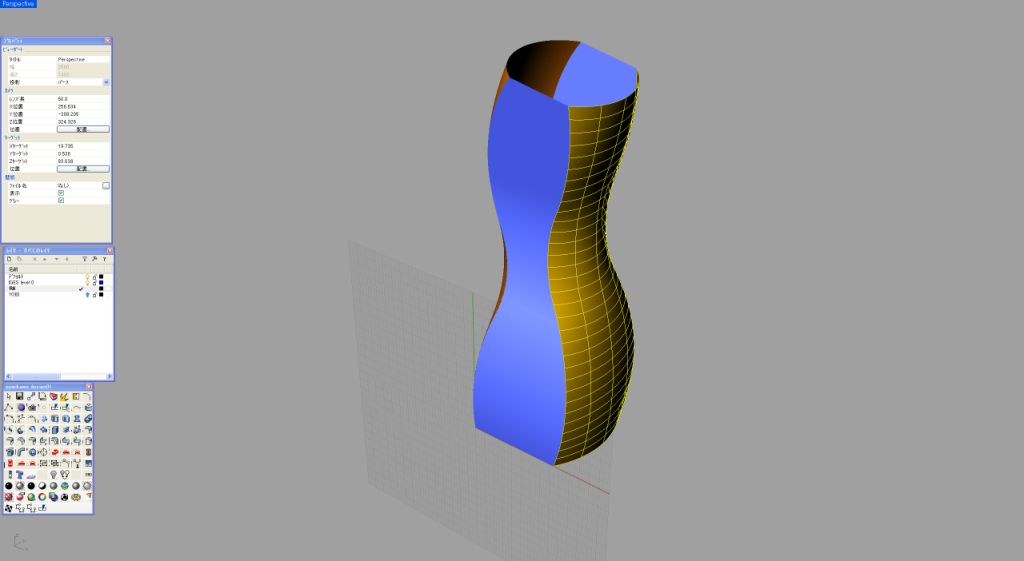

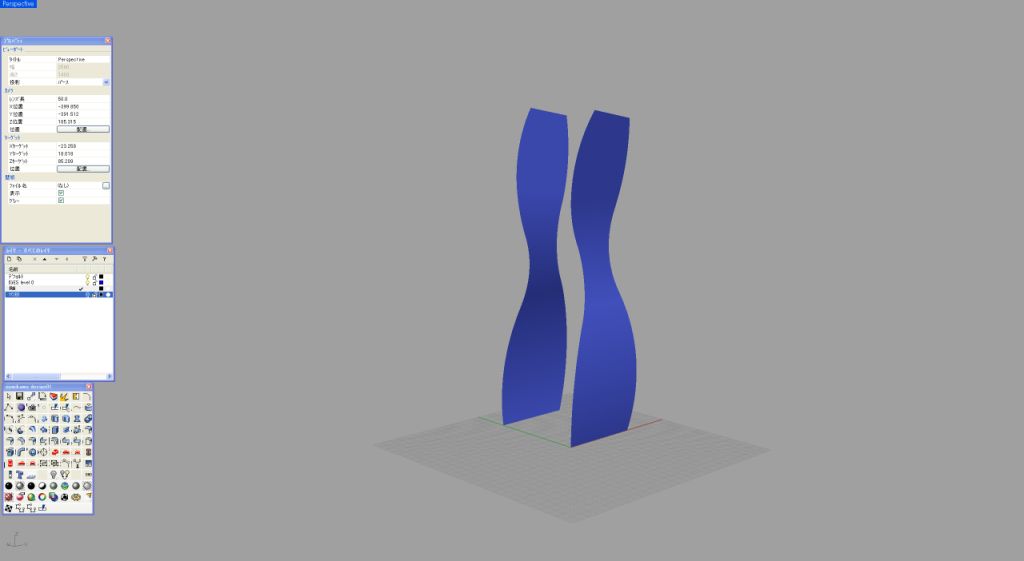

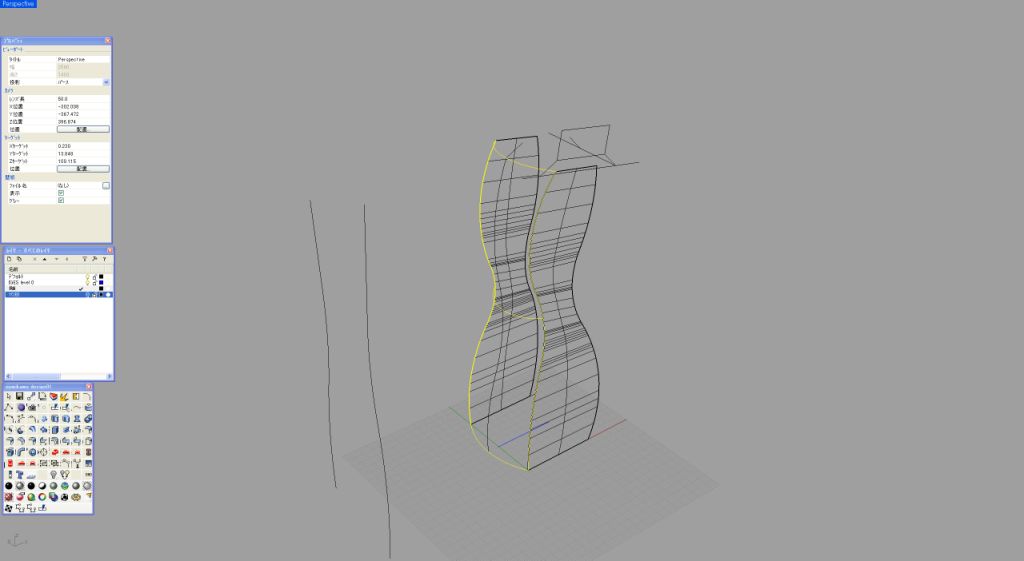

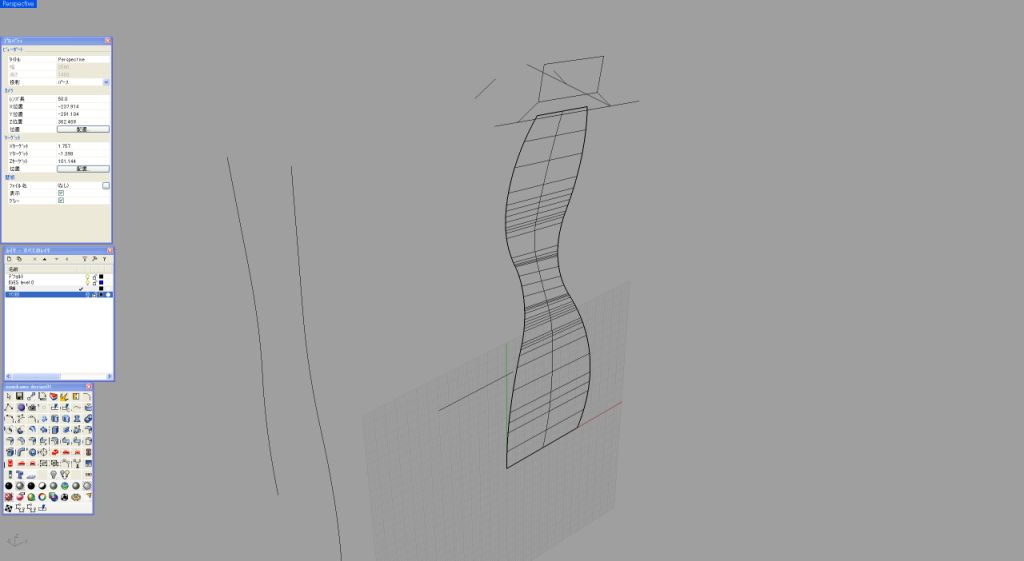

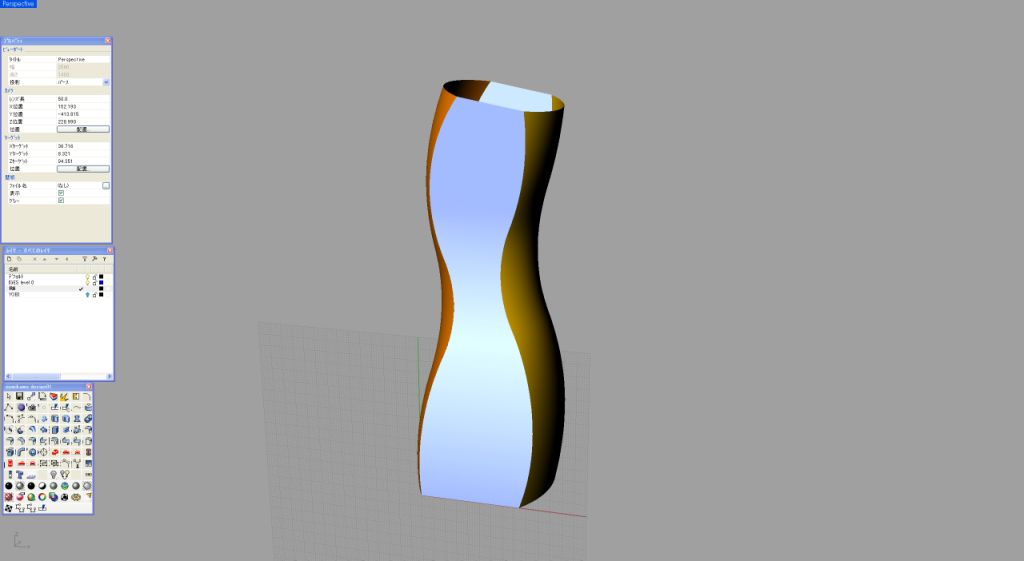

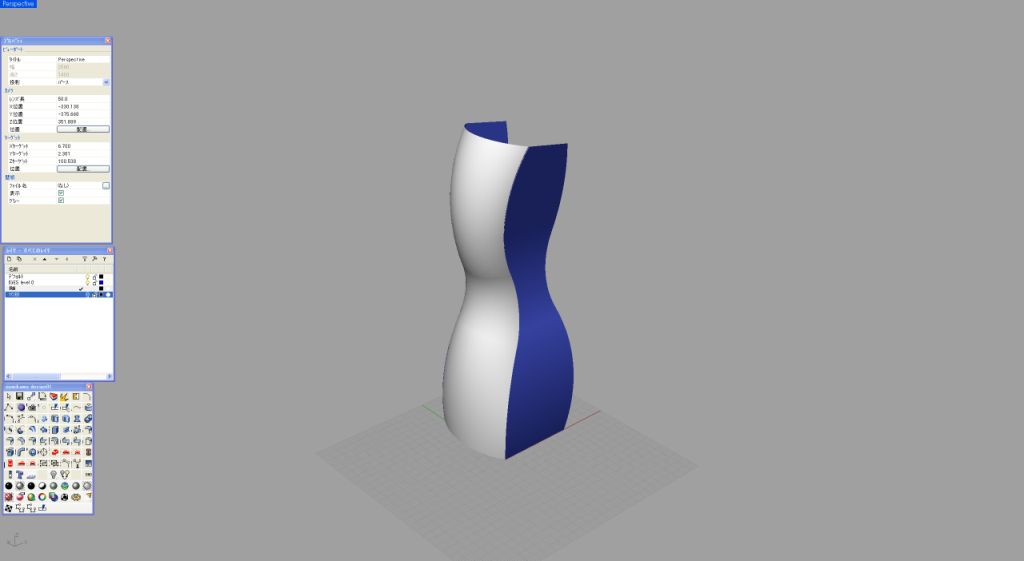

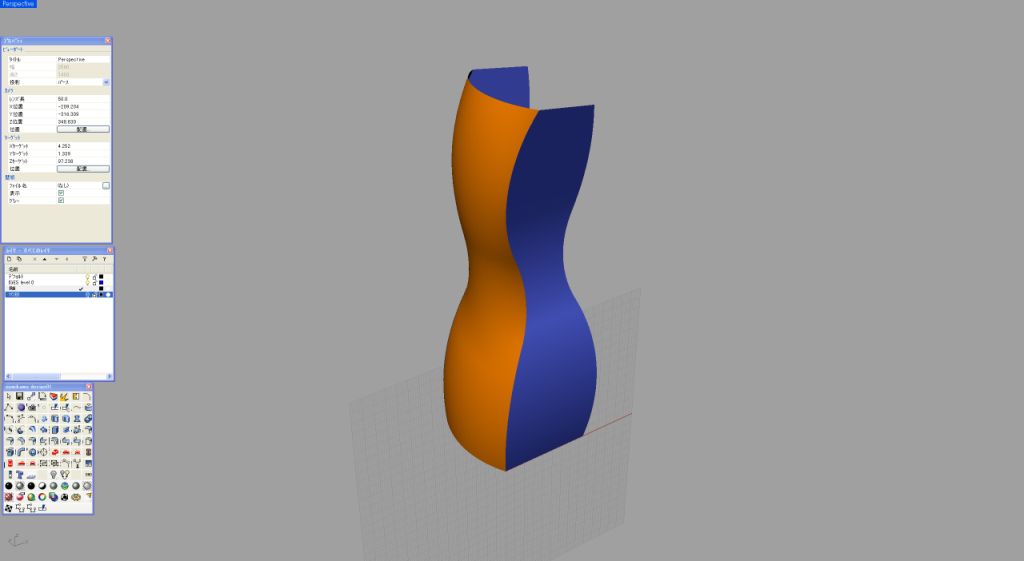

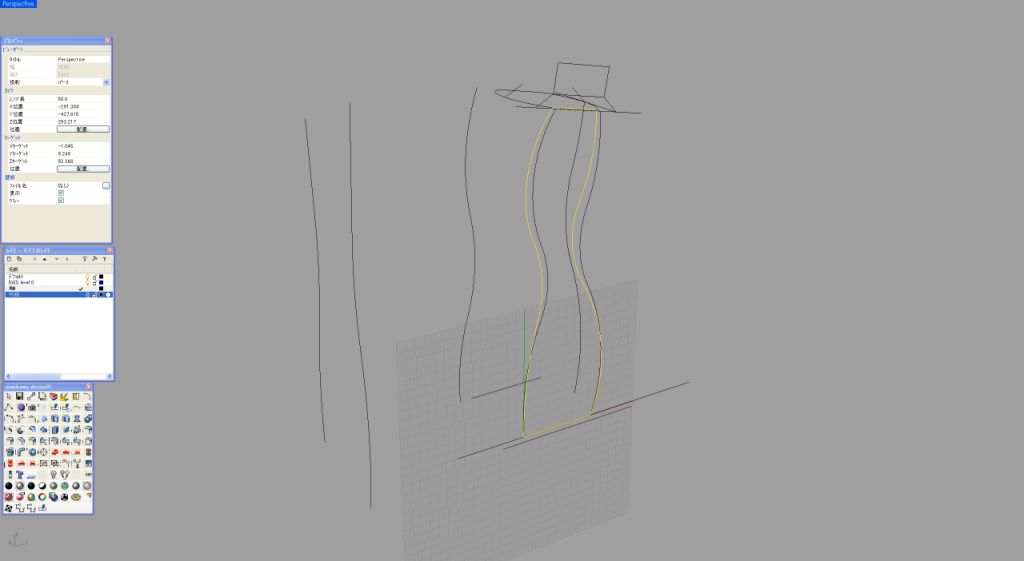

私いつものように基本は2次元で作成する。このデザインの場合、中央の帯状の2次曲面がポイントとなるため、この曲面のサイドのラインが、あとあとかなり重要な役割となってくる（画像1）。この2次曲面を90度前方向から見た曲線を設定する。この部分はボトルを握ったときに直接感じる厚みになるために、原寸で何度もプリントアウトして検討する必要がある（画像2）。 メニューから、「曲線」「二つのビューから曲線を作成」でこの2次曲面のアウトラインが出来上がる（画像3）。ここではこの面はシンプルに2レールで作成する。断面曲線は直線なので、あとあと問題になるような面はできにくいと予想される（画像4）。特に問題がなさそうな面なので、このまま作業を続ける。このワイヤーフレームの段階でラインが妙に多いと感じたときは、制御点を少なくするような作業が必要になってくる。問題がなければ、このまま中心線を軸としてミラーコピーする（画像5）。ミラーコピーしたものを、レンダプレビューでチェック。厚み具合も大丈夫そうなのでこのまま進める（画像6）。 ここからこの2次曲面をつなげる3次曲面の作成に入るのだが、まずは2レールでやってみようと思う。画像1の2次元での側面図の最大外形ラインをピークとして、両サイドの2次曲面とを結ぶ円弧を設定してみた。この3つの弧を断面とする2レールで面を張ってみる（画像7）。2レールで作成した面が画像8である。瞬間的に見ただけでちょっとバランスがよくないのが分かる。弧を設定した箇所はイメージどおりでも、最大外形ラインから実際の面が外れているのが正面図にすると確認できる。確認のため、もう一度この画像1での重要なカーブを観察してみる。このラインから外れるのはやはり造形上、致命的である。ここで2レールではなくネットワークサーフェスで面を張ることにしてみる。メニュー「サーフェス」「曲線ネットワークから面を作成」で先ほどの2つのレールと3つの弧に加えて最大外形ラインも選択して、ENTERで詳細設定BOXが現れる（画像9）。 画像10はネットワークサーフェスモードでの詳細設定BOX画面。注意するのは下部のエッジマッチングの部分がここだ。自分でそれぞれモードを試してみれば結果がすぐに把握できるので、是非時間があるときに試してほしい。今回は稜線をまずはしっかり出したいので、アルファベットの部分はすべて「位置」を選択してある。ネットワークサーフェスで作成した3次曲面。画像8と比較してみると、曲面がきれいに連続しているのが分かる。指定どおりの最大外形のラインも保ちながら狙い通りの造形が出来上がった。通常、あえて最大外形ラインを設定せずに、Rhinocerosの計算だけに頼って2レールで面を張ることも実は多いのだが、今回のようにサイドビューのシルエットが重要な要素となっているような造形の場合は、しっかりとネットワークサーフェスで面を構築したほうがよい。このあたりの判断は自分で経験値を広げていく以外にマスターできる方法はない（画像11）。 ここで反対側の面もネットワークで作成。ここまでくれば、もう機械的に作業を進められる（画像12）。これで筒状の4つの面を張り終えたことになる（画像13）。画面を回転させてバランスなどをチェック。この後、上面、底面を作成して一度ソリッド化させて金型屋さんにチェックをしてもらう。受け渡しはSTEPを用いた。今回は番組のほうで、なんと実際のボトルの金型まで作成し、中量生産の試作まで行うことができた。ボトルの口の部分の加工は金型メーカーさんにお願いし、稜線のRは実際の想定よりも一回り小さいRを設定するのが、ガラスの材料を使用したときのテクニックである（画像14）。 Rhinoceros上ではレンダリングをプレビューで見せながらの打ち合わせをして、非常にスムーズにメーカーや企画サイドとのコミュニケーションがとれた（画像15）。

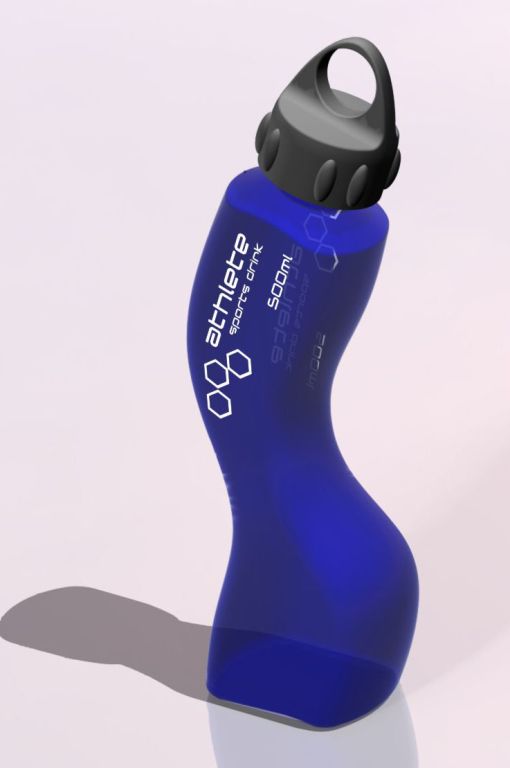

タイトルの画像はHayabusaでレンダリングしたもので、瞬時にこのようなクオリティの画像が作成できるのはデザイナーにとっては非常に心強い。同じく、Hayabusaで作成した動画がアプリクラフトのサイトにあるので是非見ていただきたい。 URLはこちら。http://applicraft.blogspot.com/ |
