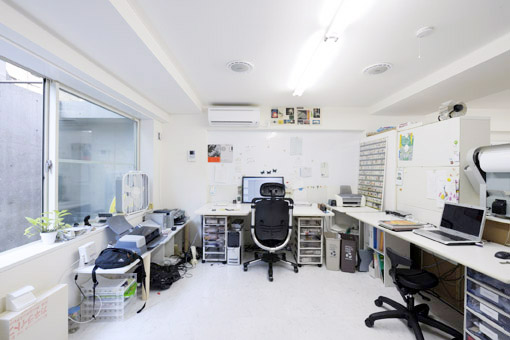

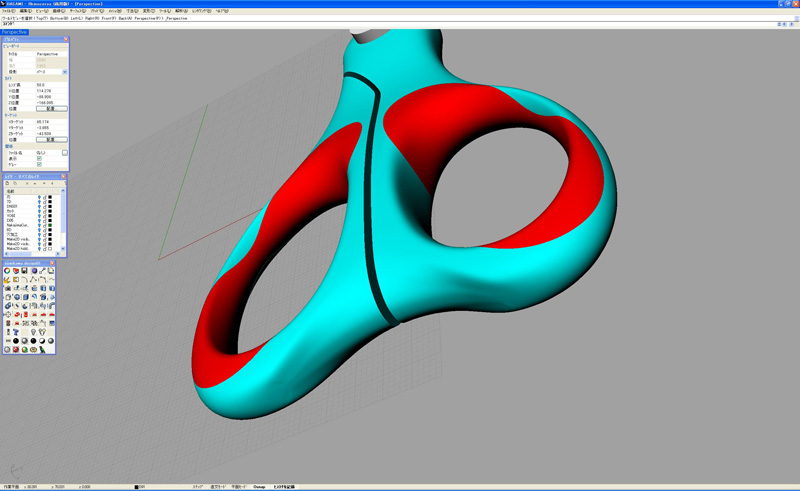

●Rhinocerosで得られるもの 私自身がRhinocerosを使用している理由は、その「スピード性」に尽きる。モデリングの時間をできるだけ短縮して、節約した時間を形状の見直しや他のデザインバリエーションの展開に使えるからである。 通常、モデリングを開始して10分も経っておよその形状が画面上に現れてくると、それを見ながら頭の中でもっといい形状がひらめいたりする。そんなひらめきが新鮮なうちに3次元の疑似物体にしておくことで、精神的にもストレスなく安心に作業を進めることができる。そのひらめきの電気的な信号のようなものは、トイレに行ったり食事を挟んでしまうと、妙に気が乗らないものに変化してしまっている場合が多い。とにかく勢いで形を作ってしまうに限るのだ。 また、たいていの場合、デザイン作業が最初のモデリング一発で完結することはまずあり得ない。落ち着いた頃に、設計者からメールで中にボードが入らないだとか、途中で電池のサイズが大きくなったりという変更は入るのが通常の流れである。そういうときは修正レベルではなく、モデリングそのものを最初からゼロベースで作り直ししなければならないような事態になるものだ。そんな非常事態でも頼りになるのは自分自身のモデリングのスピードなのである。今回は、そのスピードアップのための作業環境について見直しをしてみようと思う。PC自体のCPU能力に関しては、速ければ速いに越したことはないのは当たり前なので、今回はPC本体以外の部分に触れることにする。 ●モニタ まず、大事なのは作業する画面サイズである。20年前はまだ、非常に大きなドラフターで、有機溶剤を吸い込みながらひたすらレンダリングを描いていたり、それこそ数日間もドラフターに張り付くようにして図面を仕上げていたものだ。今でこそドラフターは使わなくなったが、小さいドラフターで大きいアイテムの実寸スケッチを描くのは、ほとんど拷問に近いものがあった。 作業スペースは大きいに越したことはない。大は小を兼ねるが、逆はあり得ないこととなる。同じことがパソコンでも言える。特に3次元CADを扱う場合には、画面は可能な限り大きいほうがいいと思う。私の場合は30インチの液晶を、付属のスタンドを外しダイレクトに机の上に立て掛けて使用している。スタンドを外している理由はドライアイ対策である。少しでも見上げるポジションが発生すると、眼を見開くような形が続くことになり極度に眼球が乾き、疲労度も上がる。画面サイズが大きくなればなるほど画面の中心が上に上がっていくので、この点は注意したい。映画館の最前列が疲れるのと同じ原理である。モニタは少しでも目線より下に配置したい。 そんな30インチでも、初期設定の画面のビューによる4分割はしていない。トップ、フロント、パースと単一のビューでのびのびと表示させるのが、結果的に作業が速く進んでいくような気がする。特に他のファイルから図形やラインをインポートした場合などは、原点のずれからとんでもなく離れた場所に着地していることがあるが、そんな場合でも広々とした画面であれば見逃しも少なくなる。写真1は、現在の私の作業環境である。

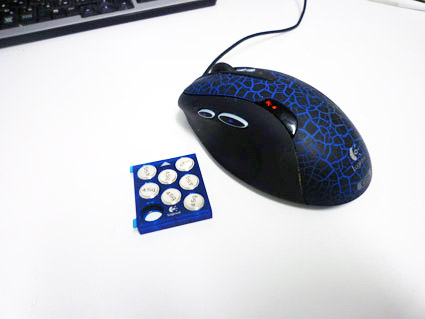

私がここ2年くらい落ち着いて使っているのは、ロジテックのゲーム用の高性能マウス（写真2）。それまでは、やはりロジテックのワイヤレスレーザーを使っていたのだが、2年くらいで充電池のほうが寿命になってきたりというスパンで買い換えてきた。現在のゲーム用は、コードはあるものの、ウエイトを調整できるようになっていて、自分のしっくりくる重さでマウスを調整できる。 最近はどうも軽いマウスが多いような気がするのだが、何十本も重なり合った線の束から1本を選択するような作業の多いCADでは、しっかりしたウエイトのものが安定して作業ができると思う。そして、ポインタの加速は最大に設定することで広い30インチの画面でもストレスなく動き回れることになる。

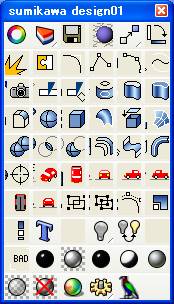

ここで、私がRhinocerosユーザーにお勧めするのが、オリジナルのツールバーの作成である。 デザイナーもある程度長くやっていると、自分なりの形のパターンのようなものが出来上がってくる。もちろん、デザインするアイテムや業種によってそのテイストは変化しているのであるが、それでも得意とする造形のパターンというものがだんだんと決まってくるようになる。これは、CADとかの作業手順などにも大きく影響が出る。 例えば、Rhinocerosに限らず一般的なCADでは、分厚いマニュアルの存在から分かるように、すさまじい数のコマンドが用意されている。デザイナーがこれらのコマンドをすべてマスターしなければならないという必要性はまったくない。おそらく、一生使わないであろうコマンドも多くあるはず。要は、壁にぶちあたったときだけマニュアルを開くというパターンで十分のはずである。 一般的にプロダクトデザイナーといっても、モノ作りの企画から提案モデルまでに関わる人もいれば、金型データやパッケージなど量産の最終段階まで関わるデザイナーもいる。当然、前者と後者では使う道具も異なってくる。デザイナーのスタイルによって同じソフトでも使う部分がまったく異なるということである。 今までこの講座でご紹介してきた2レールやフィレットをはじめとするこれらのコマンドだけで、実際にほとんどのデザイン業務はこなせてしまう。もちろん、その使用するコマンドは変化していってよいと思うのだが、ある程度自分自身で使用するコマンドが決まってきた時点で、オリジナルのツールバーを作成することを薦める。そして、初期設定のツールバーは隠してしまう。私の作業画面ではこのツールバーとオブジェクトのプロパティ、それとレイヤーが常に表示されている状態である。モニタのところでも触れたが、ビューの切り替えなどもピクトを直接選択することで、ワンアクションで済んでしまう。頻繁に使用するレンダープレビューの画面への切り替えや、HIDE／HIDE SWAPなども1カ所に集めることで操作しやすい。 フィレットの設定などの場合を除いて、メニュー画面で「読む行為」よりも、コマンドの図を「見る行為」のほうが圧倒的に時間がかからず、分かりやすい。ここでは参考までに、私自身が使っているオリジナルのツールバーの画像を掲載している。オリジナルツールバーの設定の仕方はメニューから、「ツール」「ツールバーレイアウト」を選択した状態でF1キーを押せば、非常に丁寧な解説が出てくるのでそれを参照していただきたい。Rhinocerosのヘルプは動画まで組み込まれており、非常に分かりやすく作られている。ここではヘルプには載っていないことだけをお伝えしたい。 ツールバーもランダムにレイアウトするのではなく、作業の階層ごとに間にブランクのコマを入れて仕分けをするとより使いやすくなる。現在ほとんどのコマンドがアイコン化されているが、時間があれば自分でさらにカスタマイズしてオリジナルのアイコンを作ることも可能である。HIDE／SWAPなども記号化させたらより使いやすいと思うが、そういいつつも、時間がなかなか確保できないでずるずると今日に至っている。あとはオブジェクトの色や光沢もダイレクトにアイコンで設定ができるし、Hayabusaのアイコンも含めることで完璧な状態となってくる。 ここでのオリジナルのツールバーの作成の目的は、あくまでも作業効率を改善するための手段である。同じ結果が出るのであれば、操作は1アクションでも少ないほうがいいに決まっている。そのアクションの積み重ねが最終的に絶対的な時間のロスの差となってくるからである。仕上がりが1日違うだけでまったく違う結果になってしまうのが現実である。時間的な優位性が確保できれば、自分が作った形を潔く捨てて、より優れた新たな形状を作る決心もしやすくなるというものだ。形は作ってみないと分からないのである。 |
