イタリア生まれのデザインツール
「solidThinking」の最新テクノロジーを知る

今回から3回に渡り、デザインツール「solidThinking」の最新情報をお伝えする。本連載では、solidThinking製品群に含まれる「Evolve」と「Inspire」それぞれの特徴を解説し、3回目にはまとめとして、両製品を使用した実際のデザインプロセスの例を紹介する。

第1回：solidThinkingの概要

今回はまずsolidThinking全体の概要を述べ、続いてデザインツール「Evolve」について解説しよう。

●ルーツはイタリアのジュエリーデザイン
Evolveは1991年、イタリアのsolidThinking社によって開発が始まった工業デザインツールに端を発しています。当初は宝飾分野のデザイナーを中心に提供されていました。一方、InspireはAltairが開発するシミュレーションテクノロジーと融合したコンセプトデザインツールです。同社は創立以来、最適化などのシミュレーション技術の開発に取り組んでおり、主に製造業の分野で広く活用されています。2008年、AltairがsolidThinking社を買収し、EvolveとInspireを擁するsolidThinkingブランドが誕生しました。現在は、宝飾業界だけでなく、化粧品や飲料などのパッケージ、服飾、自動車、電機、建築などの幅広い業界で使用されています。

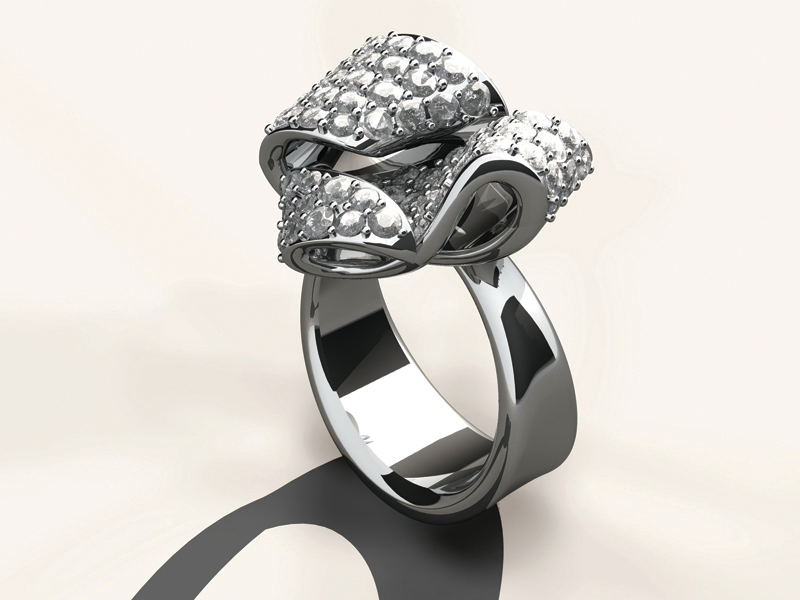

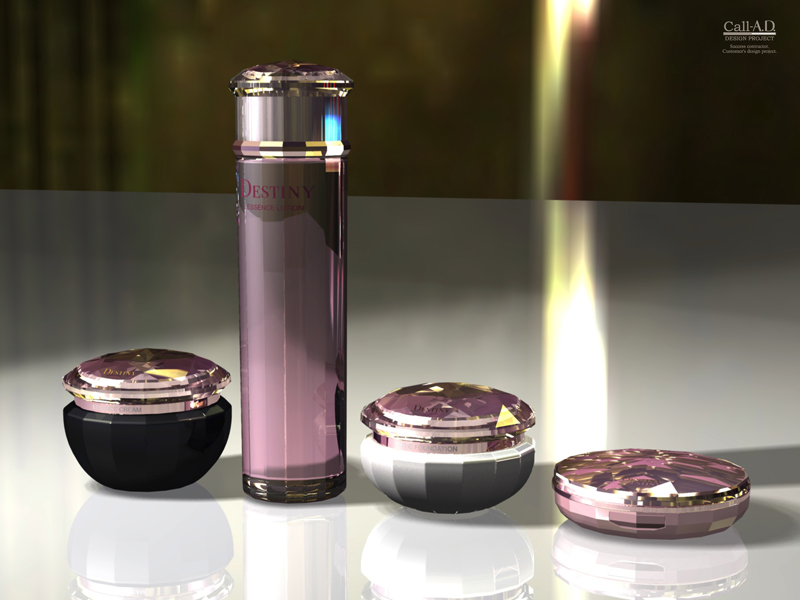

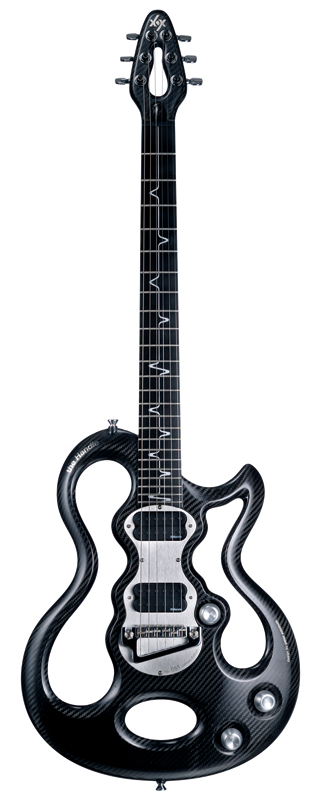

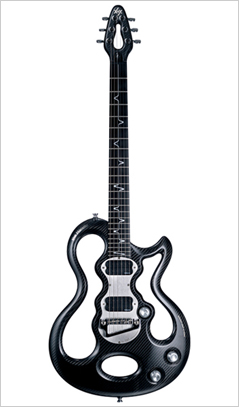

▲リング（画像提供： Martina Semeraro）		▲化粧品パッケージ（画像提供： 鈴木直人）		▲ギター

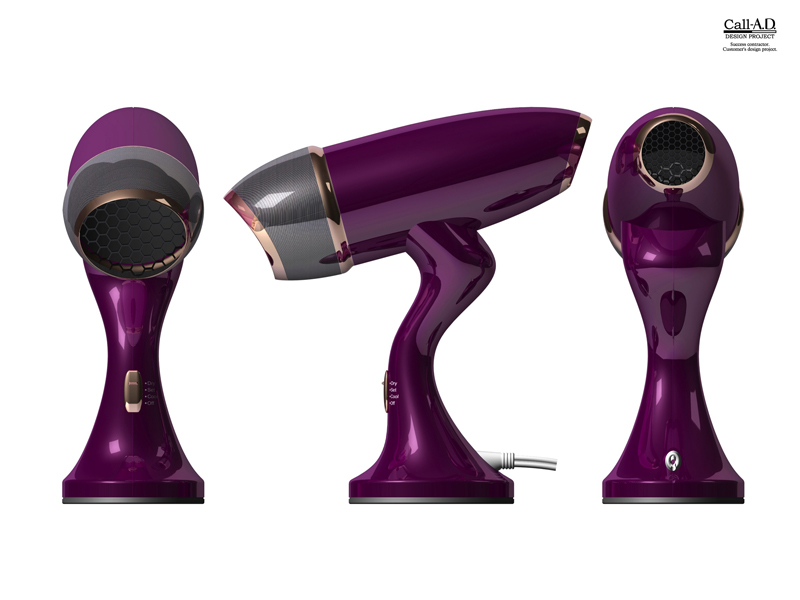

▲クリーパー（画像提供： 株式会社コトブキ様、千葉大学大学院。クリーパーは株式会社コトブキの製品であり、solidThinking（現Evolve）を使用してデザインされた遊具です）		▲ヘアドライヤー（画像提供：鈴木直人）

●3Dデザインとレンダリングのためのツール「Evolve」
Evolveは3D NURBSモデリングやレンダリング環境を搭載した工業デザインソフトウェアです。Mac OSXとWindows OSに対応し、高品質な3Dモデリングとフォトリアリスティックなレンダリング機能が１つのパッケージにすべて含まれています。以下に、Evolveの特徴を3つに絞って紹介していきます。

●強力なNURBSモデリング
ジオメトリのタイプとしてNURBS（Non Uniform Rational B-Splines）を使用しています。NURBSは、自由曲線および自由曲面を表現する手法のひとつで、最上級の柔軟性と精度の高さを提供します。あらゆる形状を、少ない制御点で正確に表現する能力があり、アルゴリズムは非常に高速で安定しています。
Evolveは完全なNURBSベースのモデリング、構成履歴および先進のモデリングツール群によって、デザイナーのための他に類を見ないツールとなっています。

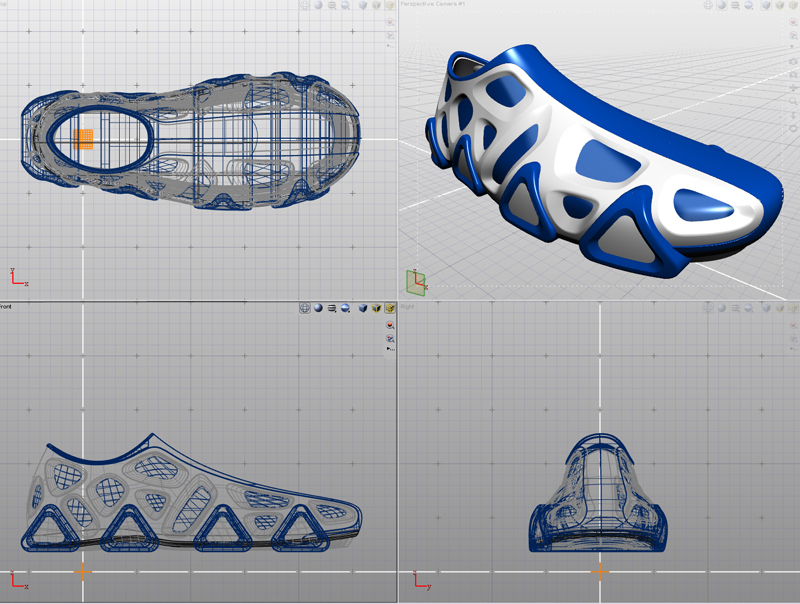

▲NURBSサーフェスで表現したランニングシューズ

●作業履歴機能
パラメータやサーフェスの一部に修正が加えられた際、モデルを１から作り直すことなく、構成履歴（Construction History）機能を用いてモデル全体を更新することが可能です。変更された形状は、瞬時に履歴ツリー内に反映され、自動的にモデル全体の再構築を行います。この卓越した構成履歴機能によって、時間とコストを削減でき、生産性の向上が図れます。

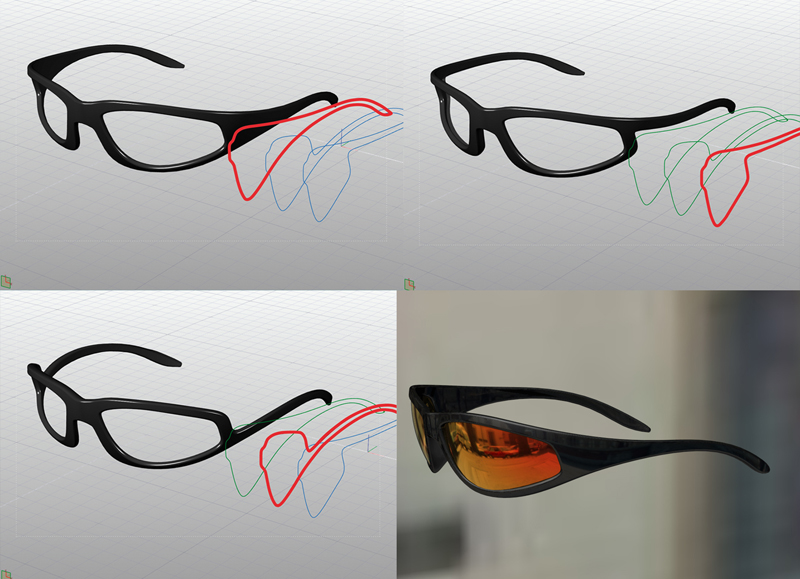

▲断面のプロファイルの指定を変更するだけで、フレーム全体の形状を変更可能

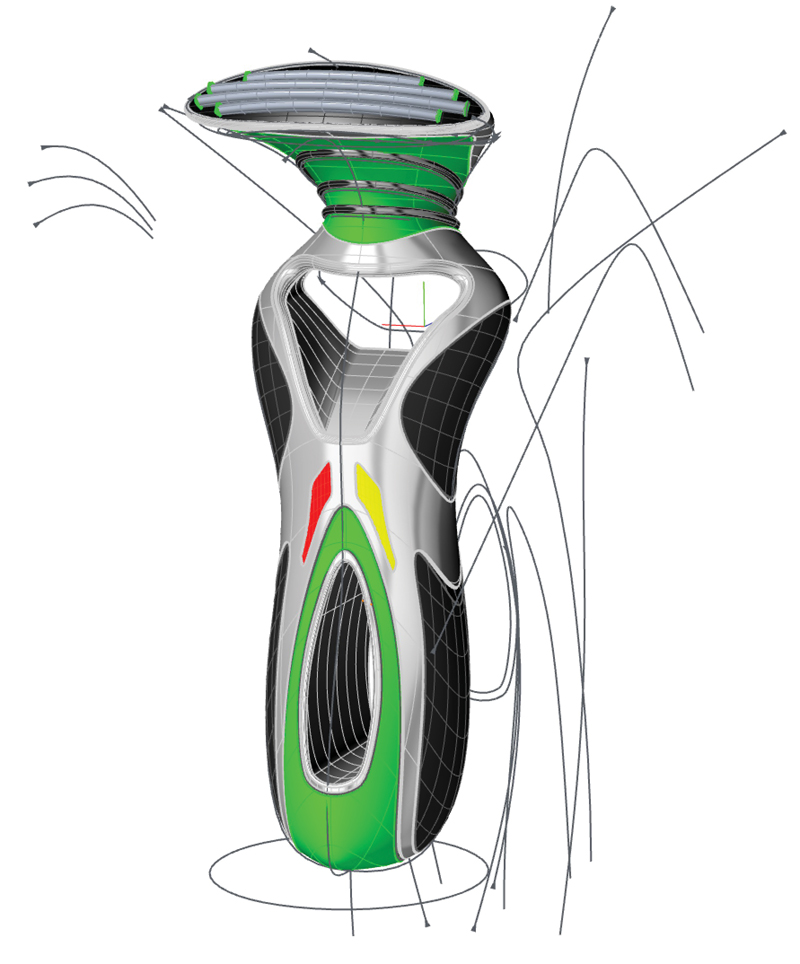

▲シェーバーの形状を構成するプロファイル

●Evolveによる高品質なレンダリング
○ライティング、カメラ、影を受ける床面などがプリセットされたシーンを使い、細かい設定を作り込まなくても、高品質なレンダリングが素早く設定可能です。
○リアルタイムレンダリングは、インタラクティブにライティングやマテリアルの評価・変更を検討することができ、まるでキャンバスとパレットのような使い心地です。
○スキャンライン、レイトレーシング、ラジオシティを含むハイブリッドレンダリング機能を標準装備しています。
○マルチスレッド / マルチプロセッサーレンダリングに対応しているため、高速レンダリングで高画質な結果が得られます。

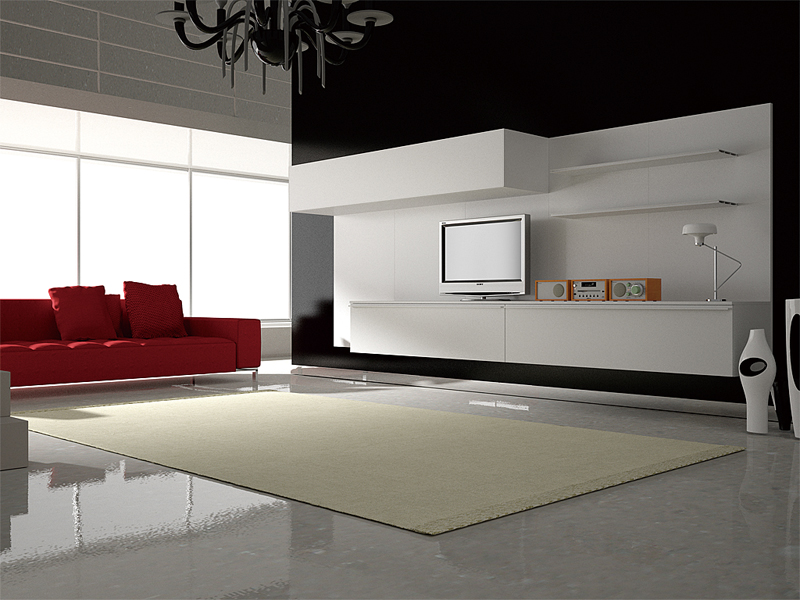

▲ペンダント（画像提供： Fabio Arango）		▲インテリアデザイン

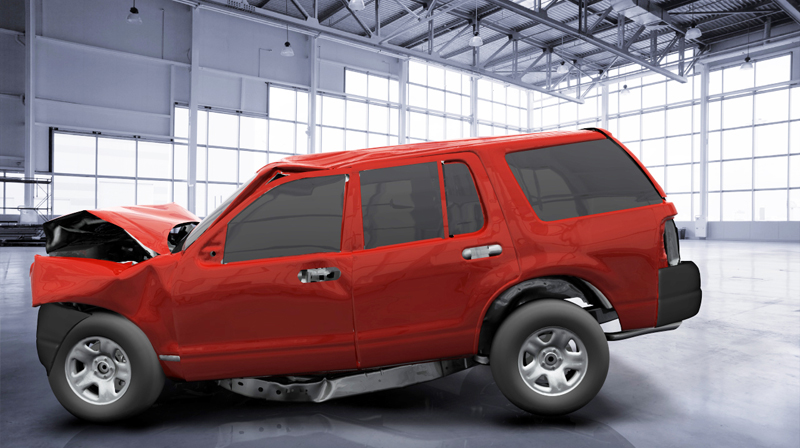

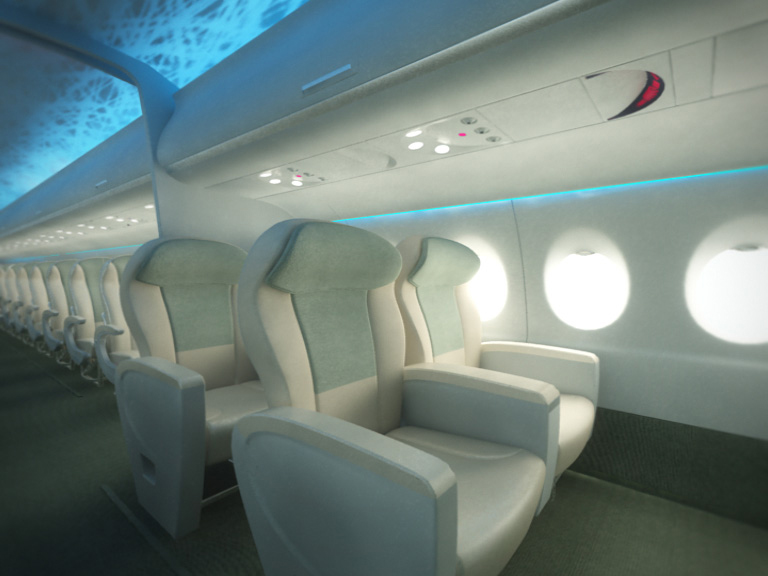

▲車の衝突シミュレーション結果のレンダリング例		▲機内デザイン

●Evolveがサポートするファイル形式
○入力
EVOLVE（.evo、.st、stm）、3D Studio Mesh（.3ds）、Adobe Illustrator（.ai）、AutoCAD（.dwg、.dxf）、AltairHyper3D（.h3d）、IGES（.iges、.igs）、OBJ（.obj）、Parasolid（.x_t、.xmt_txt、.x_b、xmt_bin）、Point cloud（.cld、.txt）、Rhinoceros（.3dm）、Catia、SolidWorks、Pro/E、NX:Acis、Jt Open、I-DEAS、Inventor、STEP（.stp、.step）、STL（.stl）、VDAFS（.vda）
○出力
EVOLVE（.evo、.st、stm）、3D Studio Mesh（.3ds）、Asis SAT（.sat）、AutoCAD ASCII（.dxf）、Arch bill（.txt）、IGES（.iges、.igs）、Keyshot（.bip）、Maya ASCII（.ma）、OBJ（.obj）、Parasolid（.x_t、.x_b）、Rhinoceros（.3dm）、STEP（.stp、.step）、STL（.stl）、VDAFS（.vda）

■solidThinkingの試用版はこちらからダウンロードできます。
http://www.solidthinking.com/ （[ダウンロード] > [試用版の請求]）
